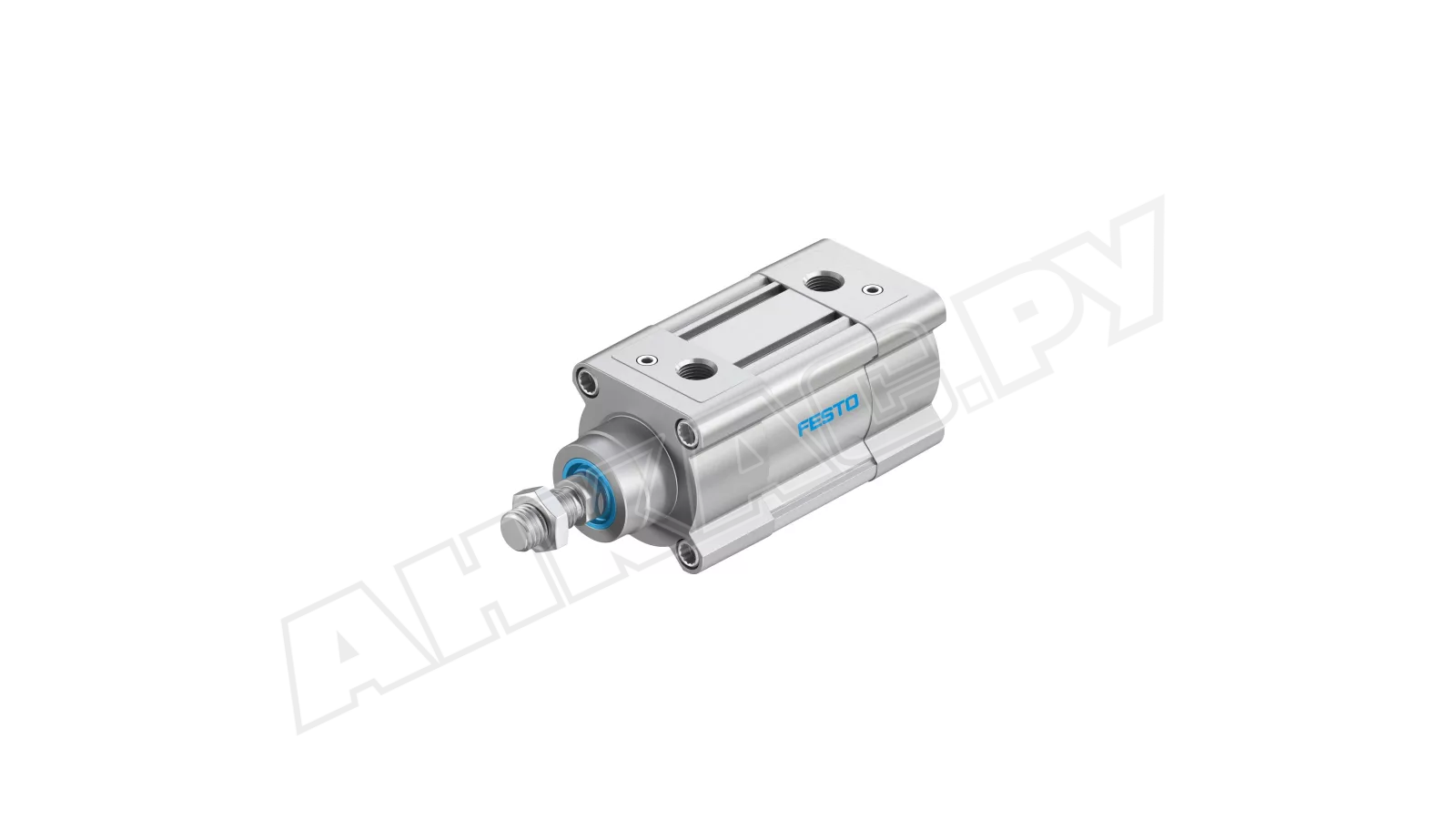

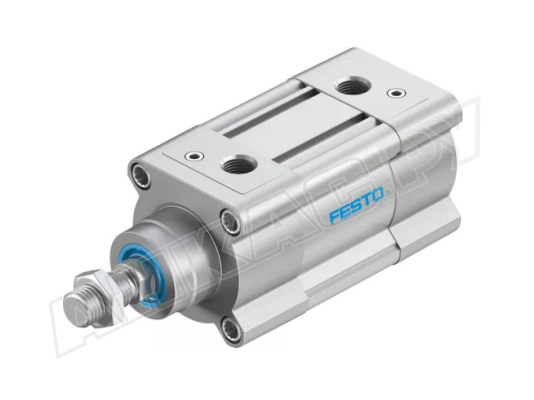

Стандартный пневмоцилиндр Festo DSBC-63-360-PPVA-N3

Стандартный пневмоцилиндр Festo DSBC-63-360-PPVA-N3, арт: 1463483 служит для создания возвратно-поступательных линейных движений в промышленных автоматизированных системах. Активно используется для перемещения, толкания и фиксации элементов в пневматических установках. Оснащен системой регулируемой пневматической амортизации, что исключает резкие ударные нагрузки в конечных точках хода.

Важные технические характеристики

Устройство функционирует в диапазоне давлений сжатого воздуха от 0,6 до 12 бар. При давлении 6 бар развиваемое усилие на штоке составляет около 1870 Н при движении вперед и 1682 Н – при обратном ходе.

Конструкция с двусторонним действием и односторонним штоком гарантирует плавность и стабильность перемещений. Диаметр поршня – 63 мм, а максимальная длина хода – 360 мм.

Подключение к пневмолинии осуществляется через резьбовое соединение G 3/8. Разнообразие монтажных приспособлений упрощает установку.

Наличие встроенного магнита позволяет точно определять положение штока с помощью бесконтактных датчиков. Двустороннее регулируемое демпфирование эффективно поглощает энергию в конце хода, продлевая тем самым срок службы самого цилиндра и смежных механизмов.

Конструкция и материалы

Цилиндр двойного действия состоит из прочного корпуса, поршня, штока и амортизирующих элементов. Шток изготовлен из стали, устойчивой к коррозии. Корпус и торцевые крышки выполнены из алюминиевого сплава, а уплотнения поршня – из полиуретана. Монтаж пневмоцилиндра допускается в любом пространственном положении. Рабочий температурный диапазон: от -20°C до +80°C.

Сферы применения

Пневмоцилиндры Festo серии DSBC востребованы в различных отраслях промышленности, где требуется точное позиционирование, надежное удержание, захват или выталкивание деталей. Они нашли применение в конвейерных системах, упаковочном оборудовании и робототехнике.

Серия Festo DSBC

Серия пневматических цилиндров Festo DSBC соответствует международному стандарту ISO 15552. Благодаря многообразию исполнений (с одним или двумя штоками, различной скоростью перемещения, типами резьбы и уровнем антикоррозийной защиты), они способны выполнять широкий спектр задач. Доступны модели с диаметрами поршня от 32 до 100 мм, длиной хода от 1 до 2800 мм и различными типами демпфирования (с упругими кольцами исп. P, саморегулирующееся исп. PPS и двухстороннее регулируемое исп. PPV). Также представлены варианты с предотвращающим проворот штоком.

Цилиндры Festo DSBC предлагаются в различных комплектациях. Модульная конструкция позволяет точно настроить их под конкретные производственные условия.
