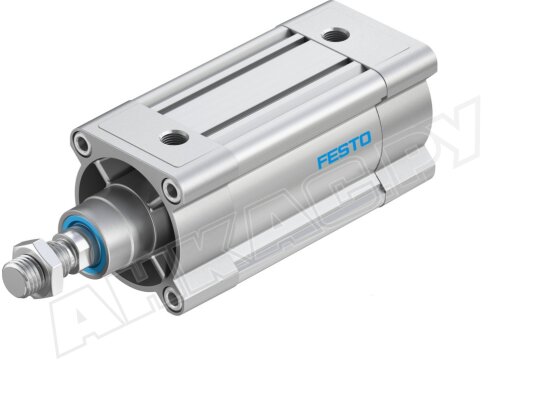

Пневмоцилиндр Festo DSBC-63-40-PPVA-100

Пневмоцилиндр Festo DSBC-63-40-PPVA-100 разработан для обеспечения линейных возвратно-поступательных движений в промышленных автоматизированных системах. Эффективно используется для перемещения, толкания и фиксации компонентов в различных пневматических установках. Регулируемая пневматическая амортизация обеспечивает защиту от ударных воздействий в крайних положениях хода.

Ключевые технические характеристики

• Пневмоцилиндр функционирует при давлении сжатого воздуха в диапазоне от 0,1 до 12 бар. При давлении 6 бар усилие на штоке достигает приблизительно 1870 Н при прямом ходе и 1682 Н при обратном. Диаметр поршня составляет 63 мм, а ход – до 40 мм.
• Подключение к пневматической сети осуществляется через резьбовое соединение G 3/8. Разнообразные монтажные аксессуары упрощают установку в систему. Цилиндр может быть размещен в любой ориентации. Рабочий температурный режим варьируется от -20°C до +80°C.
• Интегрированный магнит обеспечивает совместимость с бесконтактными датчиками, позволяя осуществлять точный контроль положения штока. Двустороннее регулируемое пневматическое демпфирование поглощает энергию в конечных точках хода, продлевая срок службы цилиндра и сопряженных элементов.

Конструкция и материалы

Цилиндр двойного действия с односторонним штоком рассчитан на интенсивные нагрузки и длительную эксплуатацию. В состав конструкции входит корпус, поршень, шток и демпфирующие элементы. Шток выполнен из высоколегированной нержавеющей стали. Корпус изготовлен методом литья из анодированного алюминия, крышки – из алюминиевого литья с защитным покрытием, уплотнения – из полиуретана, демпфирующая втулка – из полиацеталя.

Сферы применения

Пневматические цилиндры серии Festo DSBC находят применение в промышленности для точного позиционирования, закрепления, захвата или выдвижения деталей. Они часто используются в конвейерных системах, упаковочном оборудовании, при производстве и упаковке материалов.

Серия Festo DSBC

Широкий выбор модификаций (с одно- или двухсторонними штоками, различной скоростью выдвижения поршня, диаметрами резьбы, антикоррозийной защитой, расширенным диапазоном рабочих температур) позволяет купить пневмоцилиндры для решения разнообразных производственных задач.

В линейке доступны поршни диаметром от 32 до 100 мм, ход от 1 до 2800 мм, с 3 вариантами демпфирования: P (эластичные кольца), PPS (саморегулируемое), PPV (двустороннее регулируемое). Также представлены модели с антиповоротным и удлиненным штоком. Богатый ассортимент моделей и аксессуаров обеспечивает возможность гибкой интеграции пневмоцилиндров серии DSBC в производственные процессы.
