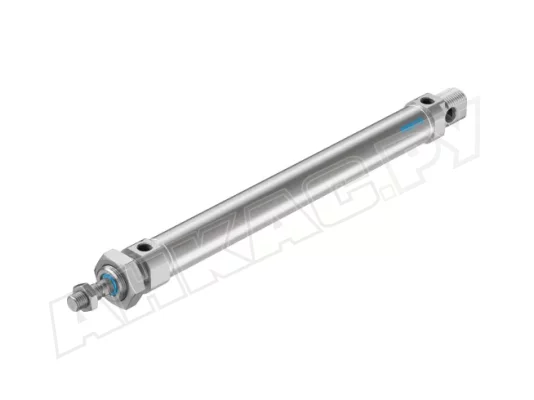

Круглый пневмоцилиндр Festo DSNU-25-200-PPV-A

Круглый пневмоцилиндр Festo DSNU-25-200-PPV-A, арт: 19251 предназначен для трансформации энергии сжатого воздуха в механическое возвратно-поступательное движение, которое применяется для управления различными узлами и механизмами. Благодаря узкой конструкции, привод идеально подходит для использования в условиях ограниченного пространства.

Характеристики

• Рабочее давление сжатого воздуха варьируется от 1 до 10 бар. При давлении 6 бар привод способен развить усилие до 295 Н в прямом направлении и до 247 Н в обратном.
• Конструкция двойного действия с односторонним штоком, оснащенным наружной резьбой M10x1,25, обеспечивает плавность и стабильность рабочего хода. Диаметр поршня составляет 25 мм, а ход штока – 200 мм. Присоединительная резьба – G 1/8 дюйма. Широкий ассортимент монтажных аксессуаров облегчает установку цилиндра в существующие системы.
• Интегрированный магнит позволяет осуществлять бесконтактное определение положения штока при помощи специализированных датчиков. Система регулируемого пневматического демпфирования, расположенная на торцах цилиндра, минимизирует ударные нагрузки, тем самым продлевая срок службы как самого привода, так и сопряженных с ним компонентов.

Конструктивные особенности и материалы

Пневматический цилиндр двойного действия включает в себя корпус, поршень, шток и демпфирующие элементы на концах. Корпус и шток изготовлены из легированной стали, отличающейся повышенной коррозионной стойкостью, что гарантирует надежную защиту от образования ржавчины. Передняя и задняя крышки выполнены из алюминиевого сплава. Уплотнительные элементы изготовлены из полиуретана или NBR.

Технология вальцевания обеспечивает герметичное соединение крышек с корпусом. Задняя крышка оснащена быстросъемным креплением. Цилиндр допускает монтаж в любом положении. Диапазон рабочих температур составляет от -20 до +80 °C.

Сфера применения

Пневматический цилиндр находит широкое применение в разнообразных промышленных механизмах, где требуется точное позиционирование, надежная фиксация, эффективный захват или выталкивание деталей.

Серия пневмоцилиндров Festo DSNU

Пневмоцилиндры серии Festo DSNU полностью соответствуют международному стандарту ISO 6432. Высокая долговечность и износостойкость этой серии обеспечивается за счет использования прочной и полированной внутренней поверхности корпуса. Многообразие вариантов исполнения крышек расширяет возможности монтажа и способствует оптимизации использования пространства.

Производитель предлагает цилиндры как двойного (DSNU), так и одинарного (ESNU) действия. Доступны модели с разными диаметрами поршня, фиксированным положением штока, двусторонним штоком, с датчиками положения или без них, а также с различными типами демпфирования. Для уточнения данных свяжитесь с нашими консультантами.
