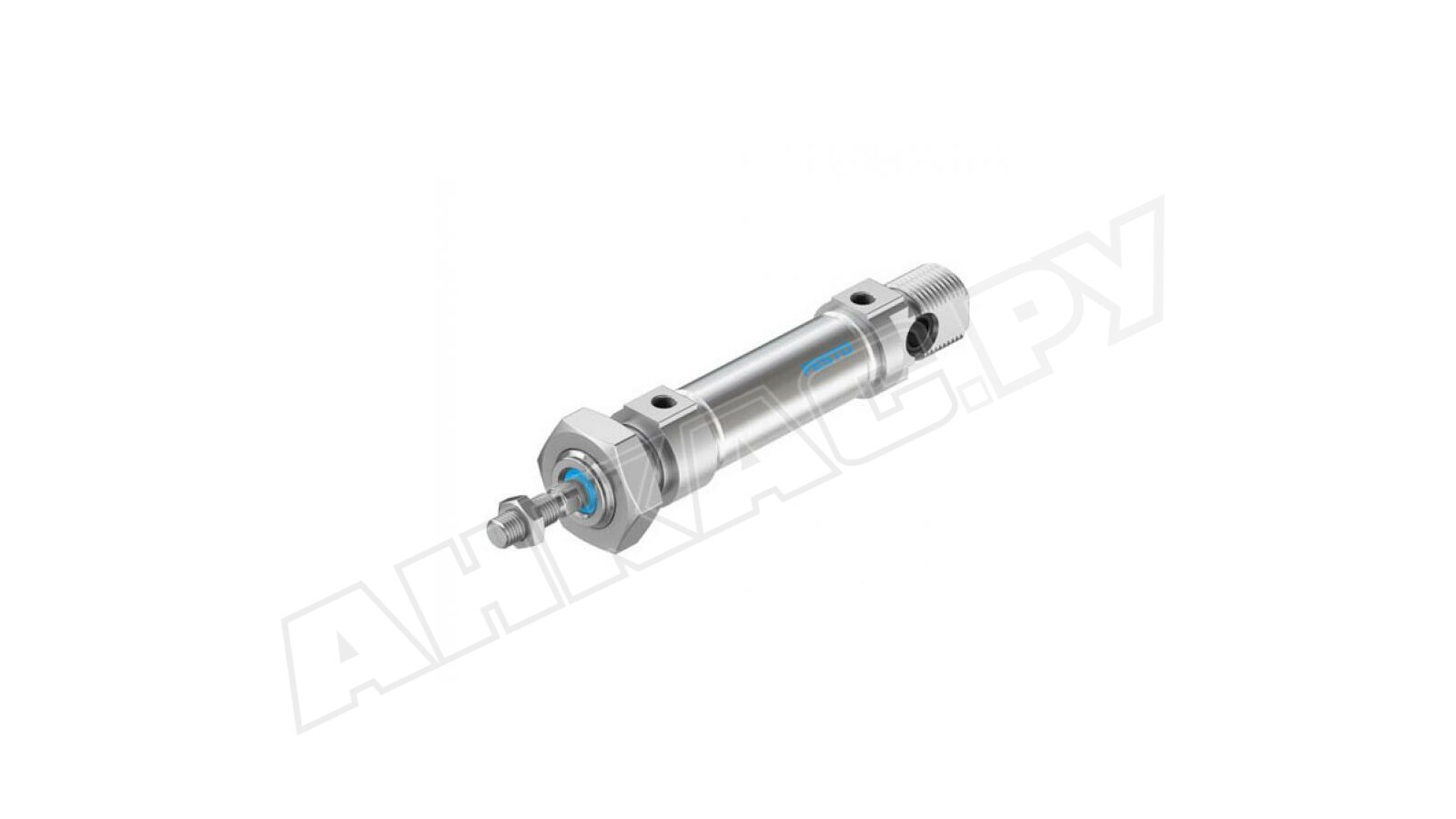

Пневмоцилиндр круглый Festo DSNU-25-350-PPV-A

Пневмоцилиндр круглый Festo DSNU-25-350-PPV-A предназначен для преобразования энергии сжатого воздуха в механическое движение. Благодаря узкой конструкции подходит для использования в условиях ограниченного пространства. Пневматический привод применяется в различных механизмах, где требуется точное позиционирование, фиксация, захват или выталкивание объектов.

Основные характеристики

• Рабочее давление сжатого воздуха: 1-10 бар. При давлении 6 бар привод обеспечивает усилие до 295 Н при поступательном движении штока и до 247 Н при реверсивном. Конструкция с двойным действием и 1-сторонним штоком с резьбой M10x1,25 гарантирует плавность хода. Диаметр поршня составляет 25 мм, а длина хода – 350 мм. Присоединительная резьба – G 1/8 дюйма.
• Расход воздуха при 6 бар: 2,205 Н/л за цикл. Скорость перемещения штока без нагрузки варьируется от 10 мм/сек до 1000 мм/сек. Обширный ассортимент монтажных аксессуаров позволяет легко интегрировать цилиндр в различные системы.
• Интегрированный магнит обеспечивает бесконтактный контроль положения штока при помощи специальных датчиков. Наличие регулируемого пневмодемпфирования на обоих концах минимизирует ударные нагрузки, продлевая срок службы привода и смежных компонентов.

Конструктивные особенности

Пневмоцилиндр включает в себя корпус, поршень, шток и амортизирующие элементы на концах. Корпус и шток изготовлены из коррозионностойкой легированной стали, что обеспечивает высокую степень защиты от ржавчины. Передняя и задняя крышки выполнены из алюминиевого сплава. Уплотнения изготовлены из полиуретана или NBR.

Благодаря технологии вальцевания, крышки обеспечивают герметичность конструкции. Задняя крышка оснащена быстросъемным креплением. Цилиндр может быть установлен в любом положении. Диапазон рабочих температур: от -20 до +80 °C.

Серия пневмоцилиндров Festo DSNU

Пневматические цилиндры серии Festo DSNU с диаметрами поршней от 8 до 32 мм соответствуют международному стандарту ISO 6432. Их долговечность и износостойкость обусловлены использованием твердой и полированной внутренней поверхности корпуса.

Различные варианты исполнения крышек расширяют возможности монтажа и способствуют экономии места. Производитель предлагает модели как двойного (DSNU), так и одинарного (ESNU) действия. Также можно купить пневмоцилиндры Festo с фиксированным положением штока, двусторонним штоком, с датчиками положения или без них, а также с различными типами демпфирования.
