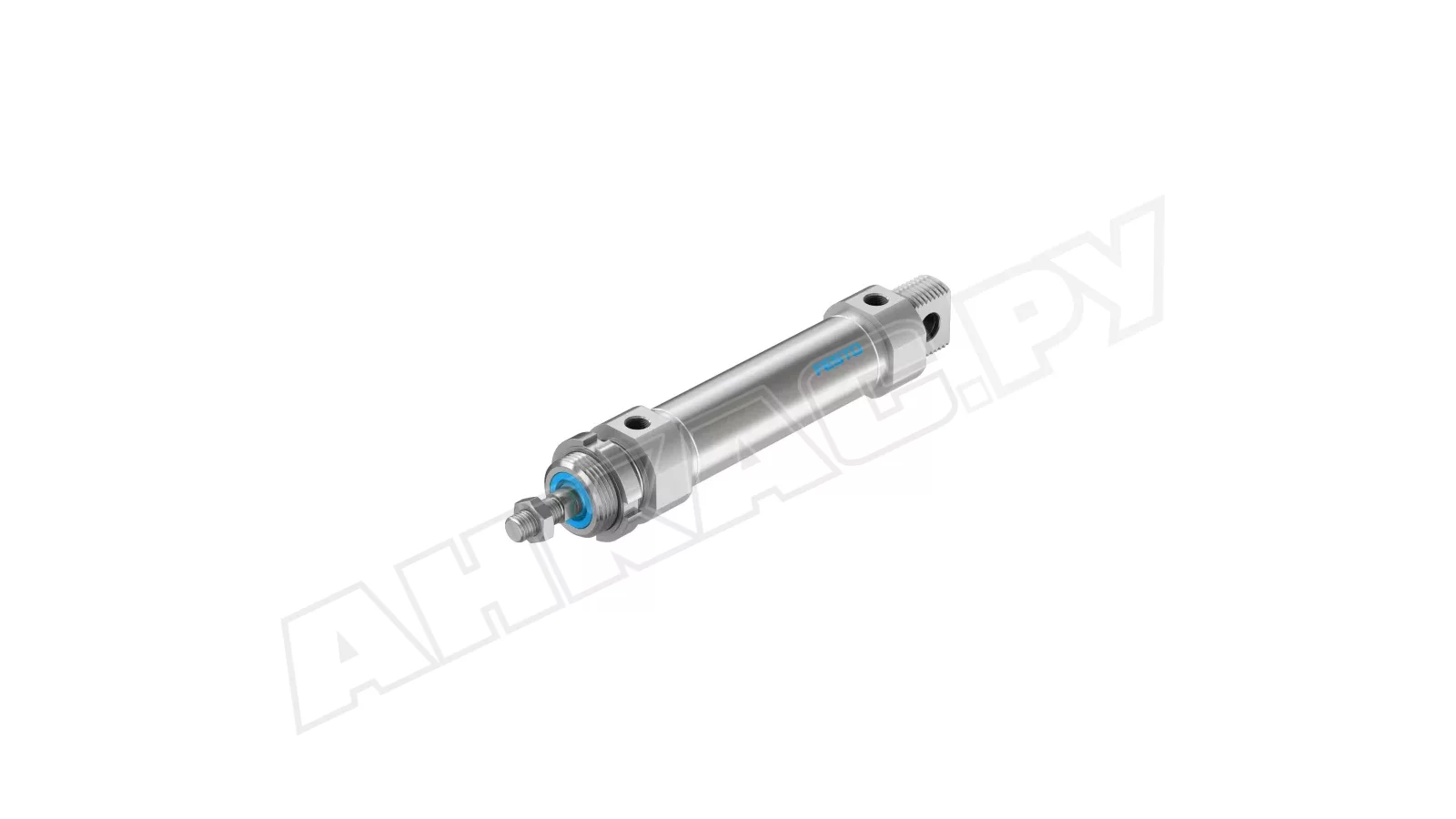

Пневмоцилиндр круглый Festo DSNU-32-80-P-A

Пневмоцилиндр круглый Festo DSNU-32-80-P-A, арт: 195983 используется для создания возвратно-поступательных движений в ограниченных пространствах. Преобразует энергию сжатого воздуха в механическую работу. Находит широкое применение в автоматизированных производственных линиях, измерительных системах и другом оборудовании, где требуется точная реализация функций позиционирования, фиксации, захвата или перемещения объектов.

Основные характеристики

Пневмоцилиндр двухстороннего действия оснащен односторонним штоком с плавным ходом и наружной резьбой. Диаметр поршня составляет 32 мм, а ход – 80 мм. Для функционирования требуется очищенный сжатый воздух (смазанный или сухой). Рабочее давление варьируется от 1 до 10 бар. Наличие магнита в поршне упрощает определение положения с помощью датчиков. Присоединительная резьба – G1/8 дюйма.

Модификация с нерегулируемым демпфированием. Для минимизации ударных нагрузок и продления срока службы цилиндра и связанных компонентов предусмотрены упругие кольца на обоих концах.

Конструктивные особенности

Пневмоцилиндр состоит из корпуса, поршня, штока и амортизирующих элементов. Корпус и шток изготовлены из высокопрочной нержавеющей стали, а передняя и задняя крышки – из алюминиевого сплава. Уплотнения выполнены из полиуретана или NBR. Герметичность конструкции обеспечивается путем завальцовки крышек, причем задняя крышка имеет шарнирное крепление.

Монтаж и эксплуатация

Допускается установка пневматического цилиндра в любом пространственном положении. Диапазон рабочих температур составляет от -20 до +80 °C.

Серия пневмоцилиндров Festo

Пневмоцилиндры серии DSNU соответствуют международному стандарту ISO 6432 и доступны с диаметрами поршня от 8 до 32 мм. Высокая износостойкость и долговечность достигаются за счет твердой полированной поверхности корпуса. Разнообразие вариантов исполнения крышек расширяет возможности монтажа и способствует оптимизации использования пространства.

Производитель предлагает модели как с двухсторонним (DSNU), так и с односторонним (ESNU) действием. Также доступны модификации с возможностью фиксации штока, двумя штоками, наличием датчиков положения или их отсутствием, а также с различными системами демпфирования (с регулировкой или без). Для подбора наиболее подходящей модели рекомендуем обратиться к нашим специалистам.
