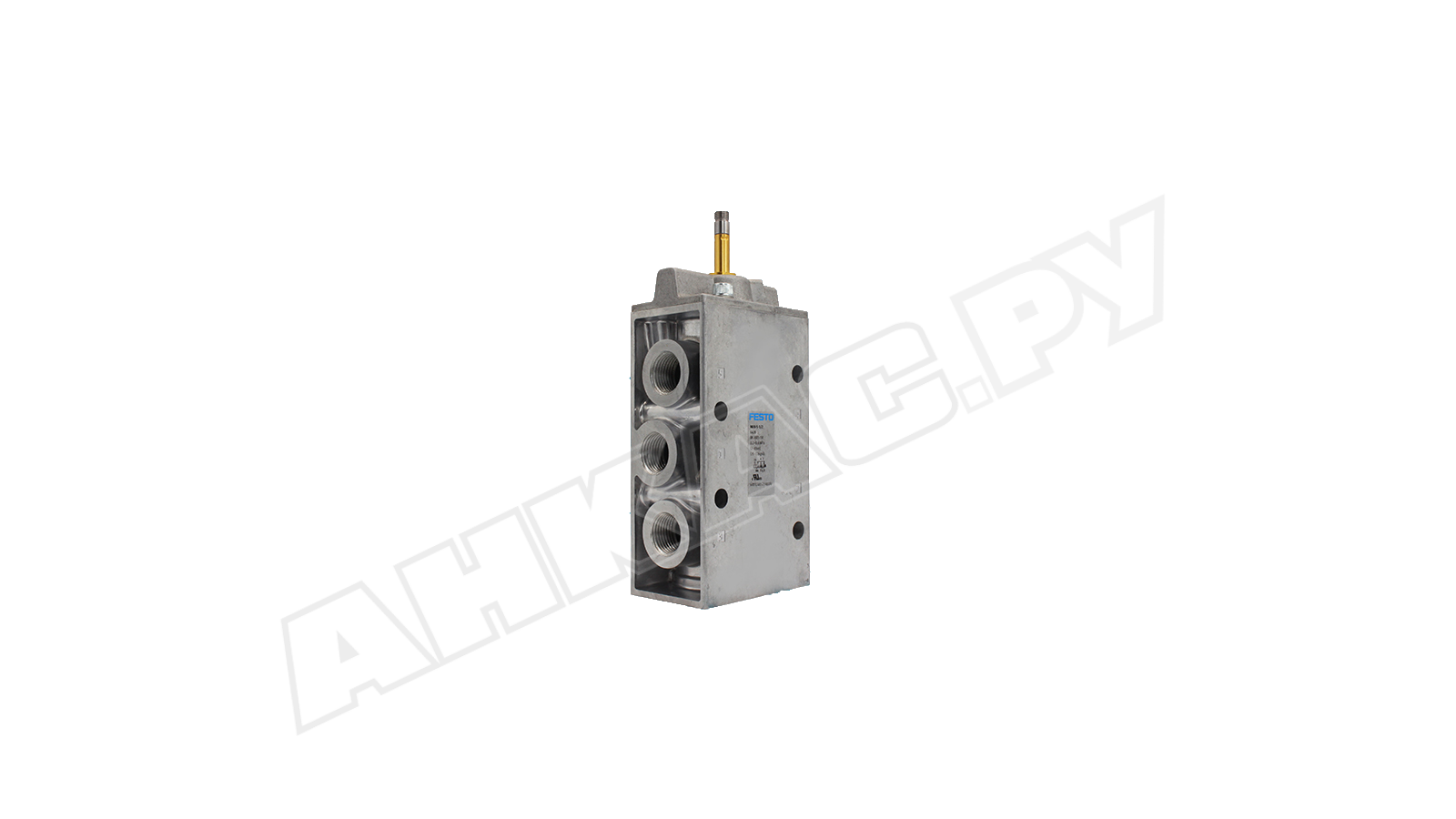

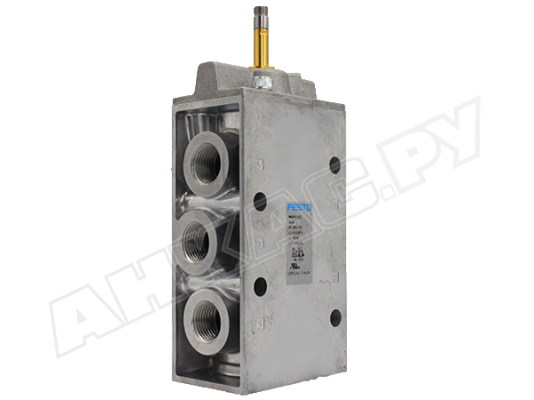

Распределитель с электромагнитным управлением Festo MFH-5-1/2

Распределитель с электромагнитным управлением Festo MFH-5-1/2, арт: 6420 предназначен для управления двухпозиционными пневмосистемами. Коммутирует потоки сжатого воздуха, управляя поршневыми и роторными приводами. Устройство обеспечивает оперативность переключения, надежную герметизацию каналов и совместимо с соединениями G1/2.

Конструктивные особенности и эксплуатационные характеристики

Корпус распределителя изготовлен из прочного литого алюминия. Высокую износостойкость и устойчивость к масляным аэрозолям обеспечивают уплотнения из нитрильного каучука (NBR). Эти компоненты гарантируют герметичность, надежное функционирование и долгий срок службы устройства. Стандартная резьба облегчает монтаж пневматических линий и фитингов.

Конструкция обладает высокой степенью защиты от пыли и влаги IP65, что гарантирует бесперебойную работу устройства в сложных промышленных условиях. Для обеспечения безопасности в аварийных ситуациях предусмотрена функция ручного управления. Электромагнитная катушка, ответственная за активацию распределителя, поставляется отдельно.

Монтаж возможен как на специализированные коллекторы, так и напрямую на оборудование через сквозные отверстия. Ориентация при установке не имеет значения. Ширина данного клапана составляет 52 мм. Эксплуатационная температура (окружающий воздух) находится в пределах -5...+40 °C.

Основные данные

• Функция клапана: 5/2-ходовой, моностабильный, с электрическим управлением.
• Рабочая среда: сжатый воздух, возможно использование смазочного масла.
• Расход воздуха: 3700 л/мин. Подключение: G1/2.
• Управляющее напряжение: от катушки (заказывается отдельно).
• Давление в системе: 2–8 бар.
• Возврат с помощью механической пружины.
• Функция выхлопа: с возможностью регулировки потока.
• Ручное управление: фиксируемое.
• Тип управления: пилотное.
• Направление потока: нереверсивное.

Области применения

Распределитель широко используется в системах автоматизации производственных линий, на сборочных станциях и в вакуумно-пневматических установках. Управляет исполнительными механизмами в системах, работающих на сжатом воздухе.
