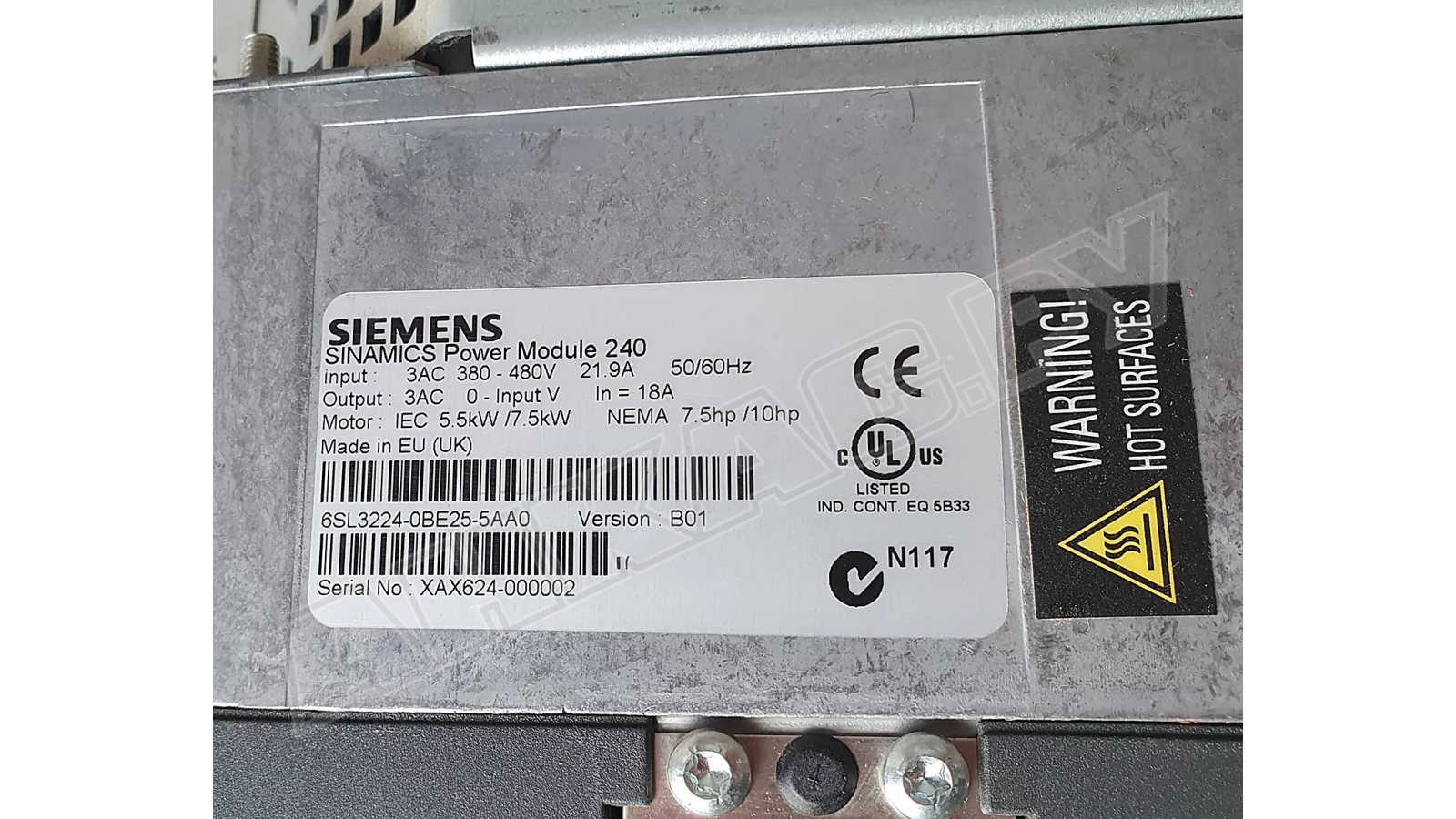

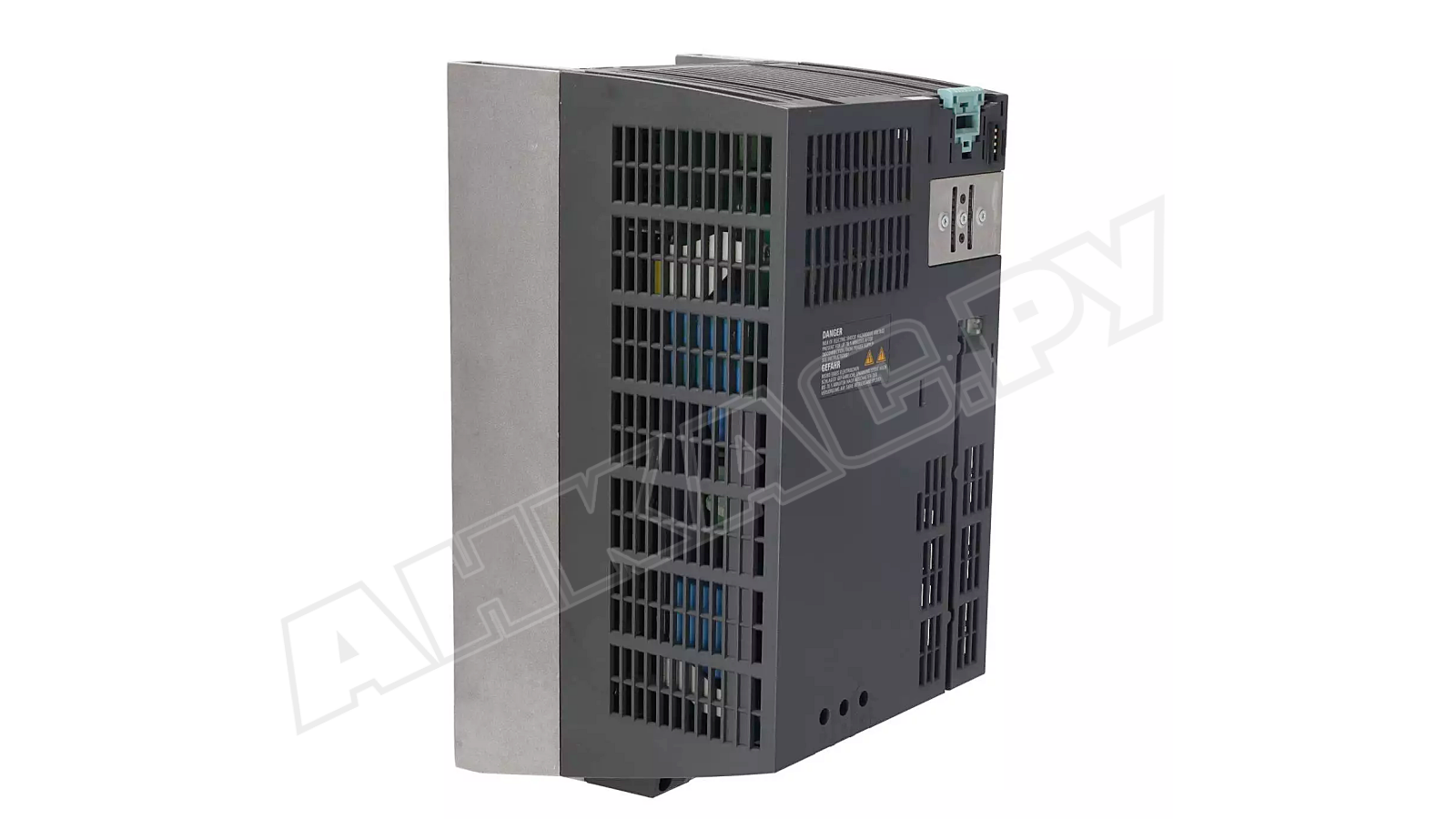

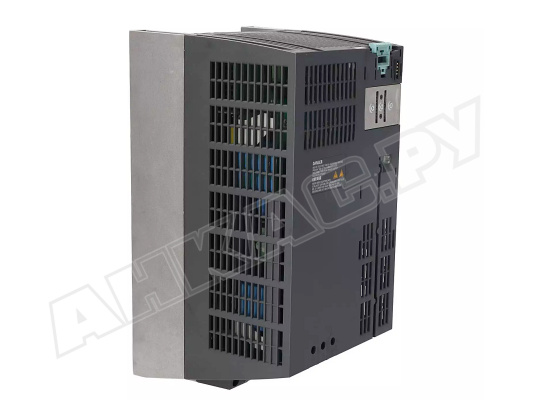

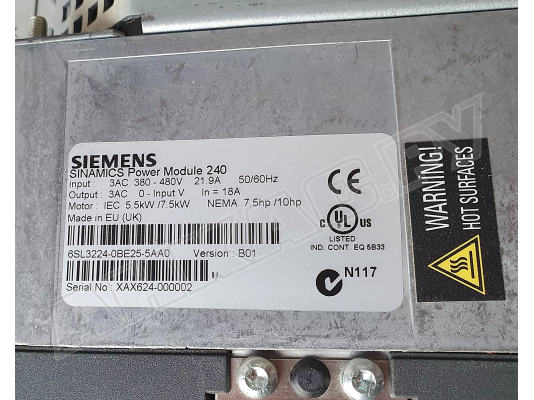

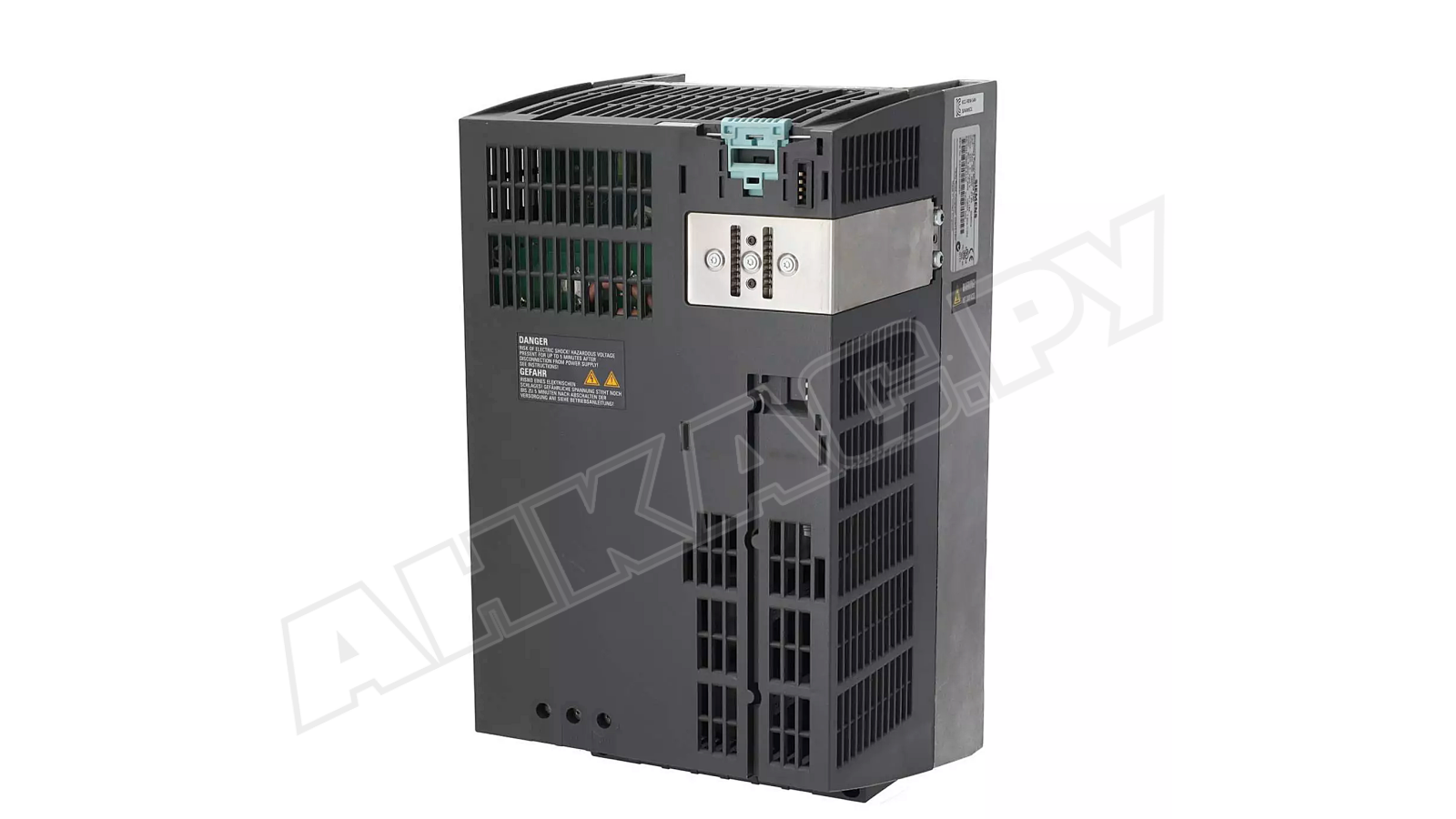

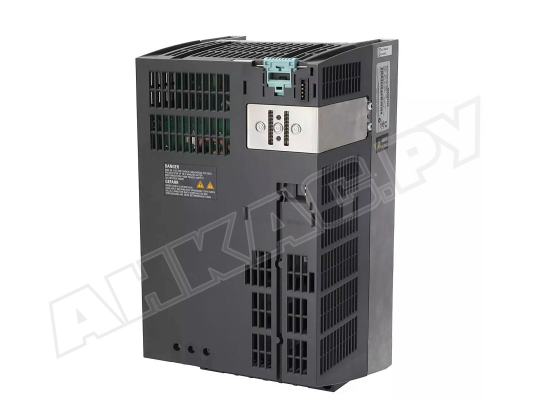

Силовой модуль Siemens, 6SL3224-0BE25-5AA0

Силовой модуль Siemens, арт: 6SL3224-0BE25-5AA0 разработан с учетом основных стандартов для достижения высокой производительности и надежности. Включает в себя электромагнитный фильтр (ЭМС) и тормозной модуль, что гарантирует безопасность и эффективность работы. Благодаря продуманной системе воздушного охлаждения, модуль способен справляться с существенными кратковременными пиковыми нагрузками. Устройство полностью соответствует действующим стандартам безопасности и качества.

Основные характеристики и возможности

• Электропитание: трехфазное, в диапазоне 380-480 В переменного тока, с допустимым отклонением ±10%.
• Расчетный ток (со сглаживающим дросселем/ без сглаживающего дросселя): 18,7 А/ 21,9 А.
• Номинальный выходной ток (LO/HO): 18 А / 13,2 А.
• Типоразмер конструкции: FSC.
• Выходная частота (векторное управление): 0-200 Гц.
• Выходная частота (U/f регулирование): 0-550 Гц.
• Уровень шума: максимум 60 дБ на дистанции 1 метр.
• Коэффициент полезного действия (КПД): 0.97.

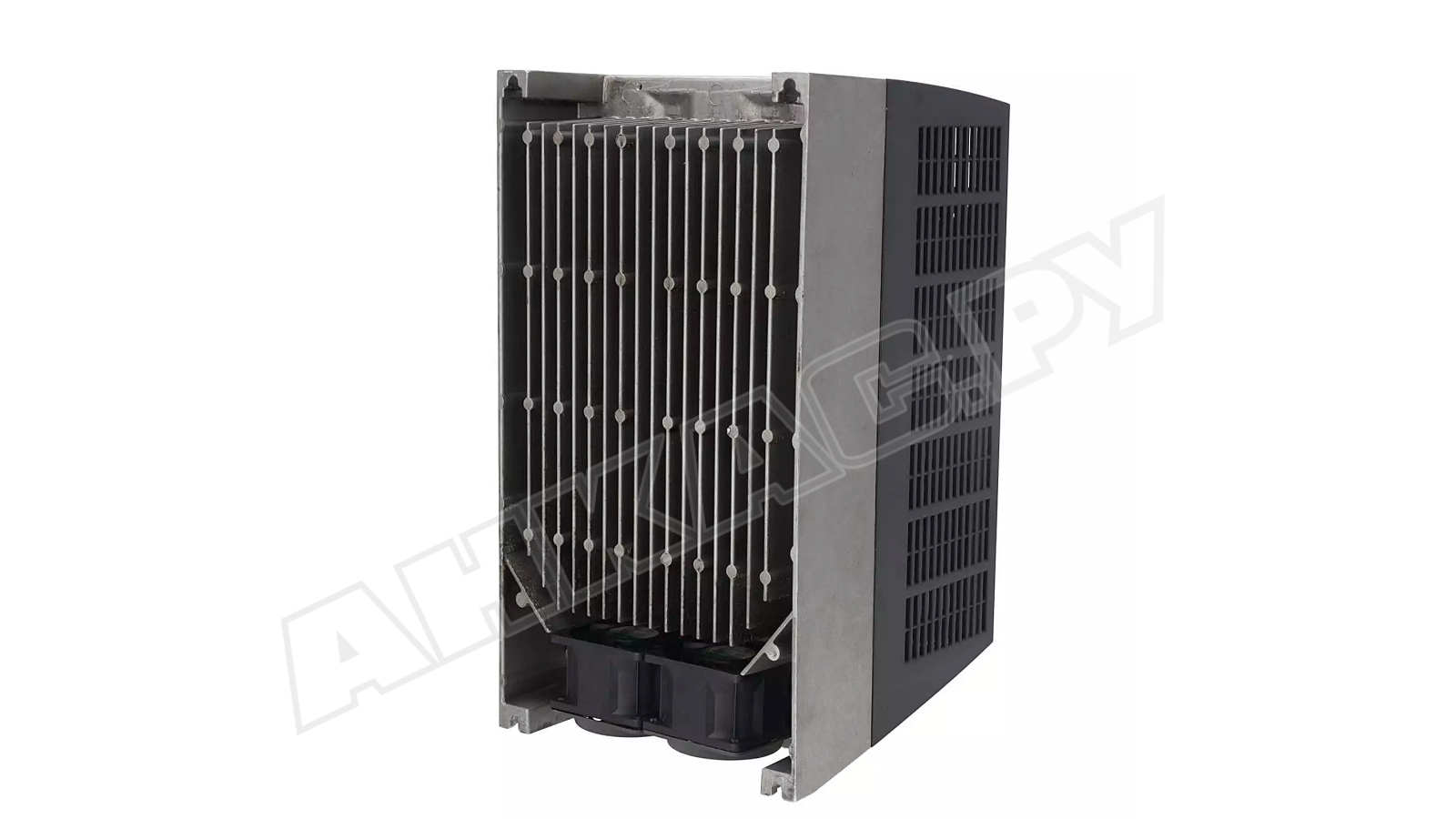

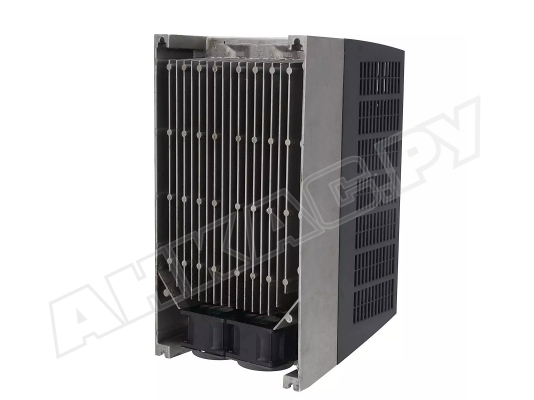

• Защита от перегрева: внутреннее воздушное охлаждение.
• Способ подключения: винтовые клеммы.
• Максимальная длина кабеля: 50 м (экранированный), 100 м (неэкранированный).
• Дополнительно: предусмотрен контур для подключения тормозного резистора.
• Совместимость: модуль предназначен для использования со стандартными преобразователями серии Sinamics G120.
• Особенность комплектации: поставка осуществляется без управляющего модуля и панели оператора.

Режимы работы при перегрузке (300-секундный цикл)

Режим LO: ток может превышать номинальный на 10% (110%) в течение 57 секунд и на 50% (150%) в течение 3 секунд.

Режим HO: ток может достигать 150% от номинального значения в течение 57 секунд и 200% не более чем 3 секунды.

Условия эксплуатации

Силовой модуль Siemens Sinamics Rower Module 240 стабильно работает в температурном режиме 0...+50 °C при относительной влажности до 95% (при условии отсутствия конденсата).
