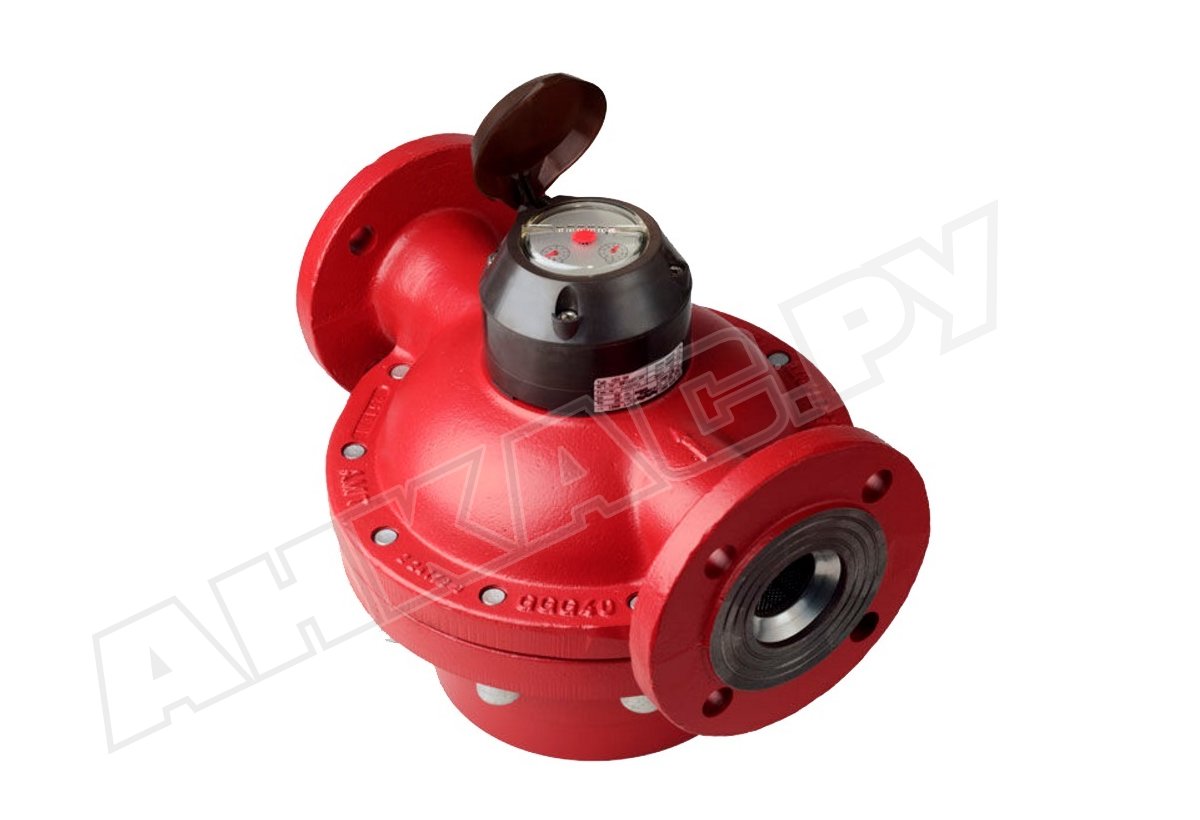

Расходомер Aquametro VZOA 50 FL 180/25-RV 10

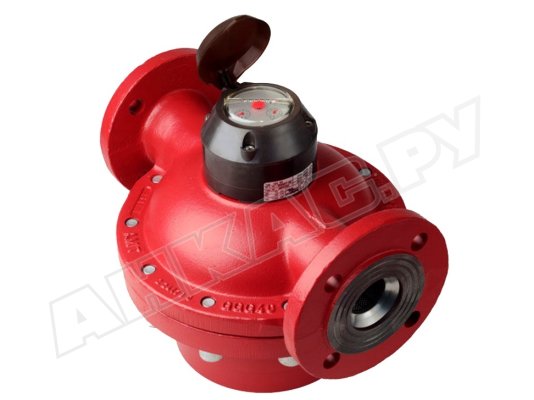

Расходомер Aquametro VZOA 50 FL 180/25-RV 10, арт: 92329 выделяется в линейке максимальным проходным диаметром и температурой топлива: 2 дюйма и 180 градусов. Стабильно работает в условиях тряски и вибраций. Разработан для оснащения крупных жидкотопливных установок. Начинает отсчет нефтепродуктов при скорости потока от 750 л/ч. Измеряет совокупный литраж с погрешностью до 0,5%. Снабжен импульсным выходом для удаленного считывания данных.

Особенности счетчиков серии VZOA

Механический расходомер CONTOIL® работает по объемному принципу измерений, что позволяет достичь высокой точности учета независимо от характеристик топлива и внешних условий. Счетчик регистрирует вращение кольцевого поршня при протекании потока через мерную часть.

Расходомер VZOA используется для прямых и дифференциальных измерений (при установке попарно). Подходит для специальных применений: на испытательных стендах, проведения расчетных операций, требующих особых разрешений или калибровки. Имеет допуски РТВ и ЕС.

Дифференциальный принцип измерения заключается в определении объема топлива, протекающего вперед и назад. Разность между этими величинами рассматривается как расход. Максимальную точность учета обеспечивают счетчики VZOA, откалиброванные парами и точно настроенные с учетом особенностей эксплуатации конкретной установки.

Основные параметры:

• прибор с механическим счетным устройством, контроль общего расхода;
• пропускная способность минимум/ максимум: 750 / 30000 л/ч;
• выход для импульсного сигнала RV 10;
• допустимое отклонение точности: ± 0,5%;
• максимальное давление топлива: 25 бар;
• рабочая среда: дизтопливо, легкое/ среднее/ тяжелое топливо;
• проходные отверстия входа и выхода диаметром 2 дюйма;
• размещение в любой ориентации (кроме калиброванных моделей);
• максимальная температура топлива: +180 °C;
• рабочие температуры (окружающий воздух): -25...+80 °C;
• срок гарантийного обслуживания: 1 год.

Конструкция Aquametro VZOA

Счетчик CONTOIL® оснащен коррозиестойким корпусом из литой латуни и латунной мерной камерой. С топливом соприкасаются кольцевой поршень, направляющий ролик и электромагнитная муфта.

Измерительная и надставная части расходомера совмещены в едином узле. Данные учета передаются из герметично отделенной камеры на роликовый цифровой механизм через электромагнитную муфту. Для удаленного мониторинга расхода предусмотрен выход импульсного сигнала (датчик не включен в комплектацию).

На входе потока размещен сетчатый фильтр, не пропускающий грубые частицы размером от 0,8 мм. Для поддержания высокой точности учета и скорости потока требуется монтаж основного топливного фильтра.

Установка в систему

Расходомер подходит для размещения в напорной и всасывающей части магистрали. Калиброванные счетчики могут устанавливаться только горизонтально. При монтаже не требуются прямые участки трубы вблизи прибора.

Преимущества:

• точный учет (отклонение не более ± 0,5%) расхода топлива;
• специальное применение, допуски РТВ, ЕС;
• уверенная работа в условиях турбулентности потока;
• дистанционный контроль (опция);
• монтаж в систему в любом месте трубопровода;
• нетребовательность в настройке и обслуживании;
• широкий спектр применений.

Применение

Расходомеры Aquametro VZOA используются в системах подачи топлива строительной, специальной техники, дизельных локомотивов, промышленных горелок, а также для оснащения измерительных установок с метрологическими допусками /калибровкой (опц.), устройств с морскими допусками (опция).
