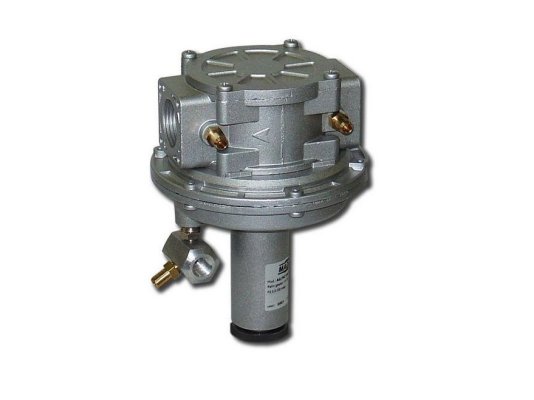

Регулятор давления газа Madas AG02R

Регулятор давления газа Madas AG02R предназначен для сборки промышленных горелок, потребляющих метан, сжиженный газ и другие неагрессивные газы. Сертифицирован по европейским стандартам безопасности. Поддерживает соотношения давлений газ/воздух на заданном уровне с учетом настройки в диапазоне 1:1…1:10. Рассчитан на максимальное давление в газовой магистрали 0,5 бар.

Характеристики и особенности:

• диапазон исходящего давления от 2 до 120 мбар;
• способ присоединения: резьба Rp 1/2";
• давление перед регулятором: до 500 мбар;
• регулировка соотношения газ: воздух от 1:1 до 1:10;
• пропускная способность: до 30 нм3/ч;
• класс «А» герметичности по европейским стандартам EN 88-2;
• установка на горизонтальный трубопровод с пружиной внизу;
• диапазон рабочих температур: -15...+60 °C;
• фильтрация потока на входе, степень очистки 50 мкм;
• класс фильтрации: G2 по EN 779;
• ресурс службы: 40 лет.

Применение

Регулятор давления служит для оснащения промышленных установок, работающих на метане, сжиженном газе, воздухе, инертных газах. Давление газа после регулятора изменяется в соответствии с заданным соотношением газ/воздух при регулировании объема подачи воздуха. Регулятор может выполнять функцию ноль-регулятора.

Исполнение и материалы

Регулятор Madas AG собран в литом алюминиевом корпусе с резьбовыми отверстиями. Изготовлен из материалов, стойких к составу газов, коррозии, износу. Узлы и детали произведены из латуни OT-58, алюминия 11S, оцинкованной стали, стекловолокна с 30% нейлона, нержавеющей стали марки 430F, NBR-каучука, виледона.

Основные элементы конструкции: корпус, регулировочная пружина, устройство соотношения газ/ воздух, байпас, раструб, регулировочный винт, заглушка, трубка соединения с воздуховодом, штуцер для измерения давления. На корпус нанесена стрелка, которая должна направляться в сторону горелки.

Требование к помещению

Регулятор давления газа размещается в помещениях, отвечающих стандартам по взрыво-, пожаробезопасности (зона 1 по ГОСТу Р 51330.9-99). Не подходит для установки в местах с окружающей средой, агрессивно воздействующей на материал конструкции и уплотнений.

Обслуживание

После месяца от начала эксплуатации, а затем каждые 5 лет необходимо промывать (заменять) фильтр, через 5 и 20 лет службы (соответственно) менять мембрану и пружину. После разборки-сборки конструкции проводится повторная настройка выходного давления.

Достоинства:

• стабильное давление с учетом настройки;
• класс герметичности «А»;
• фильтрация газа на входе;
• широкий диапазон регулирования;
• многолетняя служба.
