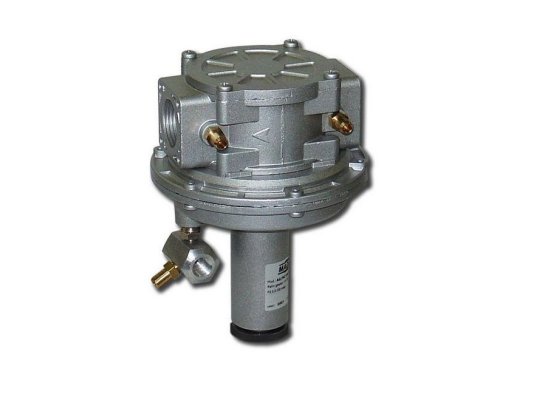

Регулятор давления газа Madas AG04R

Регулятор давления газа Madas AG04R обеспечивает стабильное выходное давление в соответствии с заданными параметрами. Предназначен для систем с давлением газа до 500 мбар. Применяется в качестве регулятора соотношения давлений газ/воздух с диапазоном настройки от 1:1 до 1:10. Отвечает европейским стандартам EN 88-2. Характеризуется износо-, коррозиестойкостью, высоким уровнем герметичности, продолжительной службой. Мощность горелки изменяется за счет корректировки давления воздуха, подаваемого на горение.

Основные параметры и особенности:

• давление после регулятора: от 2 до 120 мбар;
• установка в систему с помощью резьбы Rp 1";
• давление перед регулятором: до 500 мбар;
• диапазон регулирования состава смеси газ/воздух: от 1:1 до 1:10;
• пропускная способность: до 90 нм3/ч;
• класс «А» герметичности по европейским стандартам EN 88-2;
• допустимая ориентация при монтаже: горизонтальная, пружиной вниз;
• эксплуатация при внешних температурах: -15...+60 °C;
• очистка газа от примесей на входе в регулятор, фильтрующая способность 50 мкм;
• класс фильтрации: G2 по EN 779;
• заявленный срок службы: 40 лет при соблюдении ряда рекомендаций.

Применение

Регулятор давления Madas AG04R служит для топочного оборудования, сжигающего природный, сжиженный газ и другие неагрессивные сухие газы. Выполняет функции регулятора отношений газ/воздух или ноль-регулятора.

Конструкция и материалы

Корпус с внутренней резьбой отлит из алюминия. Конструктивные элементы произведены из износостойких материалов, не разрушаемых при контакте с газообразной средой: латуни OT-58, алюминия 11S, нержавеющей стали марки 430F, оцинкованной стали, стекловолокна с 30% нейлона, виледона, NBR-каучука.

Основные элементы конструкции: корпус, рабочая пружина, устройство соотношения газ/ воздух, байпас, крышка, винт калибровки нуля, раструб, заглушка, трубка соединения с воздуховодом, измерительный штуцер, винт настройки соотношения газ/воздух. Для монтажа на трубопровод на корпус нанесена стрелка, которая должна направляться в сторону горелки.

Место размещения

Регулятор давления газа может эксплуатироваться в помещениях, отвечающих нормам ГОСТа Р 51330.9-99 (зона 1 взрывоопасности). Без специальной обработки методом катафореза не предназначен для размещения в местах с внешней средой, агрессивно воздействующей на материал корпуса, конструкции и уплотнений.

Срок замены основных деталей

Замена рабочей мембраны и пружины проводится через 5 и 20 лет эксплуатации (соответственно). Фильтр требует промывки (замены) через месяц после начала работы регулятора и далее каждые 5 лет. После сборки регулятора необходимо повторно настроить параметры выходного давления

Достоинства:

• стабильное давление газа с учетом настройки;
• высокий уровень герметичности, класс «А»;
• фильтр газа на входе;
• широкий диапазон регулирования;
• 40-летняя служба.
