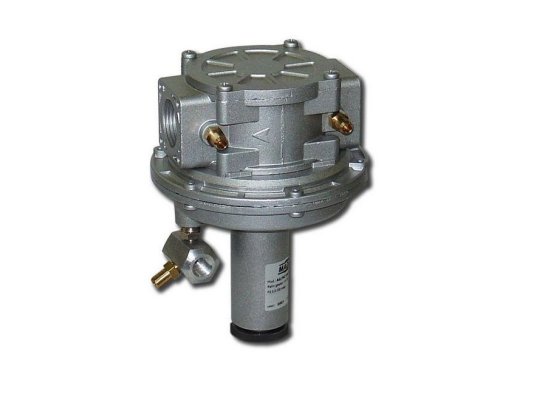

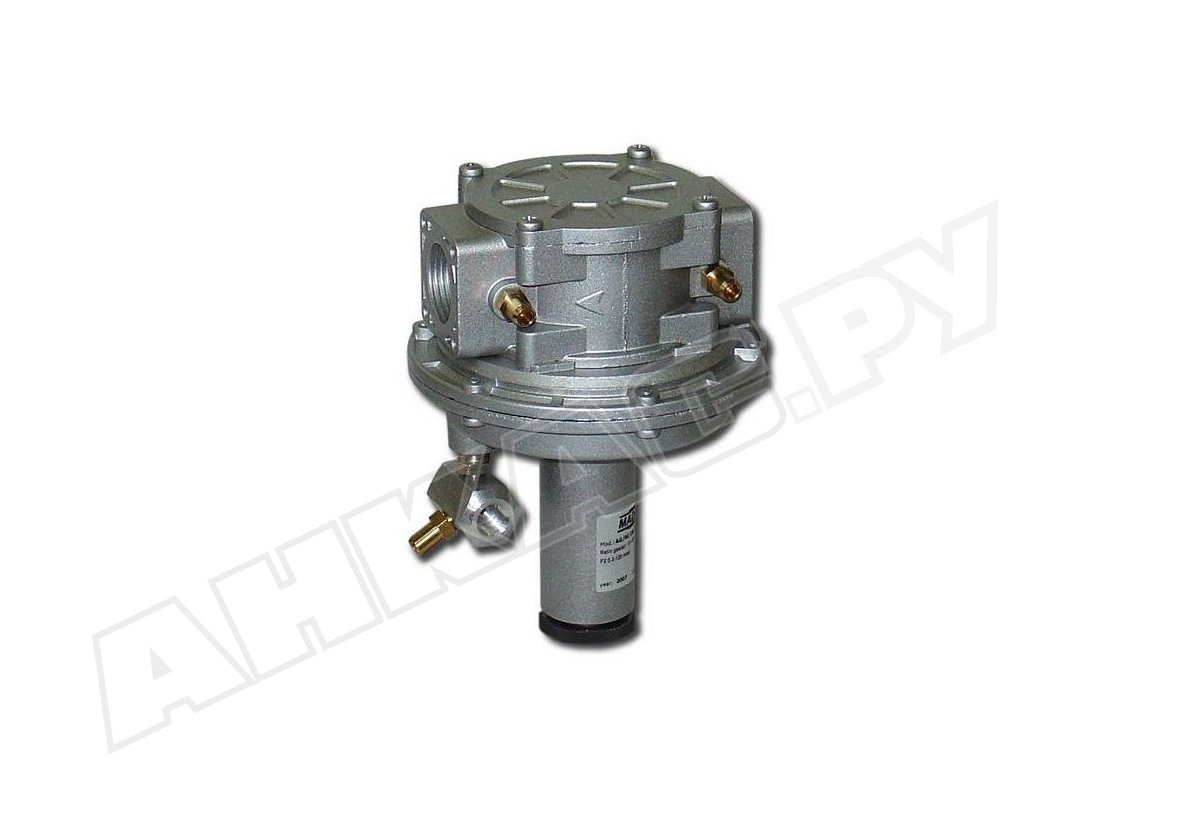

Регулятор давления газа Madas AG05I

Регулятор давления газа Madas AG05I предназначен для поддержания необходимого соотношения давлений газа и воздуха при формировании горючей смеси в диапазоне 1:1…10:1. Применяется в промышленных топочных установках с объемом потребления газа до 300 нм3/ч и давлением в газовой магистрали до 0,5 бар. Управление мощностью горелки осуществляется путем воздействия на систему подачи воздуха. Регулятор соответствует классу герметичности «А», что исключает видимые утечки. Рассчитан на размещение в горизонтальном положении.

Виды газа

Регулятор подходит для систем сжигания природного газа (ГОСТ 5542-87) и других неагрессивных сухих газов.

Основные параметры:

• диапазон давления рабочей среды: 2...120 мбар;
• диапазон настройки пропорции газ/воздух: 1:1-10:1;
• максимально допустимое давление на входе: 500 мбар;
• фиксация в систему на внутреннюю резьбу Rp 1 1/4";
• соответствие европейским стандартам безопасности;
• пропускная способность: не более 300 нм3/ч;
• конструкция класса «А» по европейскому стандарту EN 88-2;
• фильтрация потока на входе, размер отверстий фильтра 50 мкм;
• выход для подсоединения воздушной линии;
• надежное исполнение, высокопрочный корпус из алюминиевого литья;
• конструктивные элементы из латуни, нержавеющей стали, алюминия 11S, стекловолокна с 30% нейлона;
• газонепроницаемые уплотнения из NBR-резины/ виледона;
• эксплуатационные условия: температура окружающего воздуха -15...+60 °C;
• изменение мощности горелки за счет регулирования давления воздуха.

Назначение

Функции регулятора Madas AG05I: регулирование соотношения газ/ воздух, применение в качестве ноль-регулятора. Устройство подходит для оснащения систем, требующих подачи газа под давлением большим, чем давление воздуха. Установленные параметры поддерживаются через воздействие на линию подачи воздуха.

Монтаж в систему

Регулятор давления газа подходит только для горизонтального размещения с пружиной внизу. Для правильного позиционирования на корпус нанесена стрелка, которая направляется в сторону горелки. Давление в системе не может превышать максимально допустимую величину. Для задания выходных параметров используется манометр (предусмотрен измерительный штуцер).

Регулятор устанавливается внутри помещений с температурой не ниже -15 °C, отвечающих требованиям к зоне 1 классификации взрывоопасных объектов. Не рассчитан на эксплуатацию в местах, где внешняя среда может разрушающе воздействовать на материал конструкции и уплотнений.

Замена регулятора и запчастей

Регулятор рассчитан на 40-летнюю службу, после чего (или раньше при необходимости) осуществляется полная замена (в сборе). В процессе эксплуатации требуется периодически промывать/ заменять фильтр, менять мембрану и пружину, измерять давление на выходе.

Достоинства:

• герметичность конструкции класса «А»;
• широкий диапазон регулирования;
• поддержание стабильных выходных параметров;
• удаление посторонних примесей, доп. защита от повреждений;
• полная замена после 40-летней эксплуатации.

У нас можно купить регуляторы давления газа Madas с различными выходными параметрами, пропускной способностью, комплектацией, резьбовыми и фланцевыми соединениями. Обращайтесь, чтобы узнать другую информацию.
