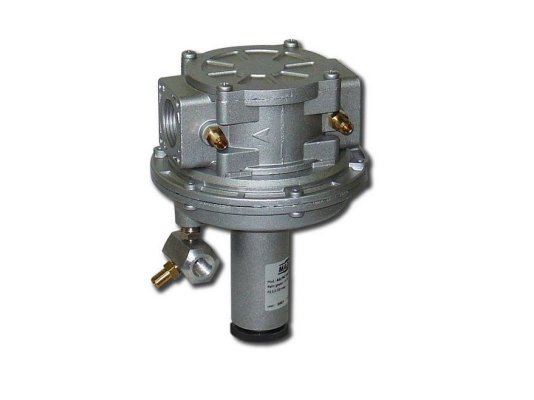

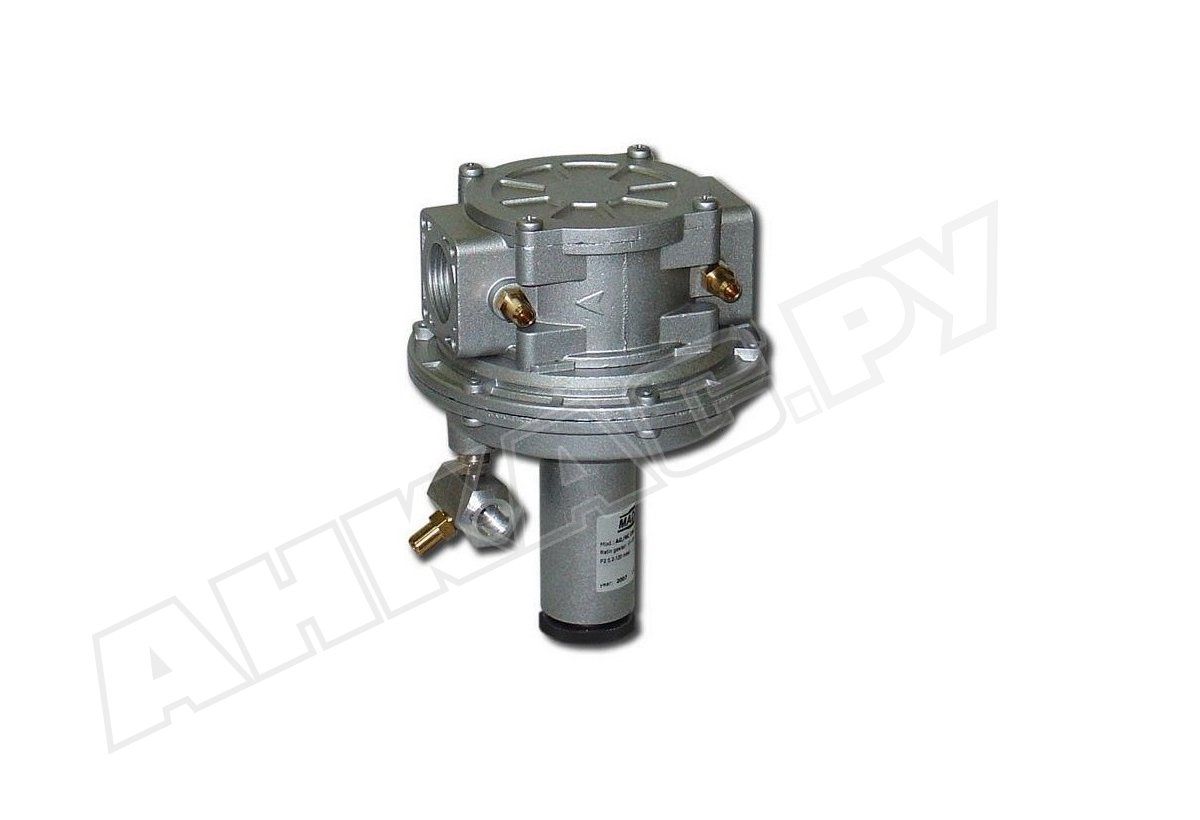

Регулятор давления газа Madas AG05R

Регулятор давления газа Madas AG05R используется в системах сжигания газа для поддержания заданного соотношения газ: воздух в диапазоне 1:1…1:10. Управление мощностью горелки осуществляется путем изменения давления воздухоподачи. Регулятор испытан, сертифицирован по европейским стандартам безопасности. Рассчитан на максимальное давление в магистрали 0,5 бар.

Основные параметры и особенности:

• выходное давление: от 2 до 120 мбар;
• способ присоединения: резьба Rp 1 ¼";
• допустимое давление газа в распределительной сети: не выше 500 мбар;
• регулировка соотношения газ: воздух от 1:1 до 1:10;
• пропускная способность: до 300 нм3/ч;
• класс «А» герметичности по европейскому стандарту EN 88-2;
• размещение в горизонтальном положении пружиной вниз;
• температуры эксплуатации: -15...+60 °C;
• удаление посторонних примесей и частиц грязи от 50 мкм из входящего потока;
• класс фильтрации: G2 по EN 779;
• управление относительно давления воздуха;
• средний срок службы: 40 лет при выполнении рекомендаций по обслуживанию и условиям эксплуатации.

Применение

Регулятор давления газа предназначен для установок, где требуется подача газа под давлением меньшим, чем давление воздуха. Работает на метане, сжиженном газе, других инертных газах (сухие среды). Давление газа после регулятора изменяется в соответствии с заданным соотношением газ/воздух. Управление осуществляется воздействием на воздушную линию. Регулятор может выполнять функцию ноль-регулятора.

Исполнение и материалы

Регулятор Madas AG снабжен литым алюминиевым корпусом. Конструктивные элементы и уплотнения произведены из латуни OT-58, алюминия 11S, оцинкованной стали, нержавеющей стали марки 430F, стекловолокна с 30% нейлона, NBR-каучука, виледона.

Основные элементы регулятора: рабочая пружина, устройство соотношения газ/ воздух, байпас, раструб, заглушка, трубка соединения с воздуховодом, крышка, винт калибровки нуля, измерительный штуцер, винт настройки соотношения газ/воздух. На корпус нанесена стрелка для правильного позиционирования регулятора (должна направляться к горелке).

Требование к рабочему помещению

Регулятор давления газа пригоден для установки в помещениях, соответствующих требованиям по взрыво-, пожаробезопасности (зона 1 по ГОСТу Р 51330.9-99). Не подходит для эксплуатации в условиях внешней среды, агрессивно воздействующей на материал конструкции и уплотнений.

Техобслуживание

Для надежной работы регулятора в ходе эксплуатации выполняется промывка или замена фильтра, замена мембраны и пружины, измеряется выходное давление. После разборки-сборки конструкции необходимо повторно настроить давление после регулятора.

Достоинства:

• стабильное давление газа, поддержание заданного соотношения газ/воздух;
• высокий уровень герметичности, класс «А»;
• фильтрация потока на входе;
• широкий диапазон регулирования отношений давления (газ/воздух);
• возможность применения в качестве ноль-регулятора;
• многолетняя служба.
