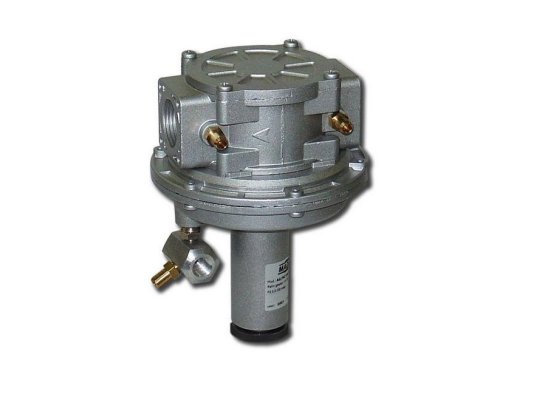

Регулятор давления газа Madas AG06I

Регулятор давления газа Madas AG06I находит применение в промышленных газовых установках с объемом потребления газа до 400 нм3/ч и давлением в магистрали до 0,5 бар. Поддерживает заданное соотношение давлений газа и воздуха в диапазоне 1:1…10:1 при образовании газовоздушной смеси. Изменение мощности горелки осуществляется за счет регулировки давления воздухоподачи. Регулятор произведен по европейским стандартам безопасности, соответствует классу «А» герметичности, что исключает вероятность утечек. Может монтироваться только на горизонтальную трубу.

Виды газа

Регулятор рассчитан на работу с природным газом (ГОСТ 5542-87), азотом, воздухом и другими неагрессивными сухими газами.

Основные параметры:

• максимальное давление газа на входе: 500 мбар;
• давление газа после регулятора: 2...120 мбар;
• диапазон настраиваемого соотношения газ/воздух: 1:1-10:1;
• монтаж в систему присоединением на внутреннюю резьбу Rp 1 1/2";
• соответствие европейским нормам безопасности и качества;
• пропускная способность: не более 400 нм3/ч;
• очистка входящего потока, размер отверстий фильтра 50 мкм;
• герметичное исполнение класса «А» по стандарту EN 88-2;
• выход для подсоединения воздушной линии;
• высокопрочный корпус из алюминиевого литья;
• износостойкие, коррозиестойкие детали из латуни, нержавеющей стали, алюминия 11S, стекловолокна с 30% нейлона;
• газонепроницаемые, устойчивые к истиранию, уплотнения из NBR-резины/ виледона;
• допустимые температуры внешней среды:-15...+60 °C;
• регулирование мощности котла через управление воздушным потоком;
• заявленный ресурс: 40 лет при своевременной замене основных деталей.

Назначение

Регулятор Madas AG06I поддерживает заданное соотношение газ/ воздух. Может выполнять функции ноль-регулятора. Подходит для комплектации газовых установок, требующих подачи газа под давлением, превышающим давление воздуха.

Особенности размещения и монтажа

Регулятор подходит для установки внутри вентилируемых сухих помещений с температурой не менее -15 °C, соответствующих требованиям к зоне 1 классификации взрывоопасных объектов. Не рассчитан на эксплуатацию в местах, где окружающая среда способна вызвать коррозию корпуса и деталей или разрушить материал уплотнений.

Регулятор устанавливается в горизонтальной ориентации, пружиной вниз. Для корректного размещения в системе необходимо направить стрелку на корпусе в сторону горелки. Давление в системе не должно превышать максимально допустимой величины. Настройка выходных параметров осуществляется под контролем манометра.

Достоинства:

• широкий диапазон регулирования;
• герметичность конструкции класса «А»;
• поддержание стабильных выходных параметров газ/воздух;
• возможность использования в качестве ноль-регулятора;
• фильтрация газа на входе;
• полная замена после 40-летней службы.

Со склада и под заказ доступны регуляторы давления газа Madas с различными диапазонами давления, пропускной способностью, комплектацией, вариантами соединения. Узнать дополнительную информацию можно у наших консультантов.
