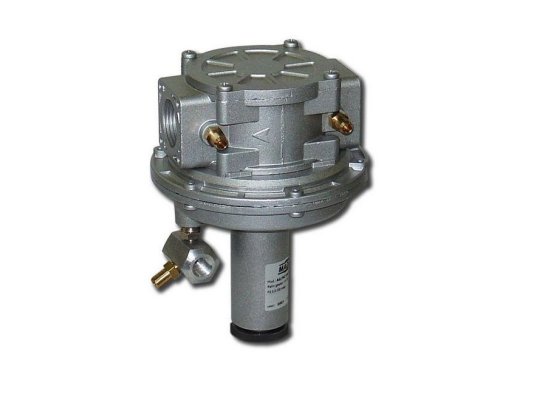

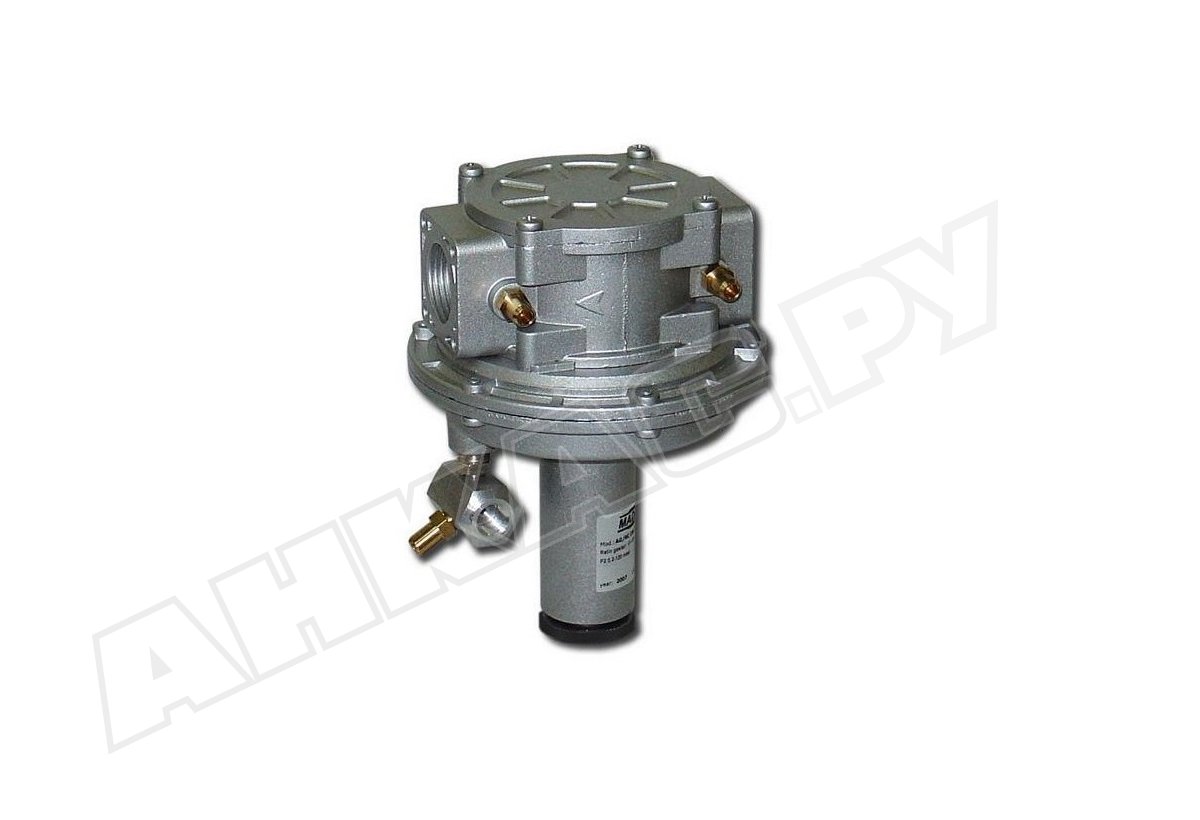

Регулятор давления газа Madas AG07

Регулятор давления газа Madas AG07 встраивается в промышленное топочное оборудование, сжигающее метан и другие неагрессивные газы. Соответствует стандартам EN 88-2. Применяется в качестве регулятора соотношения газ: воздух 1:1. Подходит для установок с давлением в магистрали до 0,5 бар. Конструкция рассчитана на интенсивную эксплуатацию и горизонтальное размещение.

Основные характеристики:

• диапазон настройки исходящего давления газа: 2-120 мбар;
• предельно допустимое давление перед регулятором: 500 мбар;
• герметичная сборка с помощью внутренней резьбы, параметры соединения Rp 2";
• пропускная способность: не более 500 нм3/ч;
• монтаж на горизонтальную трубу, пружиной вниз;
• удаление из потока посторонних примесей и грязи размером от 50 мкм;
• класс фильтрации G2 по EN 779;
• эксплуатационные температуры: -15...+60 °C;
• литой алюминиевый корпус;
• детали и уплотнения из латуни, нержавеющей стали, стекловолокна с 30% нейлона, резины NBR, алюминия 11S, виледона;
• настройка выходных параметров поворотом регулировочного винта;
• продолжительность службы при своевременном обслуживании: 40 лет.

Применение

Регулятор давления Madas AG выполняет функции регулятора соотношения газ: воздух 1:1, ноль-регулятора. Востребован в установках, требующих равенства давлений воздуха и газа. Работает с природным, сжиженным газом, азотом и другими неагрессивными сухими газами.

Рекомендации по месту размещения

Регулятор Madas AG07 устанавливается внутри помещений, в которых отсутствуют взрывоопасные объекты и вещества, потенциальные источники возгорания. Конструкция не предназначена для размещения в местах с агрессивной средой, способной разрушить алюминий, сталь, каучук.

Настройка

При использовании в качестве регулятора соотношения необходимо, чтобы давление перед регулятором превышало максимальное давление после регулятора. Давление газа регулируется относительно давления воздуха. Мощность горелки изменяется за счет корректировки объема подачи воздуха.

Рабочий ресурс и замена деталей

Замена регулятора давления в сборе допускается один раз в 40 лет (при необходимости выполняется раньше). Фильтр подвергается очистке или замене через месяц после начала эксплуатации и затем каждые 5 лет. Рабочая мембрана после 5-летнего использования должна быть заменена на новую. Срок замены пружины – через 20 лет. После разборки-сборки конструкции проводится повторная настройка выходного давления.

Достоинства:

• стабильное давление газа в соответствии с настройкой;
• герметичная, коррозиестойкая конструкция;
• функции регулятора соотношения газ/воздух, ноль-регулятора;
• широкий диапазон регулировки давления;
• фильтрация потока, сохранение герметичности уплотнений;
• эксплуатационный ресурс 40 лет.
