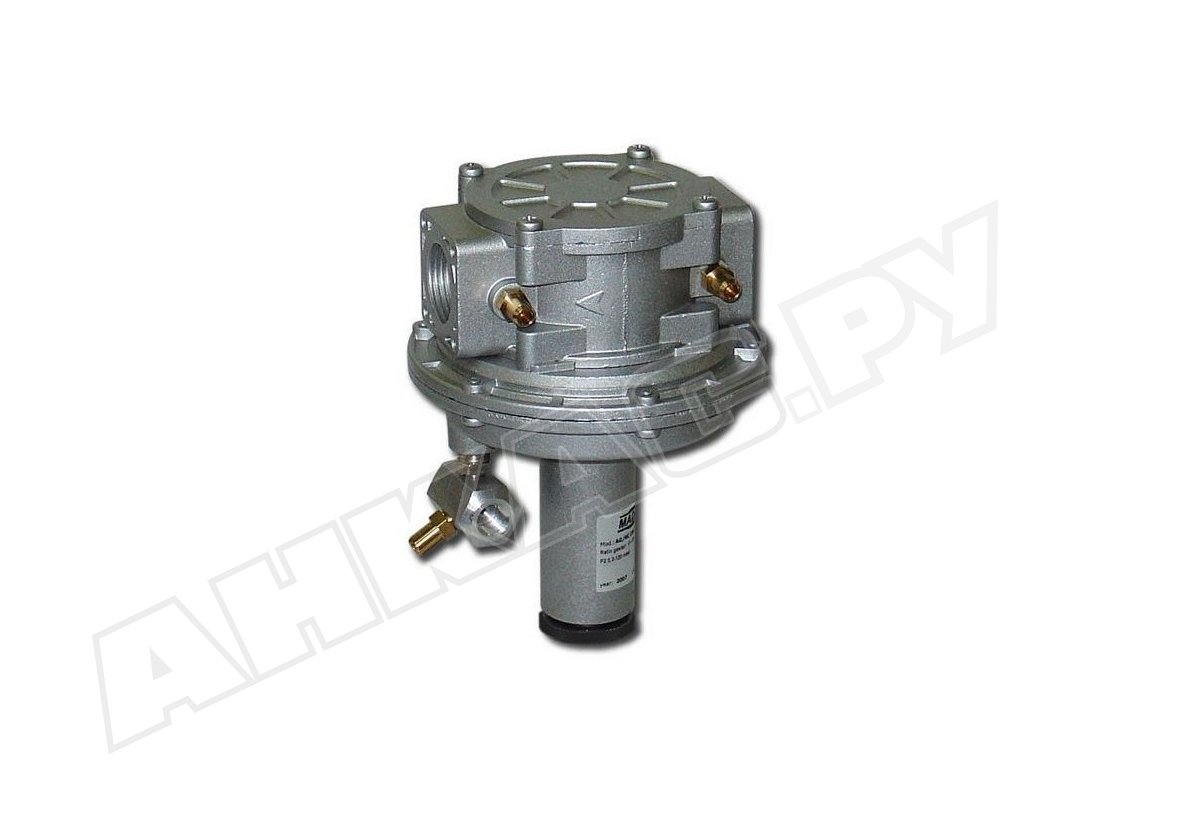

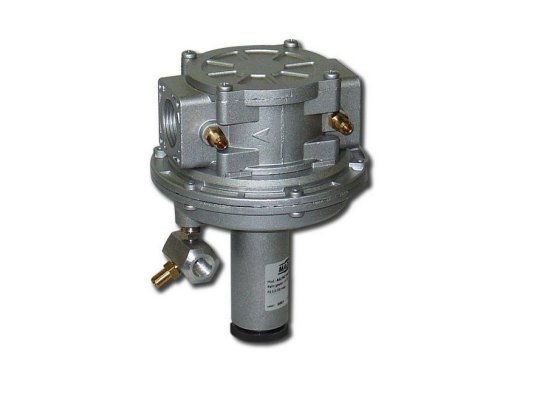

Регулятор давления газа Madas AG07R

Регулятор давления газа Madas AG07R используется в крупных промышленных установках с объемом потребления газа до 500 нм3/ч и давлением в газораспределительной сети до 0,5 бар. Применяется в качестве устройства регулирования и поддержания давления газа при образовании газовоздушной смеси с учетом установленного соотношения газ/ воздух. Отличается широким диапазоном регулирования, высоким уровнем герметичности. Подходит только для горизонтального размещения.

Рабочая среда

Регулятор может использоваться для оснащения газовых котлов и теплогенераторов, потребляющих природный газ по ГОСТ 5542-87 и другие неагрессивные сухие газы.

Основные характеристики:

• соответствие европейским стандартам безопасности;
• давление газа после регулятора: от 2 до 120 мбар;
• фиксация с помощью резьбовых соединений, внутренняя резьба Rp 2";
• давление газа в магистрали: не более 500 мбар;
• рабочий диапазон соотношения газ: воздух: от 1:1 до 1:10;
• пропускная способность: до 500 нм3/ч;
• класс «А» герметичности по европейским стандартам EN 88-2;
• фильтр на входе, удаление грубых частиц и примесей размером более 50 мкм;
• класс фильтрации: G2 по EN 779;
• выход к линии управления Rp 3/8";
• допустимое положение в системе: горизонтальное, пружиной вниз;
• конструкция для эксплуатации при температурах окружающего воздуха -15...+60 °C;
• управление мощностью горелки путем изменения давления воздуха;
• заявленный ресурс: 40 лет при соблюдении стандартных рекомендаций по ТО и эксплуатации.

Применение

Регулятор давления газа с соотношением газ: воздух 1:1-1:10 служит для комплектации установок, где требуется подача газа под давлением меньшим, чем давление воздуха. Может выполнять функцию ноль-регулятора, поддерживать нулевое выходное давление при изменении расхода газа.

Конструктивные особенности

Конструкция регулятора создана для промышленных интенсивных нагрузок, рассчитана на давление среды, температурные воздействия, устойчива к составу газов и коррозии. Корпус отлит из алюминиевого сплава, узлы и уплотнения произведены из латуни OT-58, оцинкованной стали, нержавеющей стали марки 430F, алюминия 11S, стекловолокна с 30% нейлона, газонепроницаемого NBR-каучука, виледона.

Внутри корпуса размещены пружина, устройство соотношения газ/ воздух, байпас, винт калибровки нуля, раструб, заглушка, крышка, винт настройки соотношения газ/воздух. Предусмотрена трубка соединения с воздуховодом, штуцер для подключения манометра, стрелка на корпусе для правильного монтажа (направляется по ходу потока).

Место установки

Регулятор давления газа устанавливается перед газопотребляющим прибором. Подходит для эксплуатации в помещениях с достаточной вентиляцией, отсутствием потенциальных источников возгорания/ взрыва. Не рассчитан на размещение в местах с агрессивной внешней средой, разрушающей сталь, алюминий, каучук.

Сервисные операции и замена деталей

Для надежной службы и долговечной эксплуатации регулятора давления требуется промывать/ заменять фильтр, заменять мембрану и пружину, контролировать выходное давление. После разборки-сборки конструкции проводится повторная настройка выходных параметров.

Достоинства:

• высокий уровень герметичности, класс «А»;
• поддержание заданного соотношения газ/воздух;
• фильтрация потока, защита конструктивных элементов от повреждений;
• широкий диапазон регулирования;
• быстрое и надежное резьбовое соединение;
• возможность использования в качестве ноль-регулятора;
• 40-летняя служба.

Все регуляторы давления газа Madas представлены в каталоге. Узнать дополнительную информацию о характеристиках регуляторов можно у наших специалистов.
