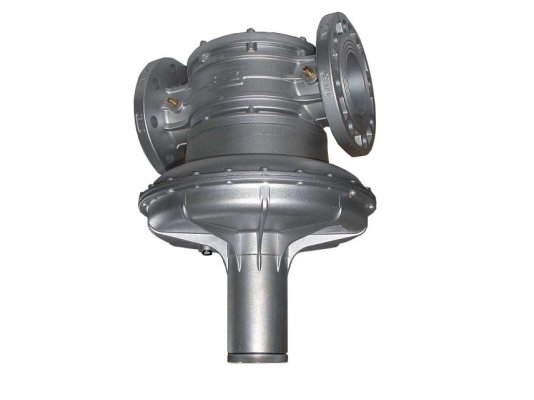

Регулятор давления газа Madas AG08

Регулятор давления газа Madas AG08 входит в состав промышленных систем сжигания газа с давлением в распределительной сети до 500 мбар. Поддерживает соотношение газ: воздух 1:1. Соответствует европейским стандартам безопасности EN 88-2. Оснащен фильтром грубой очистки для удаления посторонних примесей. Отличается высоким уровнем герметичности, широким диапазоном настройки выходного давления, долговечной службой. Рассчитан на размещение на горизонтальном трубопроводе.

Основные характеристики:

• диапазон настройки выходного давления: 2-120 мбар;
• давление перед регулятором: не более 500 мбар;
• конструкция с фланцевыми соединениями, размер фланцев DN 65;
• пропускная способность: не более 1000 нм3/ч;
• класс «А» герметичности по стандартам EN 88-2;
• литой алюминиевый корпус;
• комплектующие и уплотнения из нержавеющей стали, стекловолокна с 30% нейлона, латуни, резины NBR, алюминия 11S, виледона;
• монтаж в систему на горизонтальный трубопровод с пружиной внизу;
• фильтрация потока от примесей и грязи размером от 50 мкм;
• класс фильтрации G2 по EN 779;
• допустимые внешние температуры: -15...+60 °C;
• настройка давления на выходе из регулятора с помощью винта;
• заявленная продолжительность эксплуатации: 40 лет.

Применение

Регулятор давления Madas AG рассчитан на работу с природным, сжиженным газом и другими неагрессивными сухими газами. Применяется в качестве регулятора соотношения газ: воздух 1:1, ноль-регулятора в котлах и теплогенераторах.

Место размещения и монтаж

Регулятор давления газа рассчитан на установку внутри помещений, соответствующих стандартам взрыво-, пожаробезопасности (зона 1 по ГОСТу Р 51330.9-99). Не допущен к применению в местах с агрессивным воздействием окружающей среды, разрушающей сталь, алюминий, каучук.

Регулятор монтируется в систему в горизонтальном положении (пружина внизу). Стрелка должна быть направлена к горелке. Недопустимо попадание пыли и посторонних предметов при установке.

Обслуживание и замена деталей

Фильтр подлежит промывке (замене) спустя месяц после начала эксплуатации и затем каждые 5 лет. Рабочая мембрана и пружина после 5-летнего и 20-летнего использования (соответственно) заменяется на новую. После разборки-сборки конструкции требуется повторно отрегулировать выходное давление.

Достоинства:

• функции регулятора соотношения газ/воздух, ноль-регулятора;
• широкий диапазон регулирования;
• стабильное давление газа в соответствии с настройками;
• высокий уровень герметичная;
• коррозиестойкая, долговечная конструкция;
• очистка газа от грубых частиц и посторонних примесей;
• эксплуатационный ресурс 40 лет.

На сайте АНКАС можно купить регуляторы давления газа с различными диапазонами давления, комплектацией, размерами и типом соединения, для систем различной мощности и назначения.
