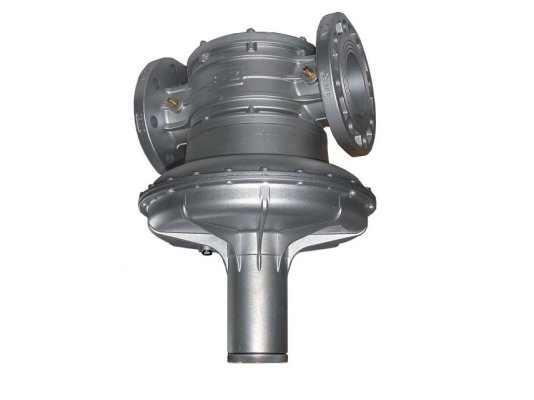

Регулятор давления газа Madas AG10

Регулятор давления газа Madas AG10 встраивается в промышленные топочные установки для сборки систем регулирования и поддержания стабильного давления газа. Отвечает европейским стандартам EN 88-2. Характеризуется высоким уровнем герметичности, простотой монтажа и настройки, многолетней службой. Подходит только для горизонтального размещения и систем с давлением в магистрали до 0,5 бар.

Основные характеристики:

• диапазон настройки исходящего давления газа: 2-120 мбар;
• пропускная способность: не более 2000 нм3/ч;
• предельно допустимое давление перед регулятором: 500 мбар;
• интеграция в систему с помощью фланцевых соединений DN 100;
• класс «А» герметичности по европейским стандартам EN 88-2;
• монтаж на горизонтальную трубу, пружиной вниз;
• встроенный фильтр, удаление посторонних примесей размером от 50 мкм;
• класс фильтрации: G2 по EN 779;
• рабочие температуры: -15...+60 °C;
• корпус из алюминия;
• конструктивные элементы из латуни, нержавеющей стали, стекловолокна с 30% нейлона, алюминия 11S, виледона, газонепроницаемой NBR-резины;
• настройка давления вращением регулировочного винта;
• срок службы при своевременном обслуживании: 40 лет.

Применение

Регулятор давления Madas AG работает с природным, сжиженным газом, азотом и другими неагрессивными сухими газами. Выполняет функции регулятора соотношения газ: воздух 1:1, ноль-регулятора. Давление газа регулируется относительно давления воздуха. Мощность горелки изменяется за счет изменения объема подачи воздуха.

Рекомендации по монтажу

Регулятор Madas AG размещается внутри помещений, исключающих наличие потенциальных источников возгорания. Во избежание риска утечек регулятор нельзя устанавливать в условиях агрессивной внешней среды, способной разрушить алюминий, сталь, каучук.

Регулятор встраивается в систему на горизонтальный трубопровод (пружина внизу). Стрелка на корпусе должна совпадать с ходом движения газа. При использовании в качестве регулятора соотношения необходимо, чтобы давление на входе в регулятор превышало максимальное давление после регулятора.

Рабочий ресурс и замена деталей

Плановая замена регулятора давления – через 40 лет эксплуатации (при необходимости раньше). Фильтр подвергается тщательной промывке или замене через месяц после ввода оборудования в эксплуатацию и затем каждые 5 лет. Рабочая мембрана и пружина после 5-летнего и 20-летнего использования должны быть заменены на новую. После разборки конструкции настройки сбрасываются, поэтому потребуется повторное задание параметров давления.

Достоинства:

• функции регулятора соотношения газ/воздух, ноль-регулятора;
• широкий диапазон регулирования выходного давления;
• высокий уровень герметичности;
• очистка потока от загрязнений;
• эксплуатационный ресурс 40 лет.
