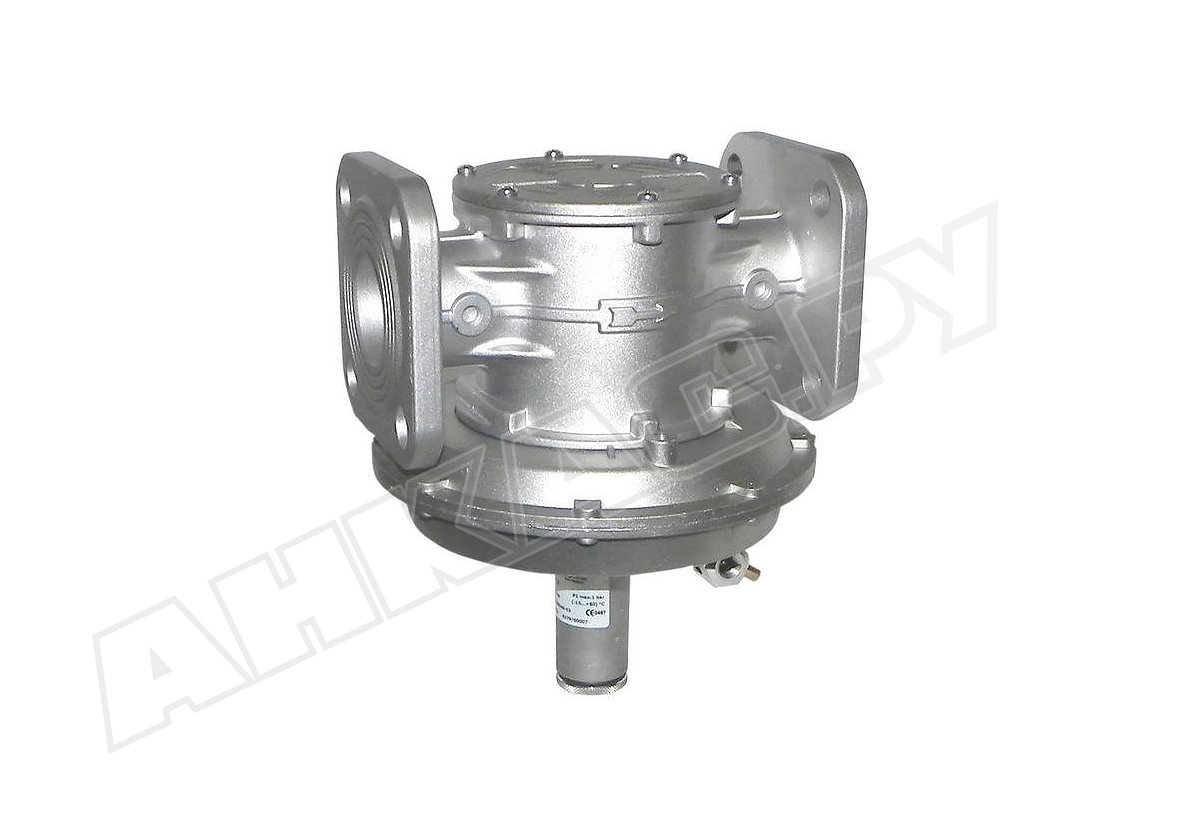

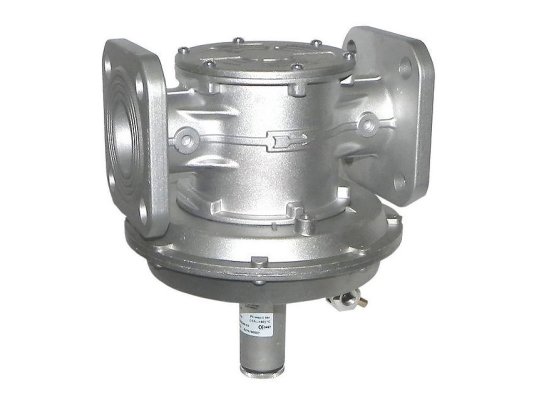

Регулятор давления газа Madas AG32I

Регулятор давления газа Madas AG32I востребован при сборке промышленных газовых установок с объемом потребления газа до 300 нм3/ч и давлением на входе до 0,5 бар. Отвечает за поддержание установленного соотношения давлений газа и воздуха в диапазоне 1:1…10:1 при образовании газовоздушной смеси. Соответствует классу «А» герметичности, что исключает утечки.

Рабочая среда

Регулятор может применяться в системах, потребляющих природный, сжиженный газ, другие нейтральные сухие газы.

Основные параметры:

• регулировка соотношения газ/воздух в пределах 1:1-10:1;
• предельное давление в распределительной сети: 500 мбар;
• давление газа на горелку: 2...120 мбар;
• монтаж в систему с помощью фланцевых соединений DN 32 ;
• соответствие европейским стандартам безопасности;
• пропускная способность: максимум 300 нм3/ч;
• герметичное исполнение, класс «А» по EN 88-2;
• фильтрация газа на входе, степень очистки 50 микрон;
• выход Rp 1/4" для соединения с воздушной магистралью;
• конструкция для интенсивного использования, промышленных условий эксплуатации;
• коррозиестойкий корпус из алюминиевого литья;
• долговечные детали из латуни, нержавеющей стали, алюминия 11S, стекловолокна с 30% нейлона;
• уплотнения из газонепроницаемого NBR-каучука/ виледона;
• эксплуатация при внешних температурах:-15...+60 °C;
• регулирование мощности горелки путем управления давлением воздуха;
• эксплуатационный ресурс: 40 лет до полной замены (в сборе).

Назначение

Регулятор Madas AG32I поддерживает необходимое соотношение газ/ воздух в пределах 1:1-10:1. Может выполнять функции ноль-регулятора. Встраивается в системы, требующие подачи газа под более высоким давлением, чем давление воздуха.

Место установки и монтаж

Регулятор давления газа устанавливается в помещениях, соответствующих требованиям к зоне 1 классификации взрывоопасных объектов. Не рассчитан на эксплуатацию в условиях агрессивной внешней среды, способной разрушить материал корпуса, деталей и уплотнений.

Монтаж регулятора допускается только на горизонтальную трубу с пружиной внизу. Для правильной сборки необходимо направить стрелку на корпусе в сторону горелки. Давление в подающей сети не должно превышать максимально допустимого значения. Для настройки используется манометр.

Достоинства:

• поддержание стабильных выходных параметров газ/воздух;
• широкий диапазон регулирования;
• герметичность конструкции класса «А»;
• использование в качестве регулятора соотношений, ноль-регулятора;
• очистка газа от грубых частиц на входе;
• полная замена после 40-летней эксплуатации.

Со склада и под заказ доступны регуляторы давления газа Madas с различными рабочими характеристиками, комплектацией и вариантами соединения. Всё оборудование испытано, сертифицировано, сопровождается заводской гарантией и подробными инструкциями.
