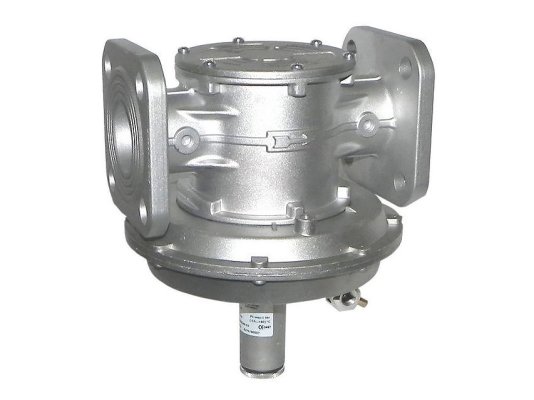

Регулятор давления газа Madas AG32R

Регулятор давления газа Madas AG32R позволяет решать различные задачи регулирования. Поддерживает заданное соотношение газ/ воздух в диапазоне 1:1-1:10. Подходит для промышленных газовых установок с расходом до 300 нм3/ч и давлением на входе не более 0,5 бар. Соответствует стандартам безопасности, утвержденным в ЕС.

Виды газа

Регулятор давления применяется для комплектации газовых котлов и теплогенераторов, работающих на природном газе по ГОСТ 5542-87 и других неагрессивных сухих газах.

Основные характеристики:

• сертификация по европейским нормам EN 88-2;
• диапазон рабочего давления газа: 2...120 мбар;
• монтаж с помощью фланцев DN 32;
• давление газа: максимум 500 мбар;
• рабочий диапазон (соотношение газ: воздух): от 1:1 до 1:10;
• применение в системах с потреблением газа до 300 нм3/ч;
• класс «А» герметичности по европейскому нормативу EN 88-2;
• встроенный фильтр для удаления примесей и частиц грязи более 50 микрон;
• выход к линии управления Rp 3/8";
• установка только на горизонтальную трубу с пружиной внизу;
• ограничения температур: до -15, +60 °C;
• изменение мощности горелки с помощью регулировки давления воздуха;
• эксплуатация в течение 40 лет при соблюдении рекомендаций производителя.

Область применения

Регулятор используется в системах, где требуется подача газа под давлением меньшим, чем давление воздуха. Выполняет функцию устройства регулирования соотношения газ/воздух при формировании газовоздушной смеси, а также ноль-регулятора.

Конструкция

Корпус с фланцевыми соединениями отлит из алюминия. Конструктивные элементы произведены из коррозиестойких материалов, не разрушаемых при контакте с газом: латуни OT-58, алюминия 11S, нержавеющей стали марки 430F, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона, виледона, газонепроницаемого NBR-каучука.

Основные элементы конструкции: пружина регулирования давления, устройство соотношения газ/ воздух с винтом настройки, байпас, винт калибровки нуля, раструб, заглушка, крышка. Предусмотрена трубка для подключения воздушной магистрали, штуцер для измерений давления. На корпус нанесена стрелка для правильного позиционирования регулятора при монтаже.

Место размещения

Регулятор давления газа устанавливается в помещениях с температурой до -15 °C, достаточной вентиляцией, без взрывоопасных предметов и веществ. Не подходит для работы в условиях окружающей среды, агрессивно воздействующей на конструктивные элементы и уплотнения.

Замена деталей

Замена регулятора в сборе осуществляется через 40 лет службы или раньше, при необходимости. Фильтр подлежит промывке от грязи или замене по истечении 1 месяца с начала использования и далее каждые 5 лет. Рабочая мембрана после 5-летней эксплуатации должна быть заменена на новую, а пружина – через 20 лет. После выполнения сервисных операций с разборкой конструкции требуется повторно настроить выходное давление.

Достоинства:

• поддержание заданного соотношения газ/воздух;
• герметичность конструкции класса «А»;
• очистка газа от грязи и примесей, защита от повреждений;
• регулирование в широком диапазоне;
• различные варианты применений (регулятор газ/воздух, ноль-регулятор);
• 40-летний срок эксплуатации.

У нас можно купить регуляторы давления газа для различных задач регулирования и области применения. Обращайтесь, подберем оптимальное оснащение.
