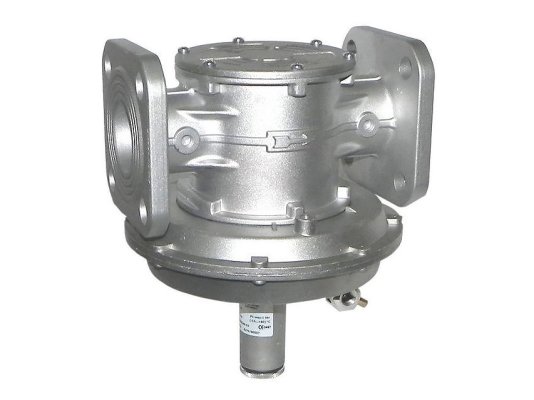

Регулятор давления газа Madas AG50I

Регулятор давления газа Madas AG50I подходит только для горизонтальных трубопроводов. Встраивается в крупные промышленные системы, сжигающие газ, для регулирования давления, безопасной и эффективной работы топочных установок. Поддерживает на необходимом уровне соотношение газ: воздух, заданное в пределах 1:1-10:1. Рассчитан на максимальное давление в газовой магистрали 0,5 бар и объем потребления газа до 500 нм3/ч.

Основные характеристики и особенности:

• конструкция класса «А» герметичности по EN 88-2;
• диапазон давления на выходе из регулятора: 2...120 мбар;
• настройка соотношения газ: воздух в пределах: от 1:1 до 10:1;
• давление перед регулятором: не более 500 мбар;
• пропускная способность: 500 нм3/ч;
• фланцевый способ соединения, размер фланцев DN 50;
• входной фильтр для удаления грубых частиц и примесей размером 50 мкм;
• класс фильтрации: G2 по EN 779;
• монтаж в горизонтальной ориентации с пружиной внизу;
• эксплуатационные температуры: -15...+60 °C;
• алюминиевый литой корпус, газонепроницаемые долговечные уплотнения;
• материал деталей: латунь, оцинкованная сталь, сталь марки 430F, алюминий 11S, стекловолокно с 30% нейлона;
• стрелка, нанесенная на корпус, для правильного размещения в системе.

Рабочая среда и назначение

Регулятор давления Madas рассчитан на работу с метаном, сжиженным газом, азотом, воздухом и другими неагрессивными газами. Поддерживает установленное соотношение давлений газ/воздух через управление воздушной линией. Используется в системах, требующих давления подачи газа выше давления воздуха. Применяется также в качестве ноль-регулятора для поддержания давления на нулевом уровне при изменении расхода газа.

Место установки регулятора

Регулятор давления газа Madas может устанавливаться в помещениях, соответствующих требованиям к зоне 1 взрывоопасности по ГОСТ Р 51330.9-99. Конструкция не рассчитана на эксплуатацию в условиях агрессивной внешней среды, разрушающей материал корпуса и конструктивных элементов.

Рабочий ресурс и замена деталей

Плановая замена регулятора – через 40 лет эксплуатации (при необходимости раньше). Фильтр требует промывки или замены через месяц после ввода оборудования в эксплуатацию и затем каждые 5 лет. Мембрана и пружина после 5-летней и 20-летней службы должны быть заменены на новую. После разборки конструкции настройки сбрасываются, поэтому требуется повторная регулировка выходного давления.

Достоинства:

• поддержание необходимого соотношения газ/воздух;
• высокий уровень герметичности конструкции, класс «А»;
• широкий диапазон регулирования;
• использование в качестве регулятора соотношений, ноль-регулятора;
• фильтр на входе потока, защита от повреждений грубыми частицами;
• полная замена через 40 лет.

У нас можно купить регуляторы давления газа для различных применений и задач регулирования. Регуляторы Madas AG испытаны, сертифицированы, поставляются с гарантией производителя.
