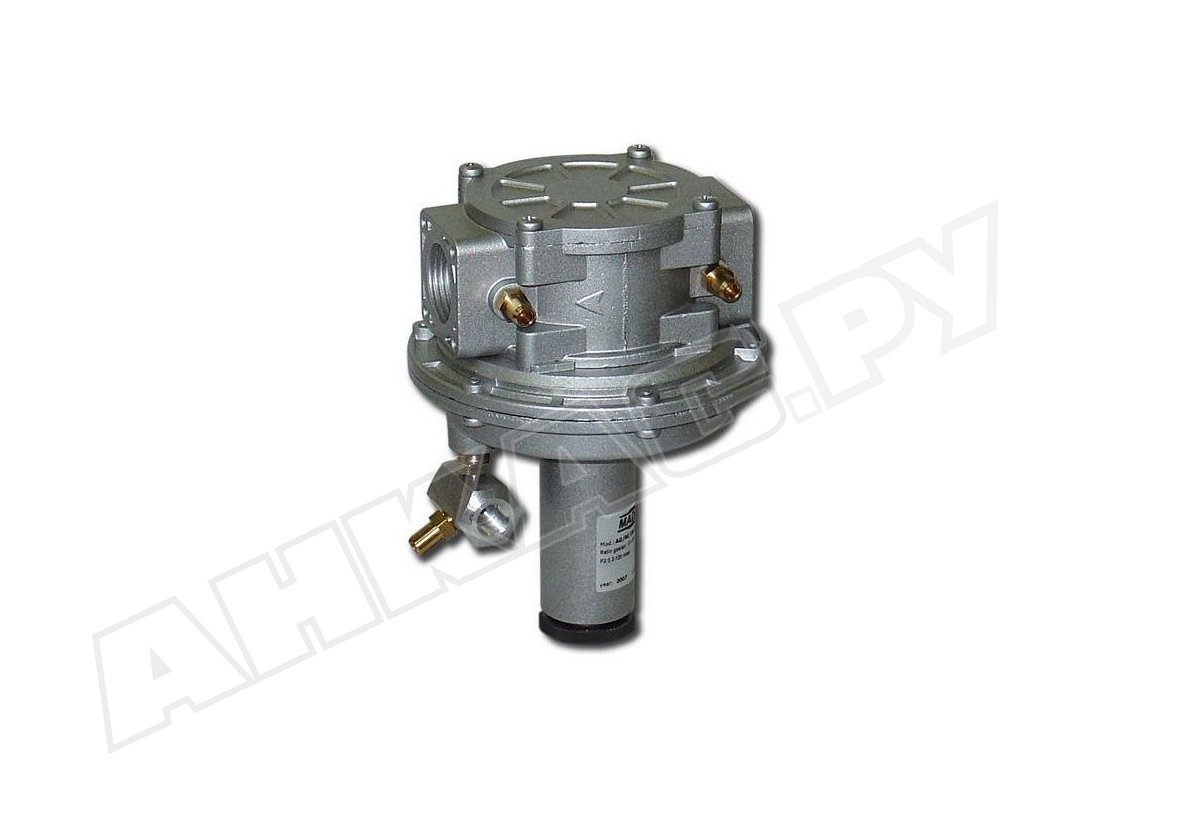

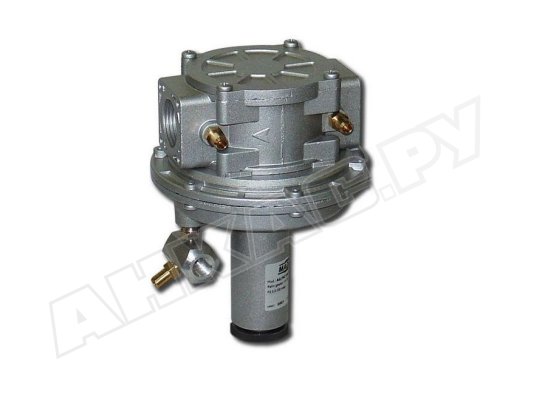

Регулятор давления газа Madas AGP02

Регулятор давления газа Madas AGP02 автоматически поддерживает давление газовоздушной смеси 1:1 путем изменения давления воздуха. Встраивается в газовые установки с давлением в магистрали до 500 мбар.

Характеристики и особенности:

• допустимое давление в распределительной сети: не более 500 мбар;
• регулировка давления пружины в диапазоне 2-120 мбар;
• резьбовое соединение Rp 1/2";
• соотношение газ: воздух: 1:1;
• встроенный фильтр со способностью очистки 50 мкм;
• максимальная пропускная способность: 30 нм3/ч;
• размещение в системе только на горизонтальный трубопровод пружиной вниз;
• эксплуатационные температуры: -15...+60 °C;
• параметры подключения к линии управления: Rp 1/4";
• срок замены регулятора в сборе: через 40 лет эксплуатации (при необходимости раньше).

Виды газа

Регулятор давления используется для работы с природным газом по ГОСТ 5542-87 и другими неагрессивными сухими газами. Применяется при потребности в давлении газа, сопоставимом давлению воздуха, а также как ноль-регулятор, поддерживающий нулевое давление на выходе при изменении расхода газа.

Конструкция и материалы

Регулятор собран в алюминиевом литом корпусе с резьбовыми соединениями. Материал конструктивных элементов и уплотнений: алюминий 11S, латунь, нержавеющая сталь марки 430F, оцинкованная сталь, углеводородостойкая резина NBR, нейлон 30% стекловолокно BER, виледон.

Основные элементы конструкции: корпус, регулирующая пружина, байпас, раструб, винт настройки нуля, заглушка, воздуховодная трубка. На корпусе предусмотрены штуцеры для отбора давления и стрелка, указывающая направление течения газа.

Место установки

Регулятор давления газа может устанавливаться в местах, соответствующих зоне 1 по ГОСТу Р 51330.9-99. Не подходит для применения в условиях агрессивного влияния внешней среды, способной вызвать разрушение материалов корпуса и конструктивных элементов (сталь, алюминий, каучук).

Обслуживание и замена запчастей

При эксплуатации регулятора Madas AGP02 необходимо ежегодно замерять исходящее давление, заменять (очищать от грязи) фильтр (через месяц после начала эксплуатации и каждые 5 лет), заменять рабочую мембрану и пружину (раз в 5 и 20 лет соответственно). При разборке конструкции ранее внесенные настройки давления сбрасываются, поэтому необходимо повторно отрегулировать выходные параметры.

Достоинства:

• сертификация по EN 88-2;
• точные выходные параметры согласно настройке;
• широкий диапазон регулировки давления;
• фильтрация потока на входе в регулятор;
• полная замена (в сборе) через 40 лет.

Компания Madas выпускает регуляторы давления газа для решения различных задач регулирования давления. Полный ассортимент регуляторов давления представлен в каталоге.
