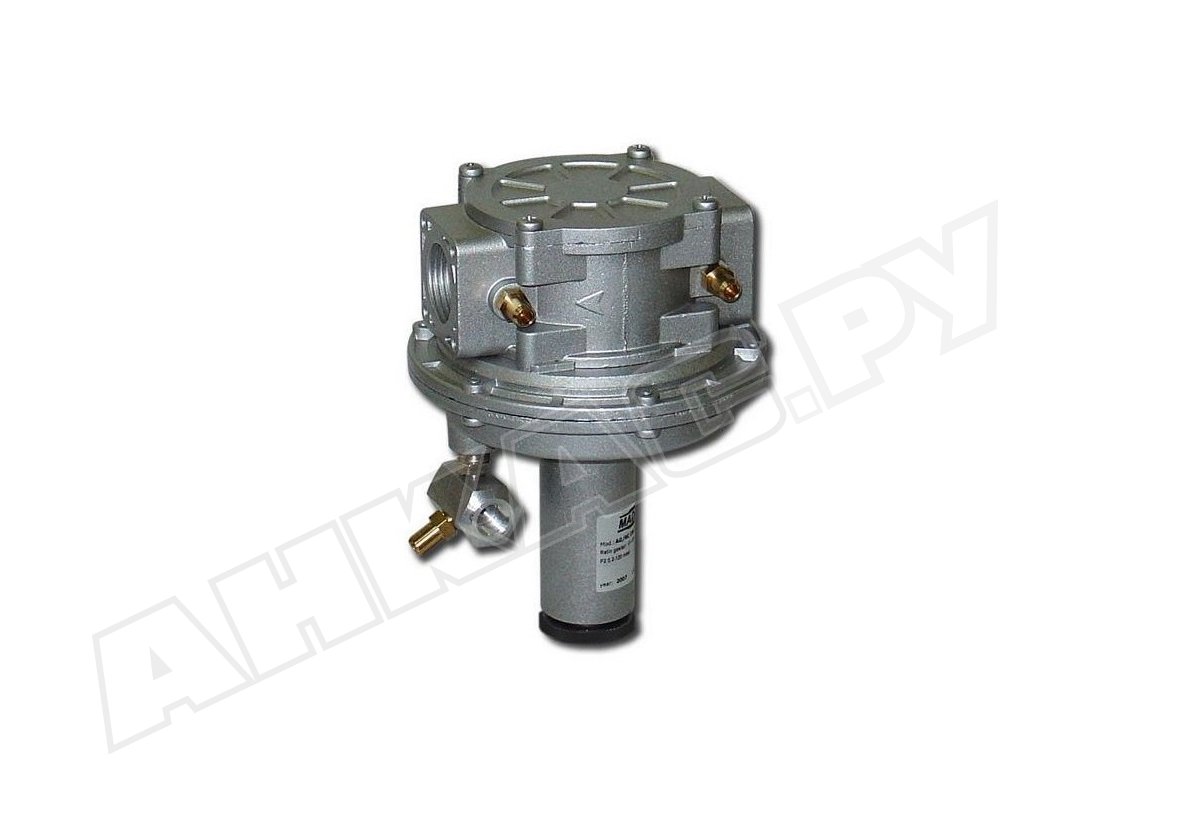

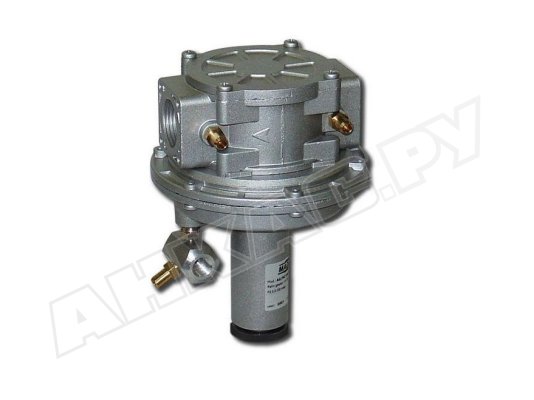

Регулятор давления газа Madas AGP02R

Регулятор давления газа Madas AGP02R применяется в системах с давлением газа равным или меньшим давлению воздуха. Позволяет регулировать соотношение газ/ воздух в диапазоне 1:1…1:10. Встраивается в промышленные топочные установки с давлением в магистрали до 0,5 бар.

Характеристики и особенности:

• рабочий диапазон давления газа: 2-120 мбар;
• резьбовой способ соединения Rp 1/2";
• максимальное входное давление: 500 мбар;
• задание пропорции газ: воздух: от 1:1 до 1:10;
• максимальная пропускная способность: 30 нм3/ч;
• монтаж в систему только на горизонтальный трубопровод пружиной вниз;
• стабильная работа при температурах окружающего воздуха -15...+60 °C;
• подключение к линии управления: Rp 1/4";
• очистка газа от примесей и грязи размером от 50 мкм;
• эксплуатационный ресурс: 40 лет (или раньше, при необходимости) при замене основных деталей.

Применение

Регулятор давления используется для промышленного оборудования, потребляющего метан, сжиженный газ, воздух, азот и прочие инертные сухие газы. Выходное давление регулируется с учетом заданного соотношения газ/ воздух. Мощность горелки варьируется при воздействии на устройство подачи воздуха.

Конструкция и материалы

Регулятор собран в алюминиевом корпусе с резьбовыми отверстиями. Изготовлен из материалов, стойких к составу газов, коррозии, износу. Корпус и детали произведены из литого алюминия, латуни OT-58, алюминия 11S, нержавеющей стали марки 430F, оцинкованной нержавеющей стали, газонепроницаемого NBR-каучука, стекловолокна с 30% нейлона, виледона.

Основные элементы конструкции: корпус, регулировочная пружина, устройство соотношения газ/воздух, байпас, раструб, винт регулировки рабочих параметров, заглушка, трубка подсоединения к воздуховоду, штуцер для замеров давления. На корпус нанесена стрелка, которая должна быть совмещена с ходом потока при монтаже регулятора.

Место размещения

Регулятор давления газа устанавливается в помещениях зоны 1 по ГОСТу Р 51330.9-99. Запрещена эксплуатация регулятора в местах, где внешняя среда может разрушить металлические части и уплотнения.

Обслуживание

При эксплуатации регулятора Madas AG требуется своевременно выполнять мероприятия:

• замерять выходное давление (ежегодно);
• менять или очищать от грязи фильтр (по истечении одного месяца после начала эксплуатации и затем каждые 5 лет);
• заменять рабочую мембрану и пружину с периодичностью 5 и 20 лет соответственно.

После разборки конструкции необходимо повторно отрегулировать рабочие параметры.

Достоинства:

• поддержание точных параметров давления «после себя» с учетом настройки;
• соответствие европейским стандартам безопасности EN 88-2;
• широкий рабочий диапазон;
• очистка газа от посторонних примесей;
• продолжительная служба.

Другие регуляторы давления газа от компании Madas представлены в каталоге. Узнать больше информации о характеристиках и особенностях оборудования можно у наших специалистов.
