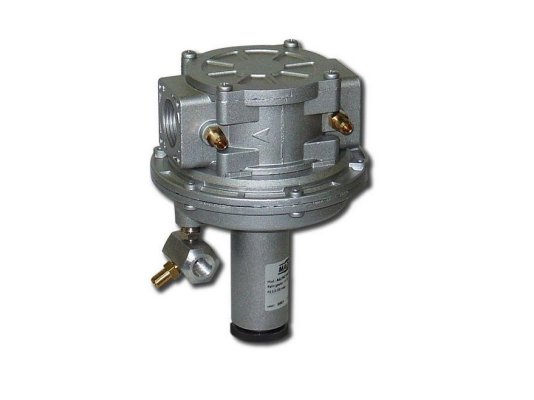

Регулятор давления газа Madas AGP03

Регулятор давления газа Madas AGP03 используется для оснащения промышленного оборудования, потребляющего природный газ и другие инертные газы. Сертифицирован по европейским стандартам. Поддерживает равную пропорцию давления газа и воздуха. Подходит для газовых установок с давлением в магистрали до 0,5 бар.

Характеристики и особенности:

• регулировка давления рабочей пружины в диапазоне 2-120 мбар;
• входящее давление газа: не более 500 мбар;
• резьбовое соединение Rp 3/4";
• соотношение газа и воздуха: 1:1;
• максимальная пропускная способность: 30 нм3/ч;
• допустимая монтажная ориентация: горизонтальная, пружина внизу;
• рабочие температуры (окружающая среда): -15...+60 °C;
• подключение к линии управления: Rp 1/4";
• встроенный фильтр со способностью очистки 50 мкм;
• срок замены регулятора в сборе: через 40 лет службы (при необходимости раньше).

Виды газа

Регулятор давления используется для работы с природным газом по ГОСТ 5542-87, воздухом, азотом и другой неагрессивной средой (только сухой газ). Применяется в системах образования газовоздушной смеси для поддержания равенства давлений газа и воздуха, а также в качестве ноль-регулятора.

Конструкция и материалы

Регулятор давления газа оснащен литым корпусом из сплава алюминия. Для монтажа в систему предусмотрены отверстия с внутренней резьбой. Материал конструкции и уплотнений: алюминий 11S, латунь, нержавеющая сталь марки 430F, оцинкованная сталь, газонепроницаемая резина NBR, нейлон 30% стекловолокно BER, Viledon.

Основные элементы конструкции: корпус, пружина регулировки исходящего давления, байпас, раструб, винт калибровки нуля, заглушка, трубка подсоединения к воздуховоду. На корпусе смонтированы штуцеры для подключения манометра и замеров давления.

Требования к месту размещения

Регулятор давления газа подходит для эксплуатации в местах, соответствующих зоне 1 по ГОСТу Р 51330.9-99. Не рассчитан на работу в условиях агрессивной среды, которая разрушает металлические части и материал уплотнений.

Обслуживание и замена запчастей

При эксплуатации регулятора Madas AGP03 требуется ежегодно проводить замеры давления на выходе, заменять или чистить от грязи фильтр (через месяц после начала эксплуатации и далее каждые 5 лет), заменять рабочую мембрану и пружину (каждые 5 лет и через 20 лет соответственно). При разборке-сборке конструкции заданные настройки не сохраняются, поэтому необходимо заново отрегулировать параметры давления.

Достоинства:

• сертификация по EN 88-2;
• поддержание стабильного давления с учетом настройки;
• широкий диапазон регулировки давления пружины;
• очистка газа на входе в регулятор;
• замена регулятора в сборе через 40 лет.

Компания Madas производит регуляторы давления газа с различными диапазонами настройки пружины и параметрами соединений. Доступны модификации с устройствами соотношения газ/воздух 1:1...1:10 и 1:1...10:1.
