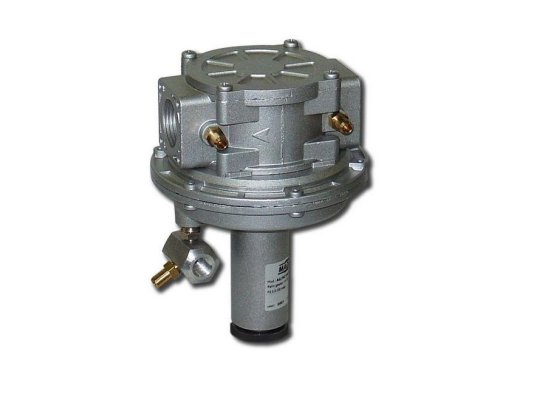

Регулятор давления газа Madas AGP04R

Регулятор давления газа Madas AGP04R предназначен для оснащения промышленного оборудования, потребляющего метан, сжиженный газ и другие инертные газы. Сертифицирован по европейским стандартам. Поддерживает давление на установленном уровне в соответствии с настройкой соотношения газ/воздух в диапазоне 1:1…1:10. Рассчитан на давление в газовой магистрали до 0,5 бар.

Характеристики и особенности:

• диапазон исходящего давления от 2 до 120 мбар;
• резьбовой способ присоединения Rp 1";
• давление перед регулятором: до 500 мбар;
• регулировка соотношения газ: воздух от 1:1 до 1:10;
• пропускная способность: до 30 нм3/ч;
• монтаж на горизонтальный трубопровод пружиной вниз;
• температуры эксплуатации: -15...+60 °C;
• фильтрация потока на входе, фильтрующая способность 50 мкм;
• эксплуатационный ресурс: 40 лет при условии своевременного обслуживания и замены деталей.

Применение

Регулятор давления применяется в составе промышленных систем, работающих на метане, сжиженном газе, воздухе, инертных газах. Давление выходящего газа регулируется в соответствии с установленным соотношением газ/воздух. Мощность горелки изменяется при изменении давления воздуха. Регулятор может выполнять функцию ноль-регулятора.

Исполнение и материалы

Регулятор Madas AG оснащен литым алюминиевым корпусом с резьбовыми отверстиями. Изготовлен из материалов, стойких к составу газов, коррозии, износу. Узлы и детали произведены из латуни OT-58, алюминия 11S, нержавеющей стали марки 430F, оцинкованной стали, стекловолокна с 30% нейлона, NBR-каучука, виледона.

Основные элементы конструкции: корпус, регулировочная пружина, устройство соотношения газ/ воздух, байпас, раструб, винт настройки давления, заглушка, трубка подсоединения к воздуховоду, штуцер для замеров давления. На корпус нанесена стрелка для правильного позиционирования регулятора при монтаже (должна направляться в сторону горелки).

Рабочее помещение

Регулятор давления газа рассчитан на размещение в местах, соответствующих требованиям по взрыво-, пожаробезопасности. Не подходит для эксплуатации в условиях окружающей среды, негативно воздействующей на материал конструкции и уплотнений.

Замена деталей

Периодически необходимо заменять или очищать фильтр (после одного месяца от начала эксплуатации, а затем каждые 5 лет), менять мембрану и пружину (через 5 и 20 лет службы соответственно). После разборки конструкции требуется повторно настроить рабочие параметры регулятора.

Достоинства:

• стабильное давление с учетом настройки;
• широкий диапазон регулирования;
• соответствие европейским стандартам EN 88-2;
• фильтрация газа на входе;
• многолетняя служба.

Регуляторы давления газа Madas с другими рабочими диапазонами и параметрами присоединения представлены в нашем каталоге. Обращайтесь, чтобы узнать больше информации.
