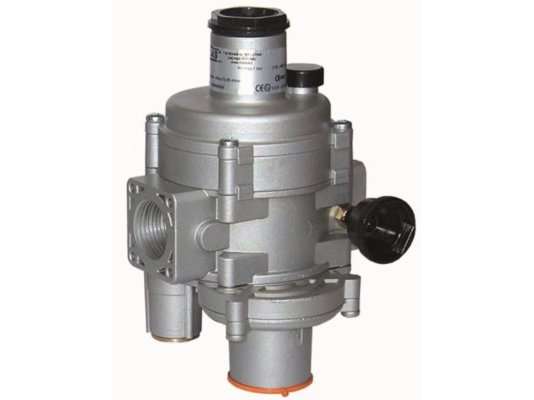

Регулятор давления газа Madas FBC02Z 130

Регулятор давления газа Madas FBC02Z 130 используется для сборки газовых установок с небольшим расходом газа. Безопасно понижает высокое давление (до 6 бар) до установленного значения. Давление после регулятора остается постоянным при перепадах давления в магистрали. Регулятор входит в серию «Компакт» с фильтром и дополнительными защитным клапанами.

Регулятор версии «КОМПАКТ» оснащен:

• газовым фильтром на входе с глубиной очистки 50 микрон;
• предохранительно-запорным клапаном по превышению/ понижению давления;
• предохранительно-сбросным клапаном для стравливания небольшого количества газа при кратковременном выходе давления за установленную границу;
• заменяемой пружиной регулирования давления;
• компенсационной мембраной для стабилизации входного давления.

Применение

Благодаря универсальным характеристикам и высокому уровню герметичности регулятор может использоваться в составе бытового и промышленного газового оборудования с небольшим расходом. Рабочей средой является природный, сжиженный газ, азот, воздух и другие неагрессивные газы, соответствующие ГОСТ 5542-87.

Основные характеристики:

• комбинированный регулятор с фильтрующим элементом серии «Компакт»;
• уменьшенный размер седла (диаметр 14 мм);
• входное давление: не более 6000 мбар;
• герметичность конструкции класса «А» по европейскому стандарту EN 88-2;
• пропускная способность: от 0,1 до 25 нм3/ч;
• рабочий диапазон: 35-120 мбар;
• неравномерность регулирования выходного давления: ±10%;
• настройка срабатывания ПЗК в пределах: 18-50 мбар/ 40-180 мбар;
• срабатывание ПСК в диапазоне 40-180 мбар;
• время закрытия запорного клапана < 1 сек.;
• параметры присоединения: внутренняя резьба Rp 1/2";
• диапазон эксплуатационных температур: -40...+60 °C;
• горизонтальный или вертикальный вариант размещения в системе;
• установка в зонах 1 или 2 взрывоопасности по ГОСТ.

Регулятор давления газа нельзя использовать для установки в местах с агрессивным воздействием внешней среды, способной разрушить сталь, алюминий, каучук. При уличном размещении требуется исключить попадание на корпус осадков. Для помещений с плохой вентиляцией предусмотрена возможность отведения сбросной трубы от ПСК.

Достоинства:

• комбинированный регулятор с защитными клапанами;
• встроенный газовый фильтр на 50 мкм;
• стабильное выходное давление при изменении давлении на входе;
• широкий диапазон эксплуатационных температур;
• герметичная конструкция, работа без утечек;
• монтаж в горизонтальном или вертикальном положении;
• 2-летнияя гарантия завода.

Регуляторы давления газа Madas FBC доступны с соединениями: Z – прямое (линейное), R, F – угловое, M – U-образное.
