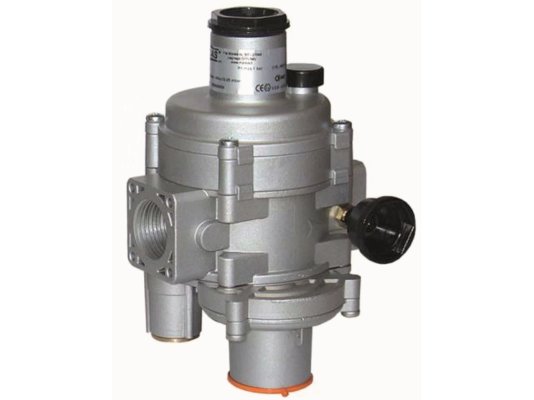

Регулятор давления газа Madas FBC03Z 110

Регулятор давления газа Madas FBC03Z 110 за счет уменьшенного размера седла имеет сниженную пропускную способность в сравнении с моделями «Стандарт». Оптимален для систем с небольшим расходом газа. В состав комбинированной конструкции входят предохранительные клапаны, повышающие уровень безопасности газовой установки. Для дополнительной защиты регулятора и последующих устройств предусмотрен встроенный фильтр.

Регуляторы версии «КОМПАКТ» укомплектованы:

• предохранительно-запорным клапаном, срабатывающим при превышении/ недостаточности выходного давления отсечкой потока;
• предохранительно-сбросным клапаном, реагирующим на непродолжительное избыточное давление стравливанием небольшого количества газа;
• фильтрующим элементом со степенью очистки 50 микрон;
• заменяемой пружиной регулировки давления.
• Регуляторы давления газа Madas FBC поставляются с соединениями: Z – прямое (линейное), R, F – угловое, M – U-образное.

Применение

Регулятор давления Madas FBC служит для безопасного снижения входного давления газа и поддержания «после себя» на заданном уровне, независимо от изменения исходного давления и объема потребления. За счет универсальных характеристик регулятор подходит для оснащения бытовых и промышленных устройств низкого давления, работающих на природном, сжиженном газе и других неагрессивных газах по ГОСТ 5542-87.

Основные характеристики:

• комбинированная конструкция серии «Компакт»;
• уменьшенное седло (диаметр 14 мм);
• давление в газовой магистрали: не выше 6000 мбар;
• класс «А» герметичности по европейским нормам EN 88-2;
• пропускная способность: от 0,1 до 25 нм3/ч;
• настройка рабочего давления в пределах 10-30 мбар;
• неравномерность регулирования исходящего давления: ±10%;
• настройка отсечного клапана в пределах 10-30 мбар/ 12-70 мбар;
• регулировка давления сбросного клапана в диапазоне 11-85 мбар;
• отсечка потока при срабатывании ПЗК < 1 сек.;
• отверстия с резьбой Rp 3/4" для фиксации к трубопроводу;
• прямое (линейное) соединение;
• рабочая температура (окружающая среда): -40...+60 °C.

Особенности монтажа

Допускается монтаж на горизонтальный или вертикальный трубопровод. Место размещения: зона 1 или 2 взрывоопасности по ГОСТ.

Регулятор давления газа не подходит для установки в местах с агрессивной средой, разрушающей сталь, алюминий, каучук. При уличном размещении важно защитить корпус от атмосферных осадков и обледенения. В помещениях, где отсутствует достаточная вентиляция, необходимо вывести трубу от ПСК наружу.

Достоинства:

• комбинированное устройство с фильтром и защитными клапанами;
• стабильное выходное давление газа независимо от давления в магистрали;
• широкий диапазон эксплуатационных температур;
• высокий уровень герметичности, класс «А»;
• горизонтальная и вертикальная установка;
• 2-летний срок гарантии.

Обслуживание и замена деталей

Для долговечной службы регулятора необходимо своевременно промывать / заменять фильтр и выполнять замену основных деталей. Сроки проведения сервисных операций:

• промывка/ замена фильтра (фильтрующего элемента) – через месяц с начала работы и далее каждые 5 лет;
• проверка давления на выходе, пределов срабатывания ПЗК, ПСК – 1 раз в 6 месяцев;
• замена мембран регулятора и ПЗК – каждые 5 лет;
• замена пружин: через 20 лет.

Общий срок службы: 40 лет при соблюдении рекомендаций по монтажу и эксплуатации.
