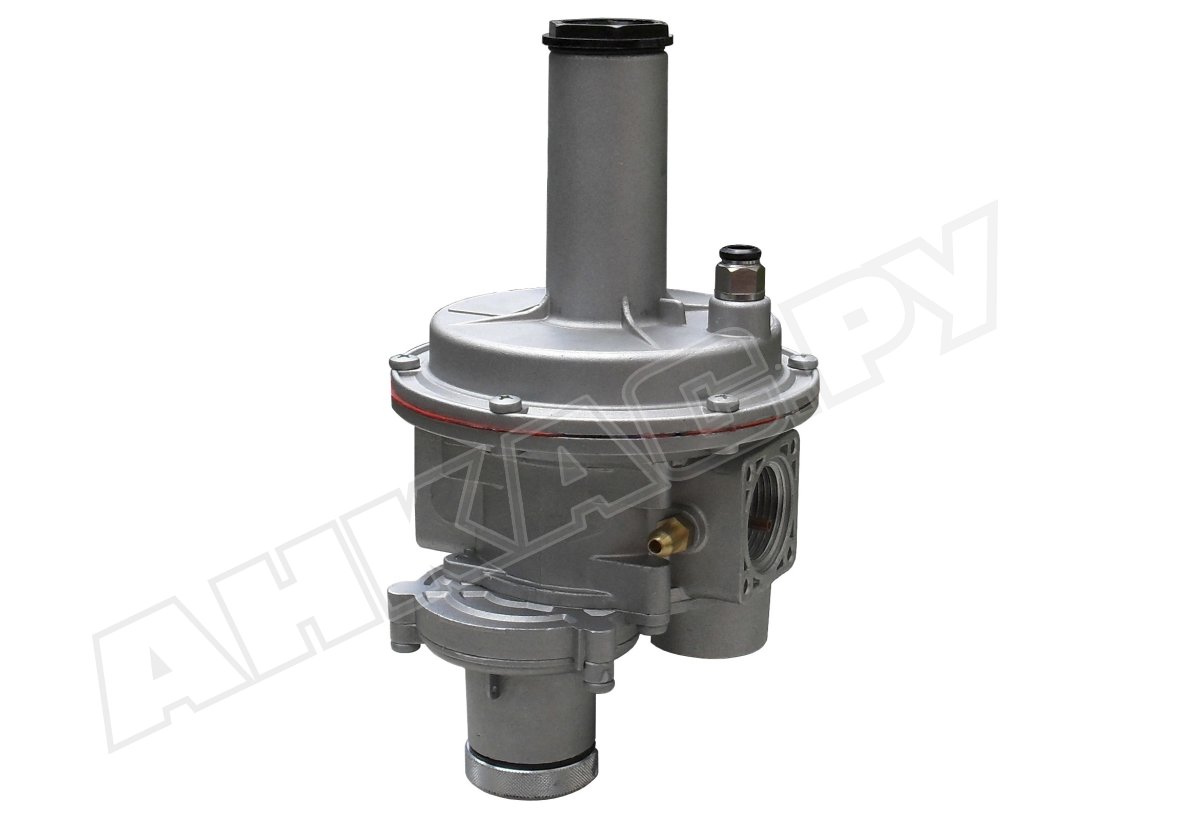

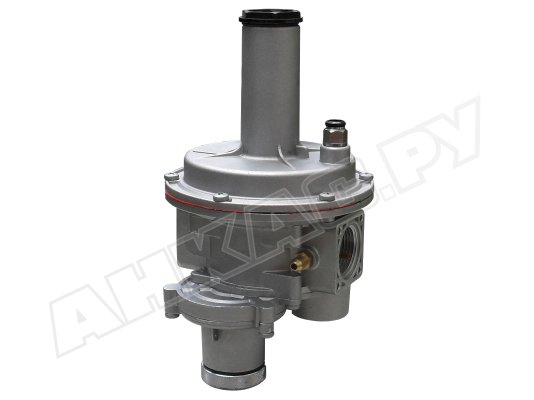

Регулятор давления газа Madas FBH02Z 110

Регулятор давления газа Madas FBH02Z 110 используется в промышленных установках редуцирования давления неагрессивного сухого газа. Входит в линейку комбинированных устройств со встроенным фильтром и защитными клапанами. Стабилизирует и поддерживает выходное давление на заданном уровне при изменяющемся давлении в магистрали.

Виды газа

Регулятор подходит для работы с метаном, пропан-бутаном, азотом, воздухом и другими неагрессивными сухими газами, соответствующими госстандарту 5542-87. Доступны модификации для биогаза и агрессивных газов (с маркировкой В и W).

Рабочие параметры:

• комбинированный регулятор прямого действия;
• давление перед регулятором: не более 6000 мбар;
• настройка выходного давления от 900 до 1500 мбар;
• точность регулирования ±10 %;
• диапазоны срабатывания запорного клапана: 1000-2000 мбар/ 600-800 мбар;
• настройка сбросного клапана в пределах: 1100-2500 мбар;
• минимальная пропускная способность: 0,1 нм3/ч;
• класс «А» герметичности по стандартам EN 88-2, работа без утечек;
• время закрытия ПЗК < 1 сек.;
• прямое (линейное) соединение (литера Z);
• отверстия с внутренней резьбой Rp 1/2";
• горизонтальная или вертикальная ориентация (рекомендуется вверх пружиной);
• эксплуатационные температуры: -40...+60 °C;
• место установки: зоны 1 или 2 взрывоопасности по ГОСТ.

Основные комплектующие

Комбинированный регулятор Madas FBH оснащен:

• предохранительно-запорным клапаном (ПЗК) для прерывания подачи газа при недопустимом снижении (отсутствии) или повышении контролируемого давления;
• предохранительно-сбросным клапаном (ПСК), который стравливает газ через специальное отверстие при кратковременном превышении давления заданной величины;
• встроенным фильтром 50 мкм для очистки газа от загрязнений.

Особенности размещения

Комбинированный регулятор не пригоден для эксплуатации в местах, где внешняя среда способна вызвать разрушение металлических частей конструкции и уплотнений.

Техобслуживание

Средний срок службы регулятора составляет 40 лет. Каждые полгода выполняются замеры исходящего давления и пределов срабатывания ПСК, ПЗК. Через 5 лет/ 20 лет заменяется мембрана регулятора, мембрана ПЗК / пружины.

Достоинства:

• комбинированное устройство с запорным и сбросным клапанами;
• стабильное выходное давление газа при скачках давления в магистрали;
• быстрое срабатывание запорного клапана;
• безопасная эксплуатация при низких температурах воздуха;
• высокий уровень герметичности;
• горизонтальное или вертикальное размещение;
• 2-летняя гарантия завода.

Регуляторы давления газа Madas FBH выпускаются с различными вариантами соединений: Z – линейное, F – вход снизу, выход сбоку, R – вход сбоку, выход вниз, M – вход снизу, выход вниз. Вся актуальная линейка регуляторов давления представлена в каталоге.
