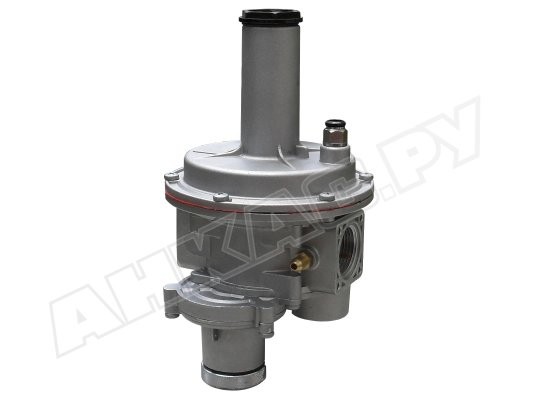

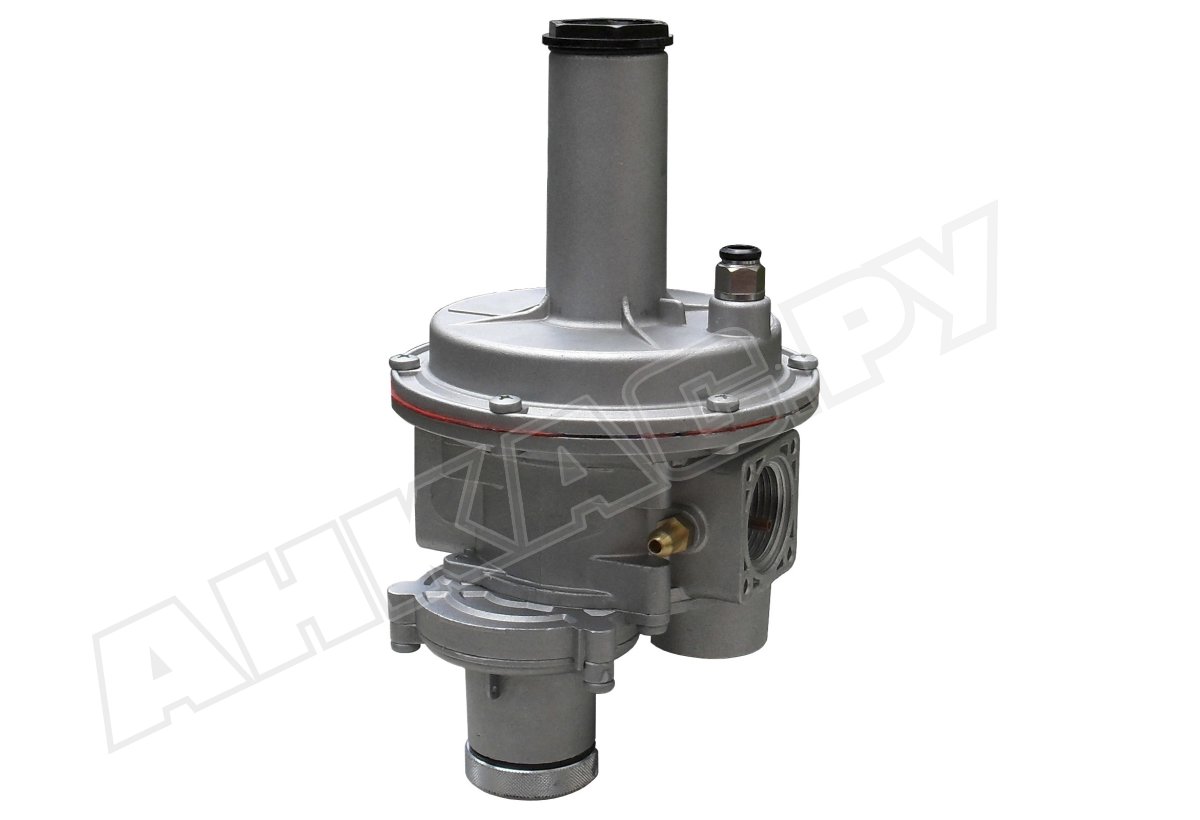

Регулятор давления газа Madas FBH02Z 130

Регулятор давления газа Madas FBH02Z 130 встраивается в промышленные системы редуцирования давления неагрессивных газов. Стабилизирует и автоматически поддерживает давление на заданном уровне с учетом настройки регулирующей пружины. Входит в линейку комбинированных устройств со встроенными защитными клапанами (запорным и сбросным) и фильтром. Рассчитан на максимальное давление в магистрали 6000 мбар.

Виды газа

Регулятор давления подходит для метана, сжиженного газа и других неагрессивных сухих газов, соответствующих стандарту 5542-87. Доступны модификации в специальном исполнении для биогаза и агрессивных газов (В и W).

Рабочие параметры:

• комбинированный регулятор прямого действия;
• точность регулирования выходного давления ±10 %;
• давление на входе в регулятор: до 6000 мбар;
• диапазон рабочего давления: 1800-3600 мбар;
• давление срабатывания ПЗК: 2200-4200 мбар/ 900-2600 мбар;
• настройка сбросного клапана в пределах: 2000-4600 мбар;
• минимальный расход газа: 0,1 нм3/ч;
• работа без утечек, герметичная конструкция класса «А» по EN 88-2;
• время закрытия ПЗК < 1 сек.;
• прямое (линейное) соединение, параметры резьбы: Rp 1/2";
• установка в горизонтальном или вертикальном положении;
• допустимые рабочие температуры: -40...+60 °C;
• заявленный ресурс службы: 40 лет.

При установке регулятора рекомендуется пружину направлять вертикально вверх. В другой ориентации срок службы регулятора сокращается.

Оснащение

Комбинированный регулятор Madas FBH оснащен:

• предохранительно-запорным клапаном (ПЗК), перекрывающим подачу газа при достижении предельных значений по повышенному и пониженному давлению, а также при отсутствии давления;
• предохранительно-сбросным клапаном (ПСК), стравливающим через сбросное отверстие избыточное давление газа при превышении выходного давления заданной величины;
• газовым фильтром с глубиной очистки 50 мкм;
• компенсационной мембраной, стабилизирующей входное давление;
• регулируемой пружиной заданного диапазона давления.

Особенности установки

Комбинированный регулятор пригоден для размещения в зонах 1 или 2 взрывоопасности по ГОСТ. Не подходит для мест с агрессивной внешней средой, способной разрушить материалы корпуса и конструктивных элементов.

Область применения

Регулятор давления востребован в узлах редуцирования давления промышленных установок, на газорегуляторных пунктах, станциях распределения газа и других объектах газоснабжения.

Достоинства:

• широкий диапазон регулирования;
• стабильные выходные параметры давления;
• предохранительные клапаны для безопасной эксплуатации;
• быстрое срабатывание ПЗК (< 1 сек.);
• морозостойкое исполнение;
• 2-летнее гарантийное обслуживание.

Другие модификации серии FBH

Регуляторы давления газа Madas FBH выпускаются с разными типами соединений: маркировка Z – линейное, F, R – угловое, M – U-образное. Доступны различные диапазоны выходного давления и размеры соединительных отверстий (DN 32 – DN 100).
