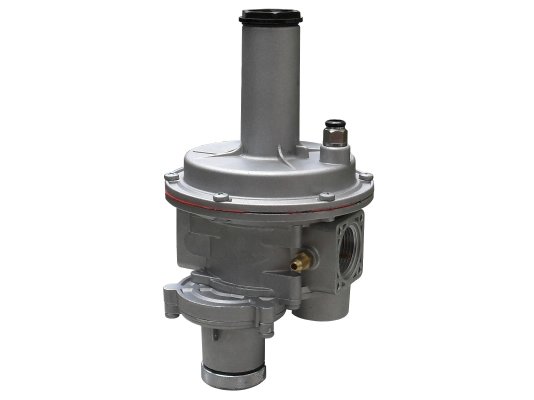

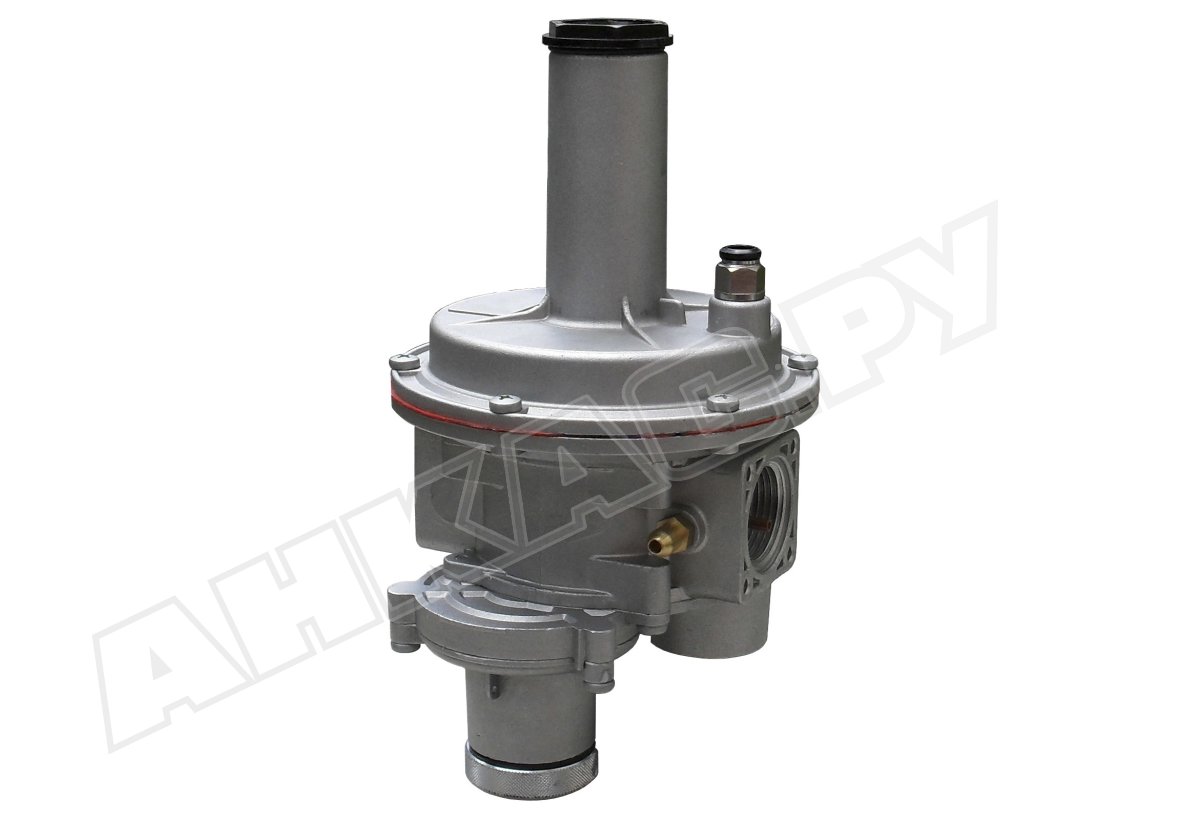

Регулятор давления газа Madas FBH03Z 120

Регулятор давления газа Madas FBH03Z 120 служит для редуцирования и автоматического поддержания давления на постоянном уровне, несмотря на колебания давления в распределительной сети и изменения расхода газа. Оснащен регулируемой пружиной для задания выходного давления. В состав регулятора входит предохранительный запорный механизм, прерывающий подачу газа при аварийном повышении или недостаточности контролируемого давления. Дополнительный сбросной клапан срабатывает при непродолжительном скачке давления, сбрасывая небольшой объем газа в атмосферу.

Рабочая среда

Регулятор давления применяется для метана, сжиженного газа, воздуха, азота и других неагрессивных сухих газов, соответствующих стандарту 5542-87. Доступны версии в специальном исполнении для биогаза и агрессивных газов (с маркировкой В и W в названии).

Основные параметры:

• регулятор прямого действия комбинированной конструкции;
• давление в главной магистрали: до 6000 мбар;
• настройка выходного давления от 1500 до 1800 мбар;
• регулирование с точностью ±10 %;
• настройка давления срабатывания ПЗК: 1800-3300 мбар/ 600-800 мбар;
• пределы срабатывания сбросного клапана: 1700-2800 мбар;
• минимальный расход газа: 0,1 нм3/ч;
• герметичное исполнение, класс «А» по стандарту EN 88-2;
• время закрытия ПЗК < 1 сек.;
• прямое (линейное) соединение, отверстия с внутренней резьбой Rp 3/4";
• установка на горизонтальный или вертикальный трубопровод;
• продолжительность службы: 40 лет.

Рекомендуемое положение пружины – вертикально вверх. При размещении в другой ориентации рабочий ресурс регулятора сокращается.

Оснащение

В комбинированную конструкцию входят:

• предохранительно-запорный клапан (ПЗК), перекрывающий поток газа при недопустимо низком/ высоком выходном давлении (или отсутствии давления);
• предохранительно-сбросной клапан (ПСК), выпускающий излишнее количество газа через сбросное отверстие при кратковременном скачке давления;
• фильтр грубой очистки, удерживающий частицы грязи размером от 50 мкм;
• компенсационная мембрана для стабилизации давления;
• регулируемая пружина для задания выходного давления.

Особенности эксплуатации

Комбинированный регулятор рассчитан на эксплуатацию при температурах окружающего воздуха -40...+60 °C. Устанавливается в зоны 1 или 2 взрывоопасности. Не подходит для размещения в местах с агрессивной внешней средой, способной вызвать разрушение корпуса и конструктивных элементов регулятора.

Применение

Регулятор давления Madas FBH используется в крупных промышленных установках редуцирования давления газа. Входит в состав газорегуляторных пунктов, газораспределительных станций и других объектов газоснабжения.

Достоинства:

• постоянное выходное давление;
• защитные клапаны для повышения безопасности эксплуатации;
• быстрое срабатывание ПЗК (< 1 сек.);
• встроенный газовый фильтр;
• высокий уровень герметичности;
• компенсация входного давления;
• горизонтальное или вертикальное положение в системе;
• широкий диапазон эксплуатационных температур;
• 2-летнее гарантийное обслуживание.

Линейка FBH

Регуляторы давления газа Madas линейки FBH имеют разные варианты соединений: маркировка Z – линейное, F, R – угловое, M – U-образное. Доступны другие диапазоны настройки выходного давления и размеры соединений (DN 32 – DN 100).
