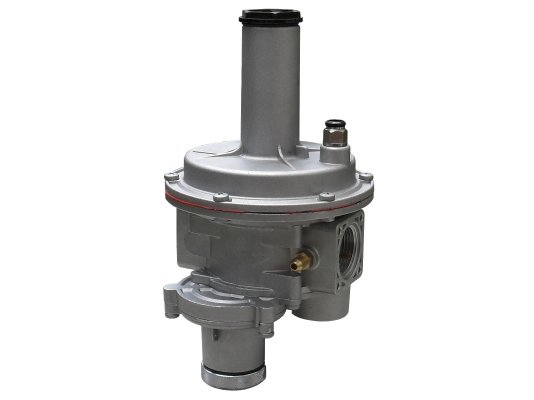

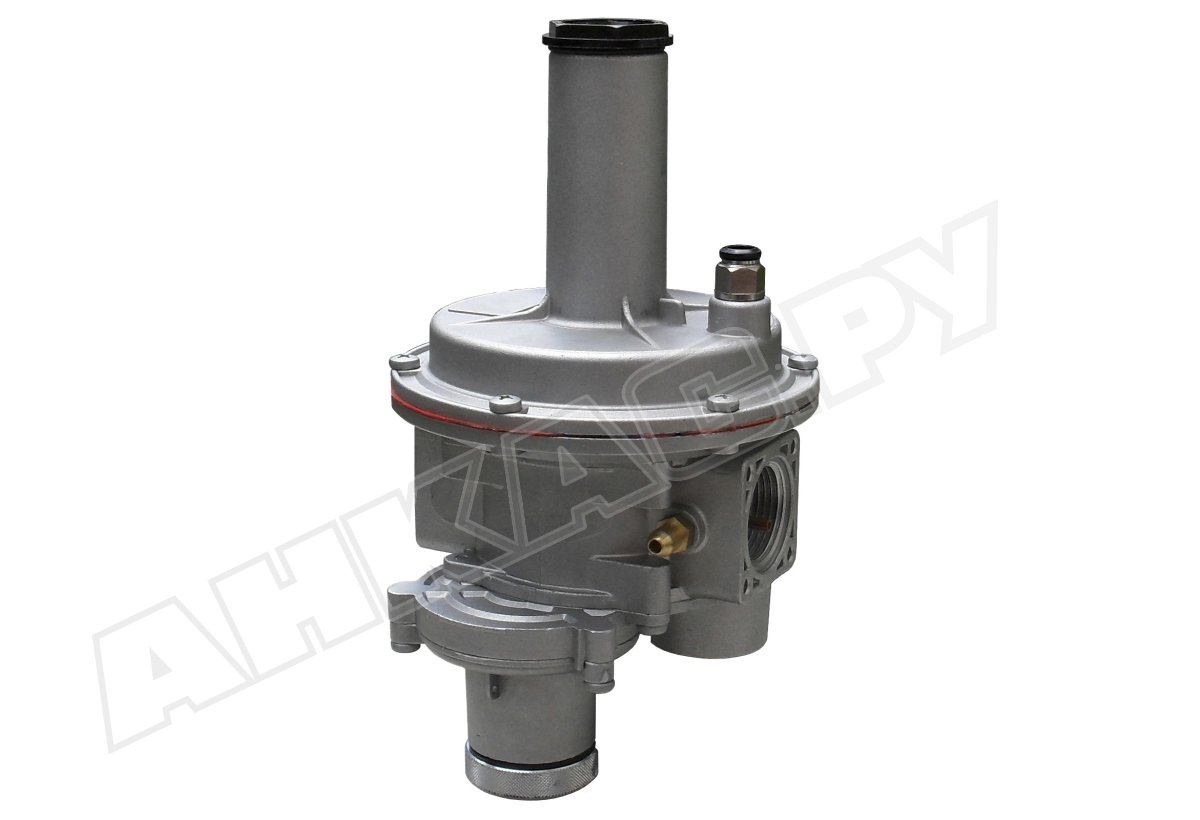

Регулятор давления газа Madas FBH03Z 130

Регулятор давления газа Madas FBH03Z 130 рассчитан на применение в системах промышленной подачи неагрессивного газа. Понижает и автоматически поддерживает давление на установленном уровне в соответствии с настройкой пружины. Оснащен дополнительными клапанами безопасности (запорным и сбросным) и фильтром грубой очистки. Подходит для низкотемпературной эксплуатации.

Рабочая среда

Регулятор давления используется для природного, сжиженного газа и других неагрессивных сухих газов, отвечающих нормам ГОСТ 5542-87. Для биогаза и агрессивных газов доступны модификации в специальном исполнении (В и W).

Основные параметры:

• регулятор прямого действия комбинированной конструкции;
• регулирование давления с точностью ±10 %;
• давление на входе в регулятор: не выше 6000 мбар;
• диапазон регулировки пружины: 1800-3600 мбар;
• давление срабатывания ПЗК: высокое 2200-4200 мбар/ низкое 900-2600 мбар;
• настройка сбросного клапана в пределах: 2000-4600 мбар;
• минимальный расход газа: 0,1 нм3/ч;
• герметичное исполнение, класс «А» по EN 88-2;
• время закрытия ПЗК < 1 сек.;
• прямое (линейное) соединение, внутренняя резьба Rp 3/4";
• монтаж в систему в горизонтальном или вертикальном положении;
• температурный диапазон (окружающий воздух): -40...+60 °C;
• продолжительность эксплуатации: 40 лет.

Рекомендуется размещать регулятор пружиной вверх. При установке в другом положении срок службы сокращается.

Комплектация

Регулятор Madas FBH оснащен:

• газовым входным фильтром с глубиной очистки 50 мкм;
• предохранительно-запорным клапаном (ПЗК) для перекрытия потока газа при недопустимо высоком/ низком давлении, а также при отсутствии давления;
• предохранительно-сбросным клапаном (ПСК) для выпуска избыточного давления газа при кратковременном скачке давления;
• компенсационной мембраной, стабилизирующей давление;
• регулируемой пружиной с предварительным сжатием.

Место установки

Комбинированный регулятор устанавливается в зонах 1 или 2 взрывоопасности по ГОСТ. Не пригоден для работы в местах, где внешняя среда действует агрессивно на материалы конструкции.

Применение

Регулятор давления используется в крупных промышленных системах регулирования давления. Встраивается в газорегуляторные пункты, станции распределения газа и другие устройства газоснабжения.

Достоинства:

• регулирование давления газа в широком диапазоне;
• стабильные выходные параметры давления;
• встроенные защитные клапаны для безопасной эксплуатации;
• быстрое срабатывание запорного механизма;
• исполнение для низкотемпературной эксплуатации;
• 2-летнее гарантийное обслуживание.

Серия FBH

Регуляторы давления газа Madas серии FBH имеют различные варианты соединений: маркировка Z – линейное, M – U-образное, F, R – угловое. Доступны различные диапазоны выходного давления и размеры соединительных отверстий (DN 32 – DN 100).
