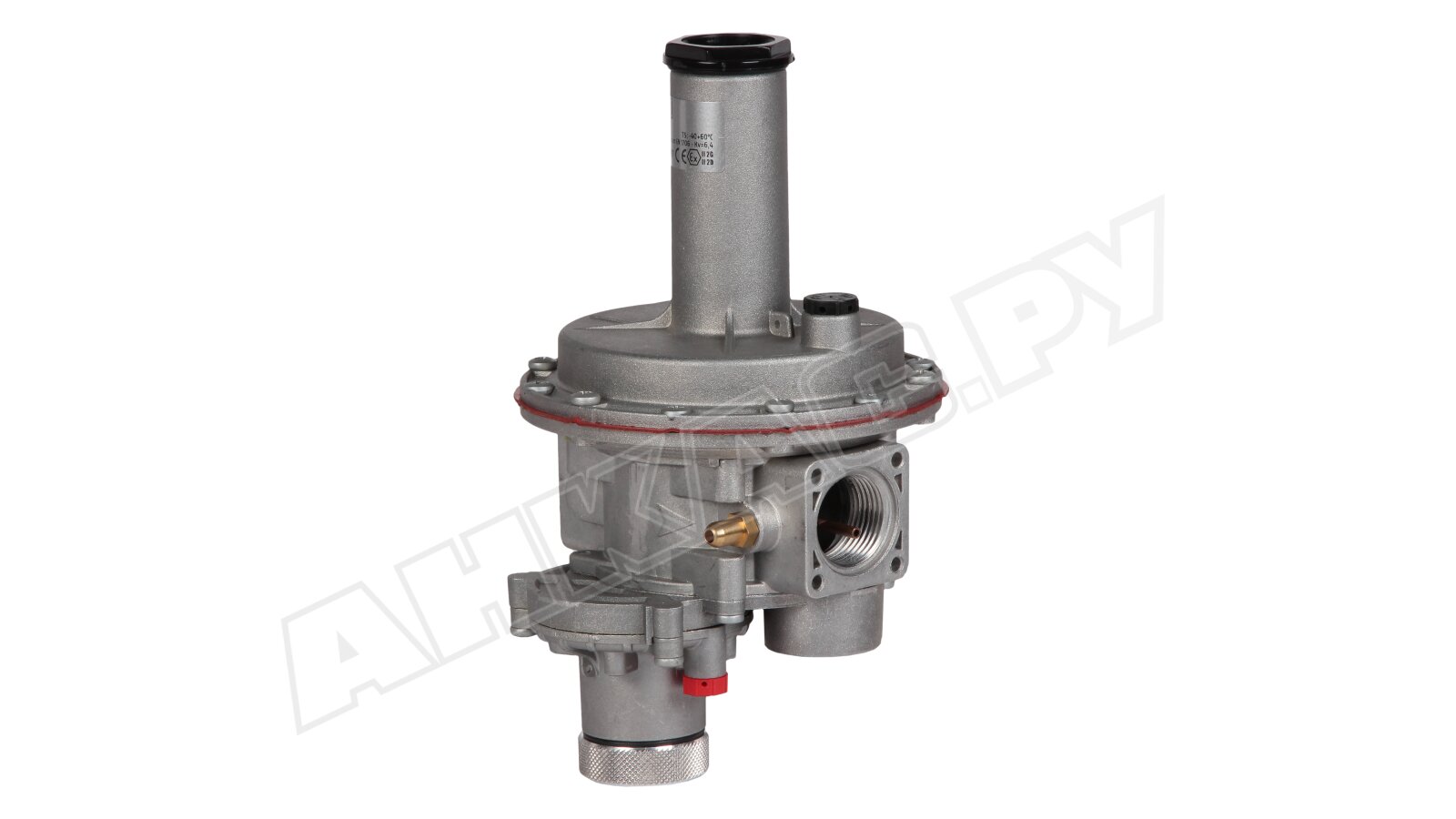

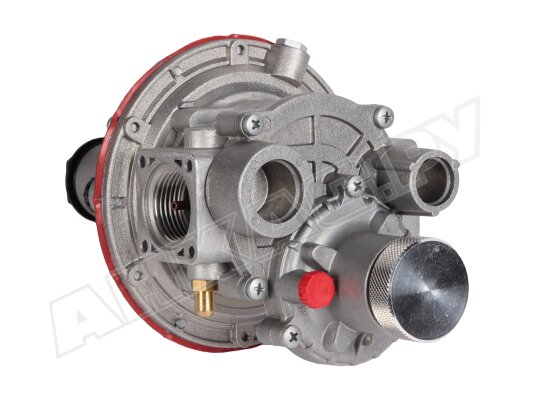

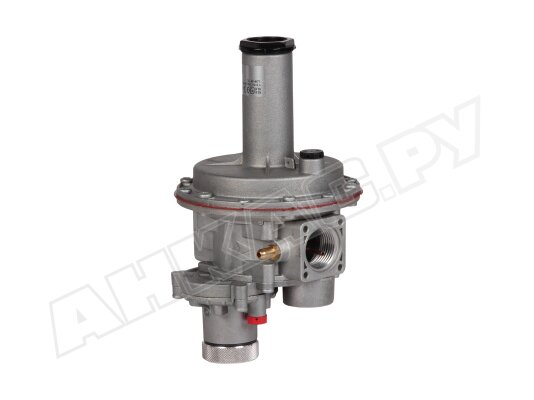

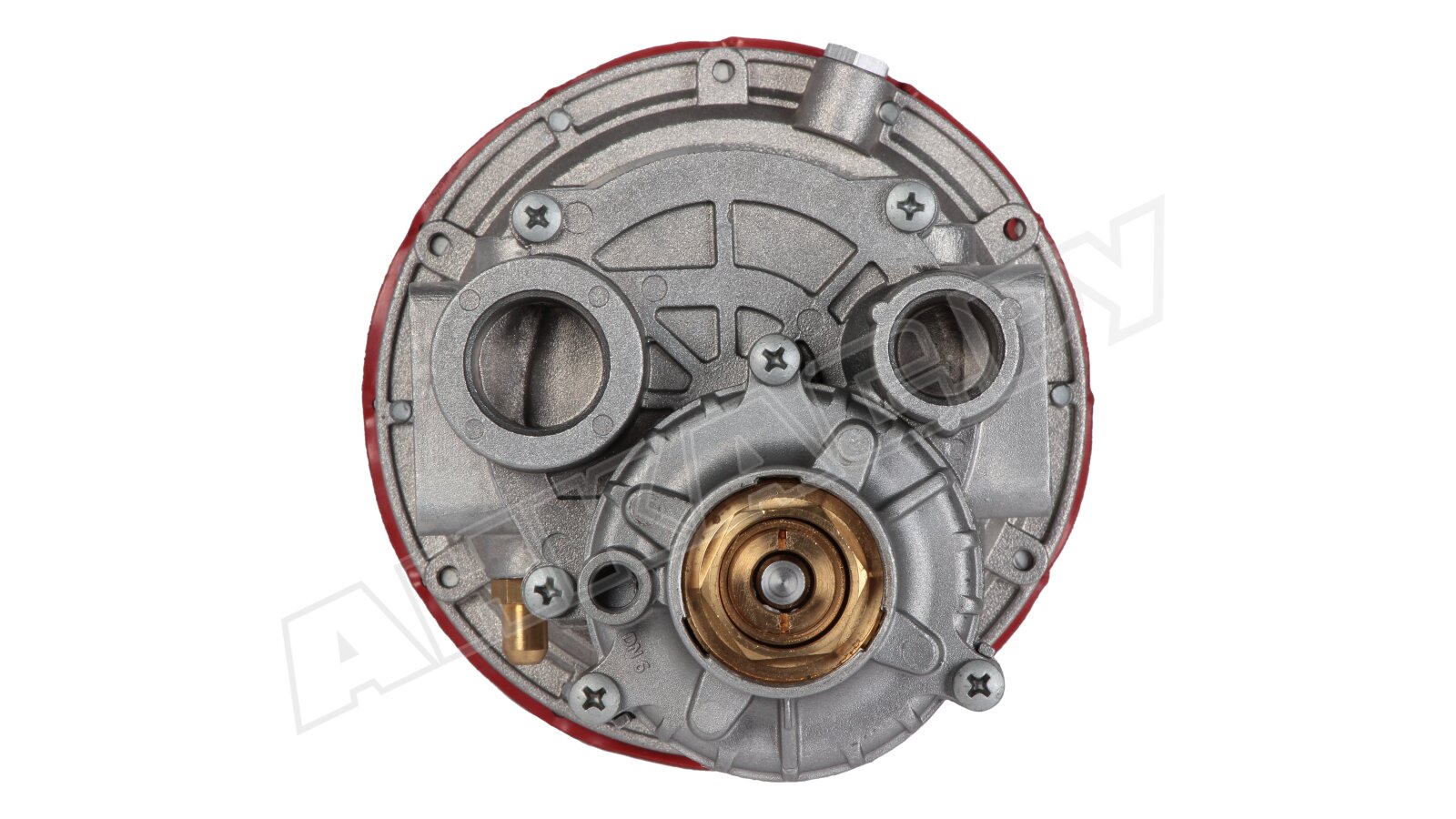

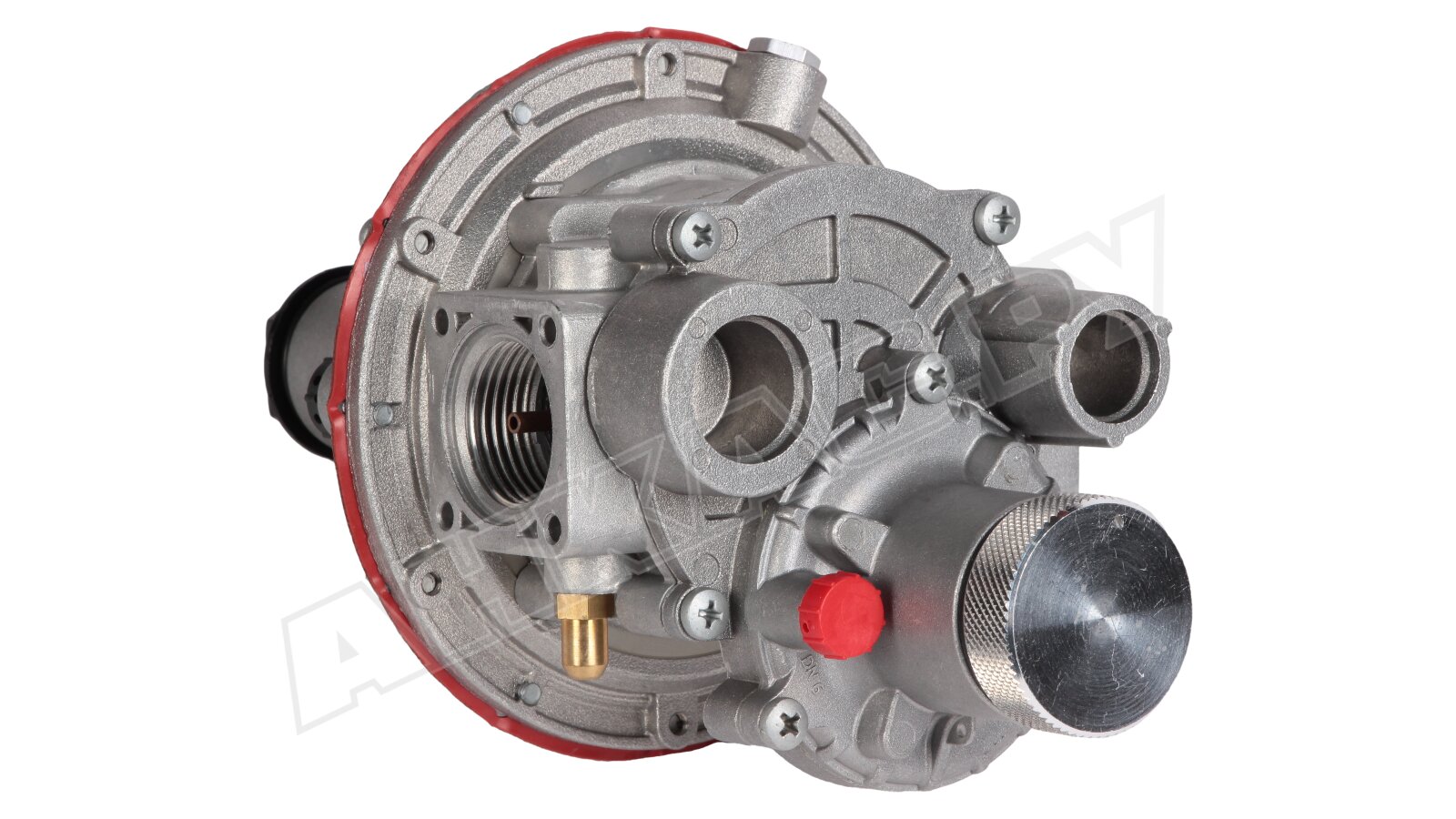

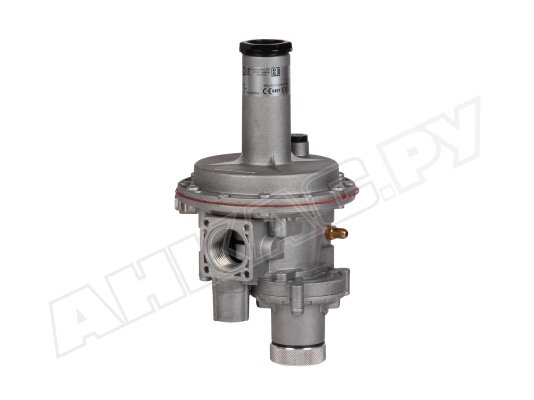

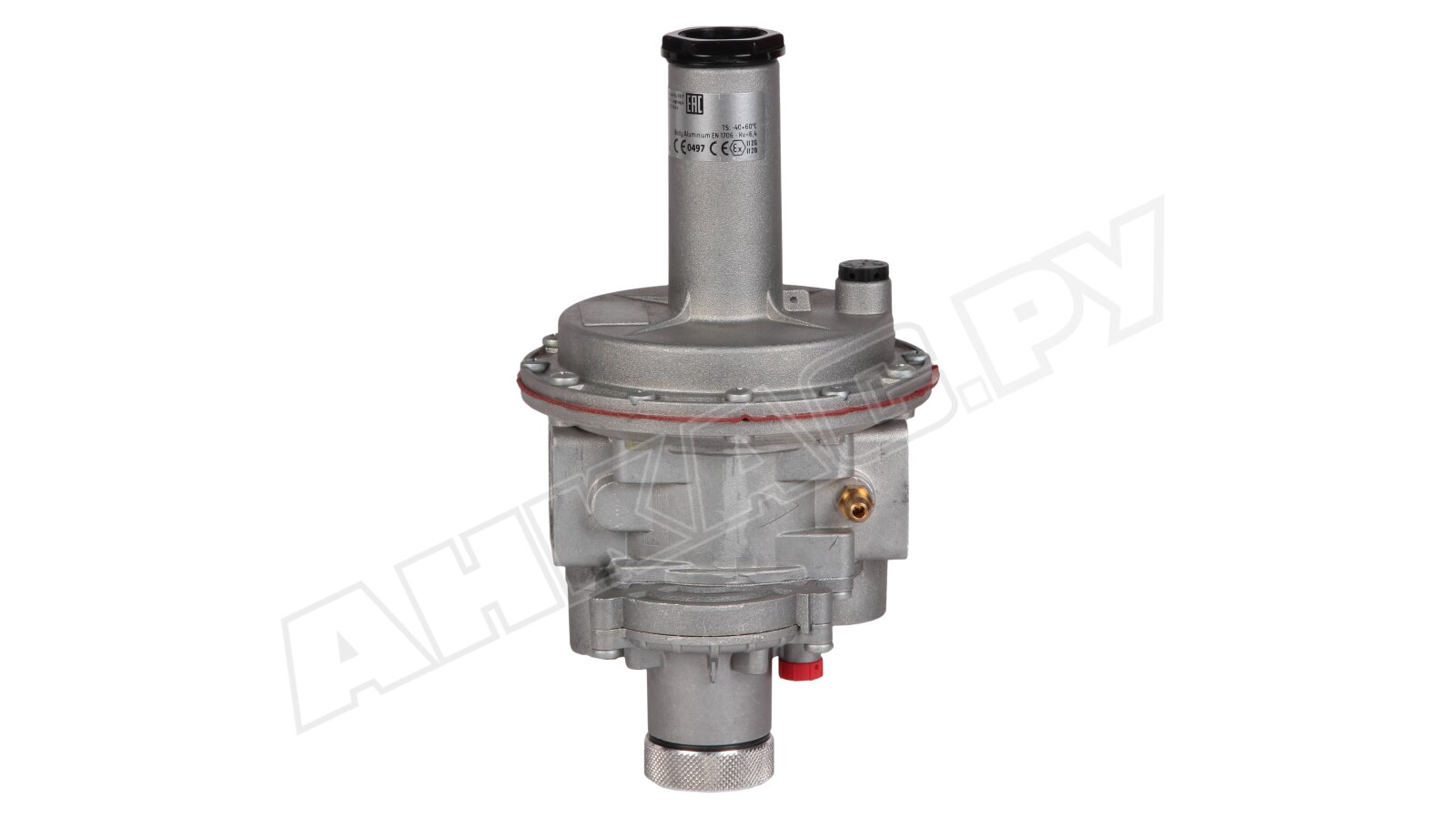

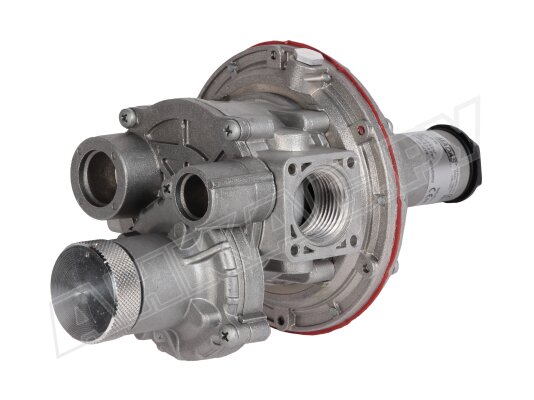

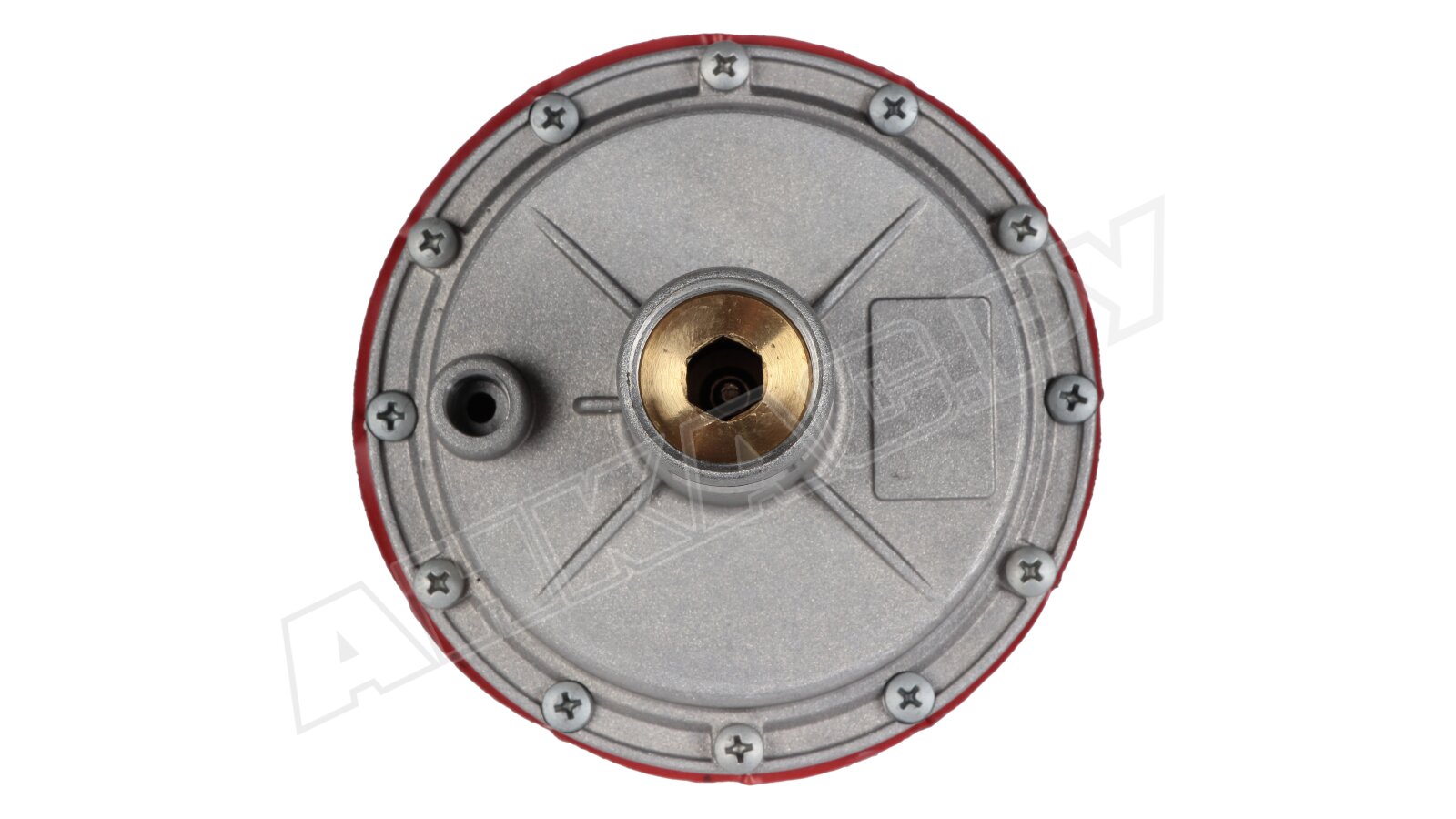

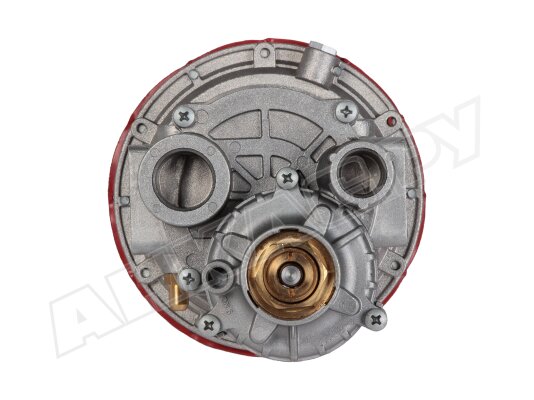

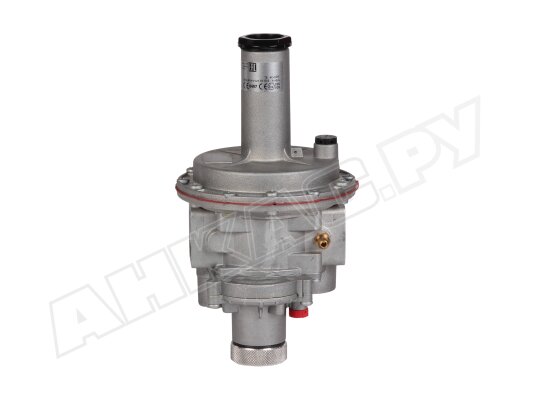

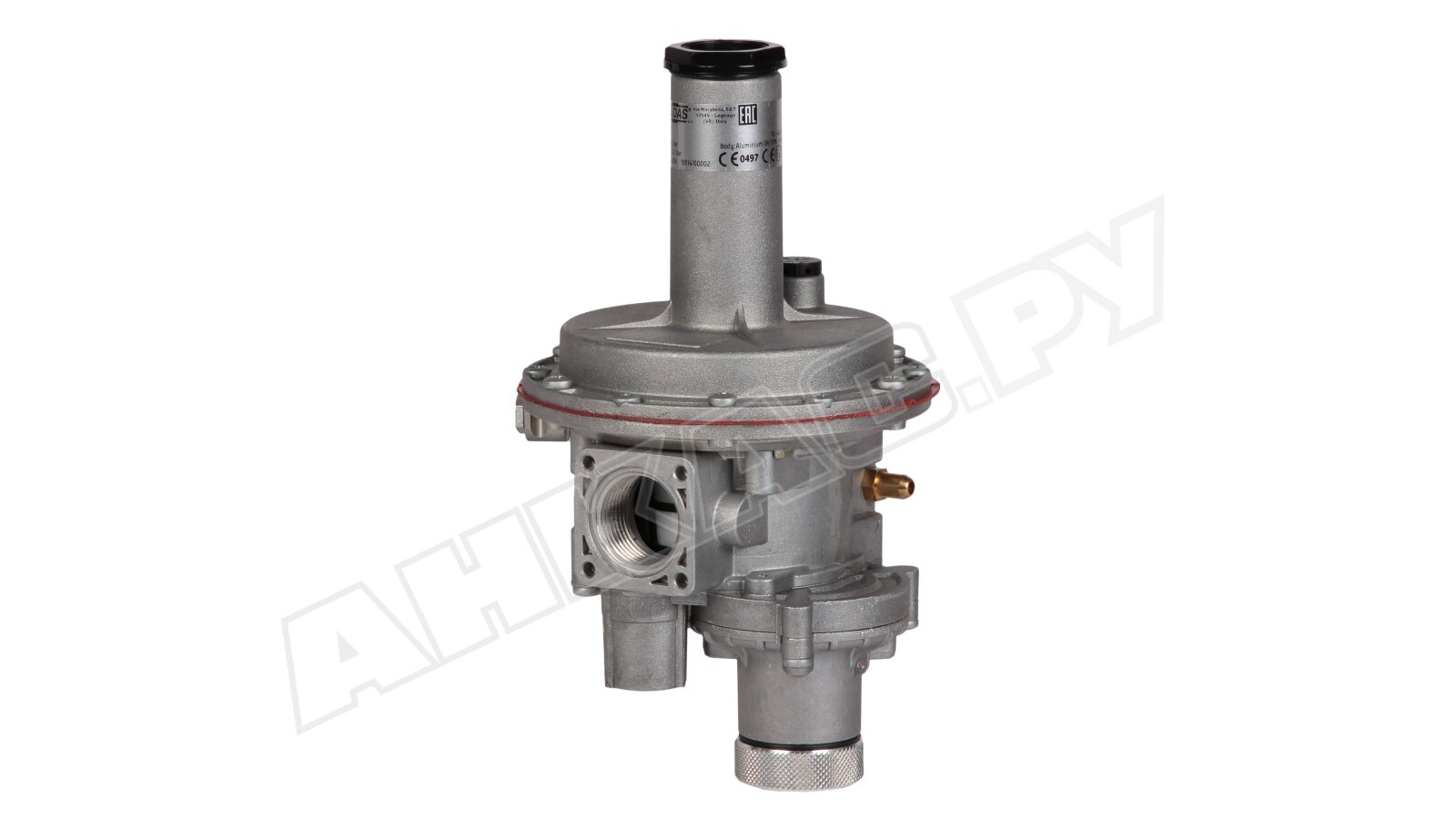

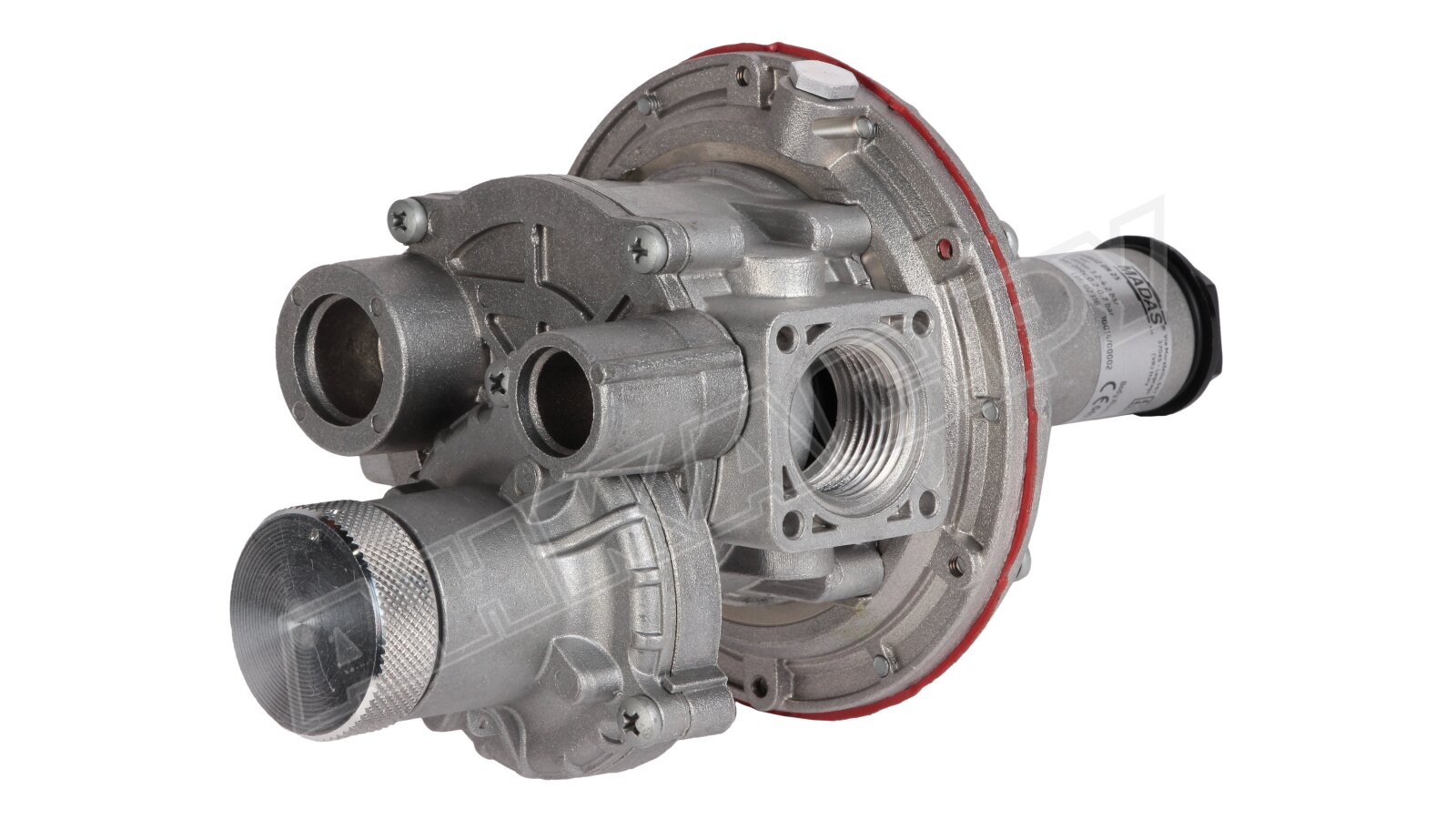

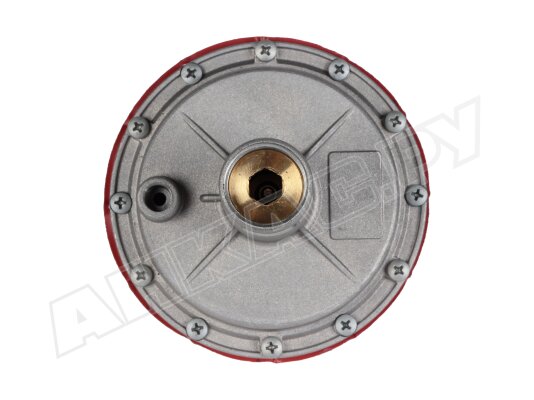

Регулятор давления газа Madas FRG/2MBHZ DN 25, FBH04Z 130

Регулятор давления газа Madas FBH04Z 130 используется в промышленных газораспределительных системах для редуцирования и поддержания постоянного давления после себя при изменениях расхода и давления в главной магистрали. Оснащен защитными клапанами (запорным, сбросным) и фильтром. Подходит для эксплуатации в условиях низких температур.

Используемый газ

Регулятор давления Madas FBH предназначен для работы с природным, сжиженным газом и другими неагрессивными сухими газами, соответствующими стандарту 5542-87. Для биогаза и агрессивных газов доступны версии в специальном исполнении (В и W).

Рабочие параметры:

• комбинированный регулятор прямого действия;
• регулирование выходного давления с точностью ±10 %;
• давление на входе в регулятор: 6000 мбар;
• регулируемая пружина, рабочий диапазон: 1800-3600 мбар;
• настройка ПЗК по превышению/ недостаточности давления: 2200-4200/ 900-2600 мбар;
• диапазон настройки сбросного клапана: 2000-4600 мбар;
• минимальный расход газа: 0,1 нм3/ч;
• конструкция класса «А» герметичности по EN 88-2;
• время закрытия ПЗК < 1 сек.;
• линейное соединение, внутренняя резьба Rp 1";
• горизонтальное или вертикальное положение в системе;
• рабочие температуры (внешняя среда): -40...+60 °C;
• ресурс эксплуатации: 40 лет.

Регулятор рекомендуется устанавливать так, чтобы пружина была направлена вертикально вверх. Монтаж в другой ориентации сокращает срок службы регулятора.

Основные комплектующие

Регулятор Madas серии FBH оснащен:

• фильтром со способностью очистки 50 мкм;
• предохранительно-запорным клапаном (ПЗК) для прекращения подачи газа при недопустимо высоком/ низком давлении или отсутствии давления;
• предохранительно-сбросным клапаном (ПСК) для стравливания избыточного давления газа при непродолжительном превышении давления установленной величины;
• компенсационной мембраной, стабилизирующей входное давление;
• предварительно сжатой пружиной регулирования давления.

Место установки

Комбинированный регулятор походит для эксплуатации в зонах 1 или 2 взрывоопасности по ГОСТ. Не пригоден для работы в местах, где окружающая среда способна разрушить сталь, алюминий, каучук.

Применение

Регулятор давления используется в крупных промышленных системах регулирования давления. Встраивается в газорегуляторные пункты, станции распределения газа и другие устройства газоснабжения.

Достоинства:

• широкий диапазон регулирования давления;
• стабильные выходные параметры;
• предохранительные клапаны для безопасной эксплуатации;
• быстрое срабатывание запорного механизма;
• высокий уровень герметичности;
• исполнение для низкотемпературной эксплуатации;
• вариативность монтажного положения;
• 2-летнее гарантийное обслуживание.

Серия FBH

Регуляторы давления газа Madas серии FBH выпускаются с соединениями: маркировка Z – линейным, M – U-образным, F, R – угловым, DN 32 – DN 100, с разными диапазонами давлений в пределах 900-3600 мбар.
