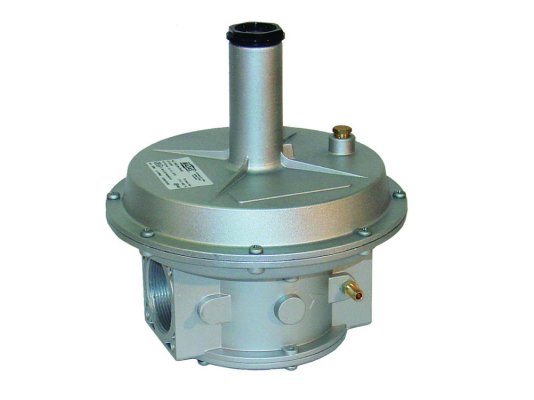

Регулятор давления газа Madas FC06 010

Регулятор давления газа Madas FC06 010 предназначен для сборки промышленных установок с давлением газа до 1 бар. Встраивается в систему автоматического регулирования давления газа перед подачей на горелку. Стабилизирует и поддерживает установленные параметры давления независимо от давления в газораспределительной сети. Монтаж в систему осуществляется с помощью резьбовых соединений.

Особенности линейки FC

• Регулятор Madas собран в алюминиевом корпусе. Конструктивные элементы изготовлены из латуни, нержавеющей стали (оцинкованной и марки 430 F), алюминия, стекловолокна с 30% нейлона. Фильтроэлемент выполнен из виледона, уплотнения – из бутадиен-нитрильного каучука.
• Конструкция регулятора рассчитана на температурные перепады, эксплуатацию в условиях низких температур, до -40 °C. Устойчива к коррозии, химическому составу газа, механическим воздействиям.
• Основные элементы регулятора давления: корпус, фильтр, пружина регулировки давления, предохранительная, компенсационная и рабочая мембраны. Для контроля давления на корпусе предусмотрен штуцер. Монтаж осуществляется на резьбу.
• Рабочей средой является: метан, сжиженный газ, воздух, азот, нейтральные газы (только сухой газ). Модификации для горелок, сжигающих биогаз и попутный нефтяной газ, предоставляются по запросу.
• Для настройки рабочего давления требуется манометр. Регулировка выходных параметров осуществляется в рамках доступного диапазона.

Применение

Регулятор применяется в промышленных горелках с давлением на входе не более 1 бар. Обеспечивает стабильное давление газа независимо от давления в газораспределительной сети.

Основные параметры:

• регулировка пружины в диапазоне: 8-13 мбар;
• давление магистрального газа: не более 1000 мбар;
• фильтр со способностью очистки 50 мкм, класс фильтрации G2 (по EN 779);
• отверстия с резьбой Rp 1 1/2" для герметичного соединения;
• минимальный расход газа: 0,1 м3/час;
• класс герметичности: А;
• температура окружающей среды: -40...+60 °C;
• максимальная поверхностная температура: +60 °C;
• расчетный срок службы: 40 лет (при условии регулярной замены фильтра и рабочей мембраны).

Установка

Регулятор давления может устанавливаться в систему в горизонтальном и вертикальном положении. Размещается перед горелкой.

Рабочее помещение должно соответствовать 2-ой зоне взрывоопасности по ГОСТ Р 51330.9-99. Не допускается использование регулятора в местах, где окружающая среда агрессивно воздействует на корпус и элементы конструкции.

Монтаж регулятора осуществляется с учетом стрелки на корпусе (направляется в сторону горелки). Важно исключить попадание внутрь устройства посторонних предметов и мусора.

Достоинства:

• стабилизация и поддержание выходного давления газа;
• очистка потока от грязи и посторонних примесей входным фильтром;
• герметичный монтаж на резьбу;
• морозостойкая конструкция;
• вариативность установки.
