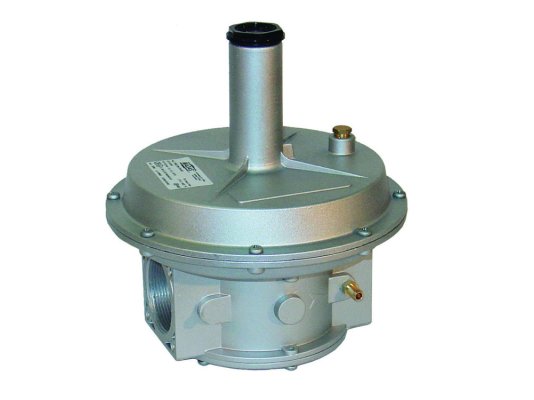

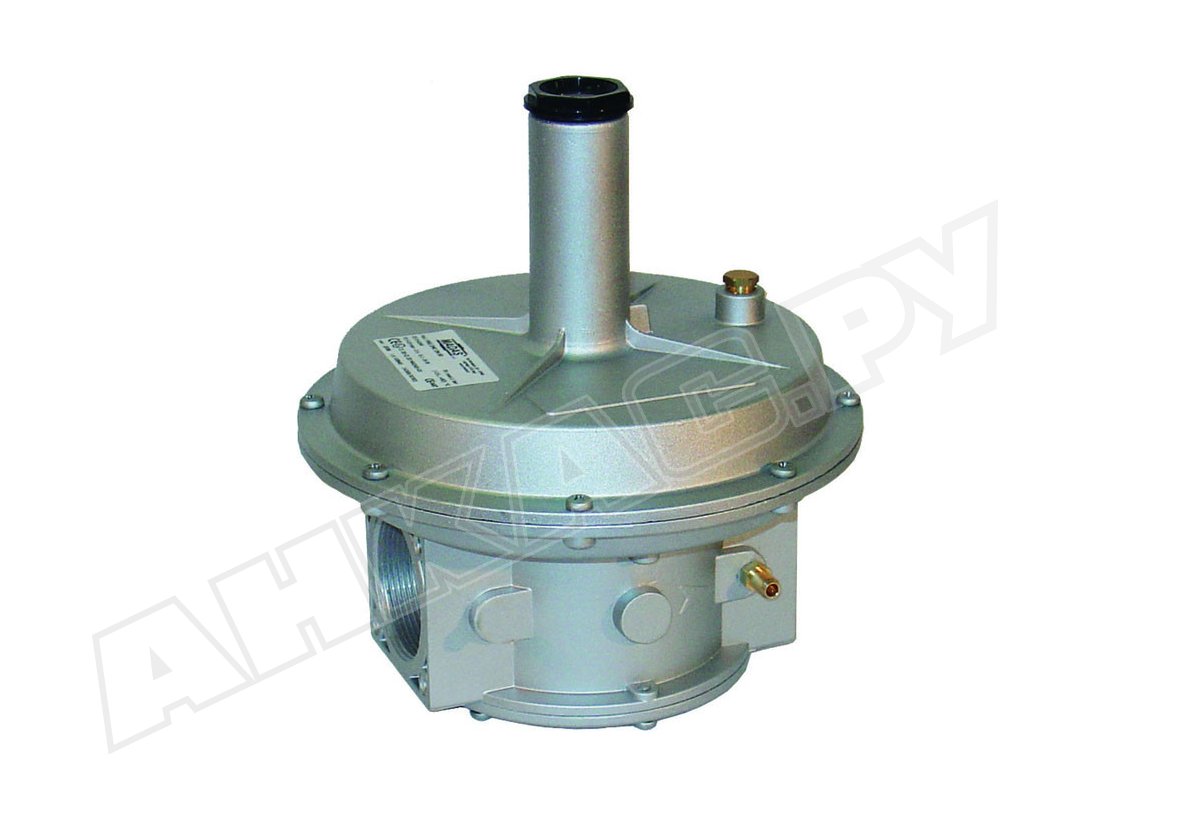

Регулятор давления газа Madas FC06 040

Регулятор давления газа Madas FC06 040 снижает и автоматически поддерживает давление газа на установленном уровне независимо от изменений давления в газовой магистрали. Рассчитан на входное давление 1 бар. Характеризуется износо-, коррозиестойкостью, точными выходными параметрами, внушительным рабочим ресурсом. Подходит для низкотемпературной эксплуатации. Встраивается в систему с помощью резьбовых соединений.

Рабочая среда

Регулятор давления используется в промышленных системах, потребляющих природный, сжиженный газ, воздух, азот, другие нейтральные газы (только сухой газ). Версии для биогаза и попутного нефтяного газа поставляются по запросу.

Устройство и особенности

• Регулятор Madas собран в прочном корпусе из сплава алюминия. Основные элементы регулятора: входной фильтр грубой очистки, регулировочная пружина для задания выходных параметров давления, предохранительная, компенсационная и рабочая мембраны. Для контроля давления газа на корпусе предусмотрен штуцер. Фиксация к трубопроводу осуществляется на резьбу.
• Рабочие узлы изготовлены из латуни, стали марки 430, нержавеющей оцинкованной стали, сплава алюминия, стекловолокна с 30% нейлона. Для изготовления фильтроэлемента использован виледон, уплотнений – бутадиен-нитрильный каучук.
• Конструктивные элементы регулятора давления рассчитаны на контакт с газообразными средами, перепады температур, высокие эксплуатационные нагрузки, давление газа. Регулятор рассчитан на температуру окружающего воздуха до -40 °C.
• Выходное давление задается путем регулировки пружины в пределах рабочего диапазона. Контроль параметров осуществляется с помощью манометра.

Применение

Регулятор служит для поддержания давления газа с учетом потребностей газовой установки в расходе газа для достижения максимального теплового эффекта. Давление после регулятора остается постоянным вне зависимости от перепадов давления в магистрали подачи.

Основные рабочие и эксплуатационные характеристики:

• настройка пружины в диапазоне 33-58 мбар;
• интегрированный фильтр на входе для очистки от грязи и примесей от 50 мкм, класс G2 по EN 779;
• резьбовые отверстия Rp 1 1/2" для надежной сборки системы;
• минимальный расход газа: 0,1 м3/час;
• класс герметичности: А;
• диапазон эксплуатационных температур (внешняя среда): -40...+60 °C;
• давление газа перед регулятором: не выше 1000 мбар;
• поверхностная температура: до +60 °C;
• продолжительность эксплуатации: 40 лет (при условии регулярной замены фильтра и рабочей мембраны).

Монтаж

Допускается установка регулятора давления на горизонтальном и вертикальном трубопроводе. Монтаж осуществляется прямо перед горелкой. Требование к месту размещения: 2-ая зона взрывоопасности по ГОСТ Р 51330.9-99. Нельзя эксплуатировать регулятор в условиях агрессивной внешней среды, способной вызвать разрушение алюминия, стали, каучука.

При установке регулятора на трубопровод необходимо совместить стрелку на корпусе с направлением потока газа.

Достоинства:

• стабильные выходные параметры давления после регулятора;
• очистка газа интегрированным фильтром;
• герметичная резьбовая фиксация;
• морозостойкое исполнение, широкий диапазон эксплуатационных температур;
• горизонтальный/ вертикальный монтаж;
• 40-летняя служба.

Перед тем как купить регуляторы давления следует учесть давление в распределительной сети, а также уровень давления в начале горелочного устройства для достижения необходимого расхода. Мы предлагаем регуляторы-стабилизаторы давления газа Madas FRG/2MC с разными диапазонами пружин, резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100. Получить более детальную информацию о характеристиках регуляторов можно у консультантов АНКАС.
