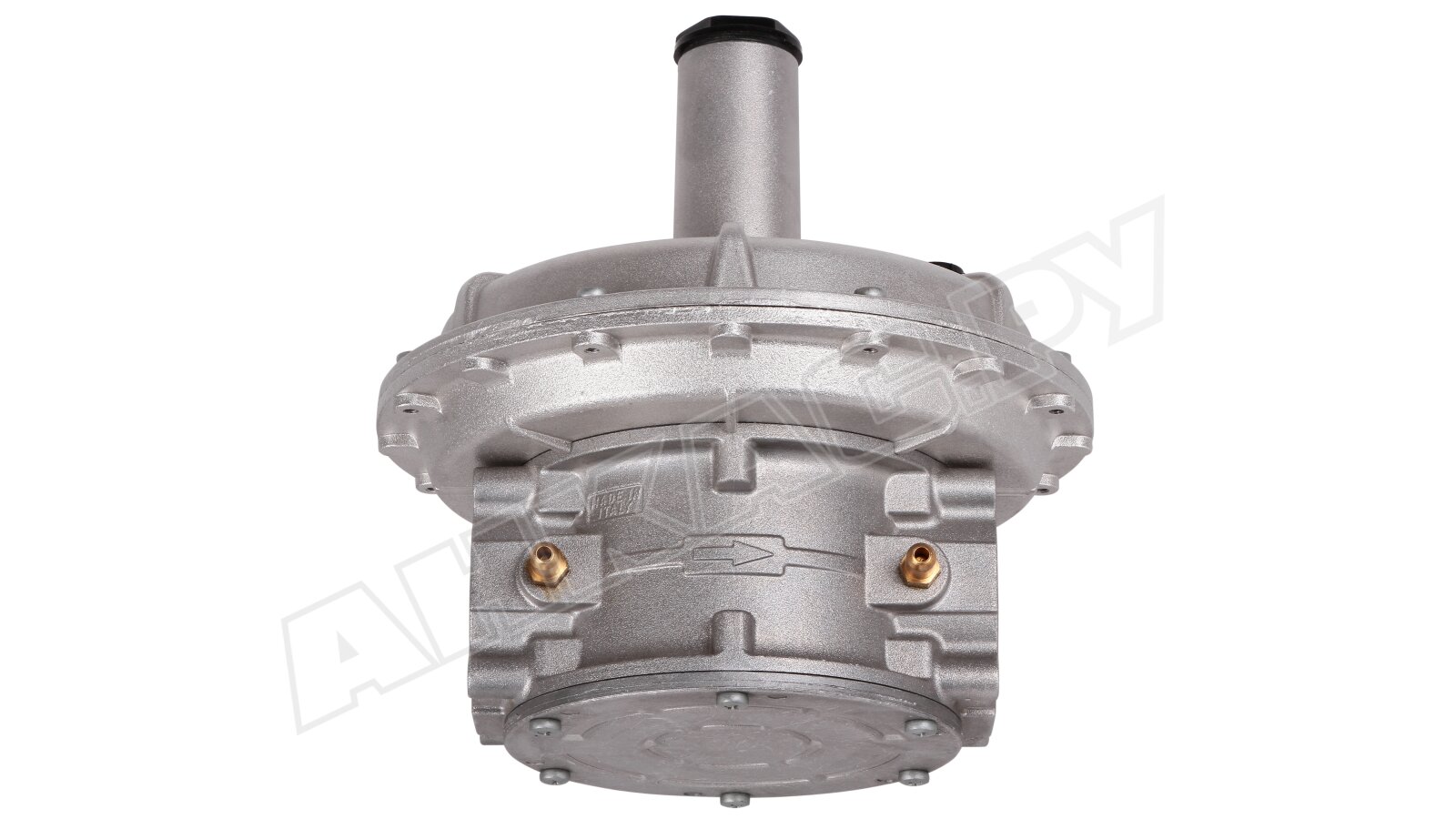

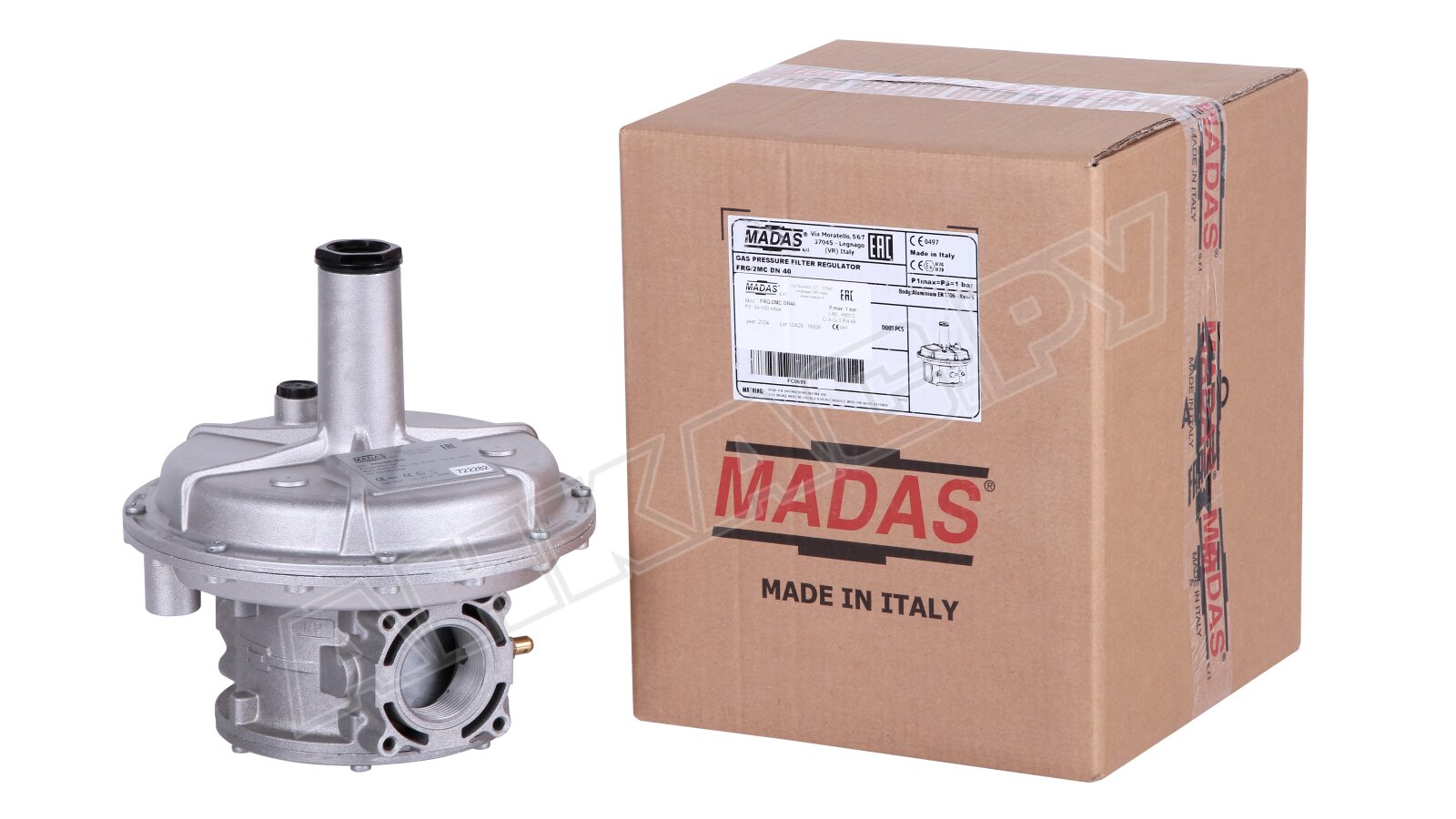

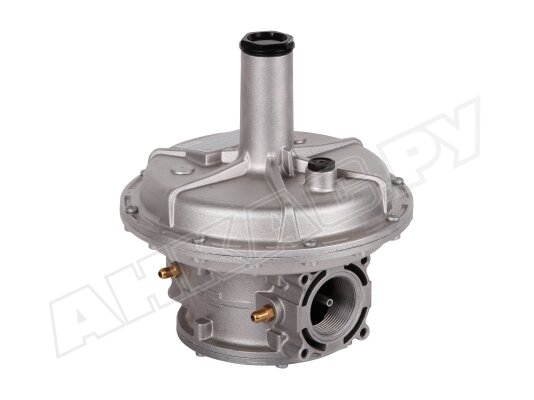

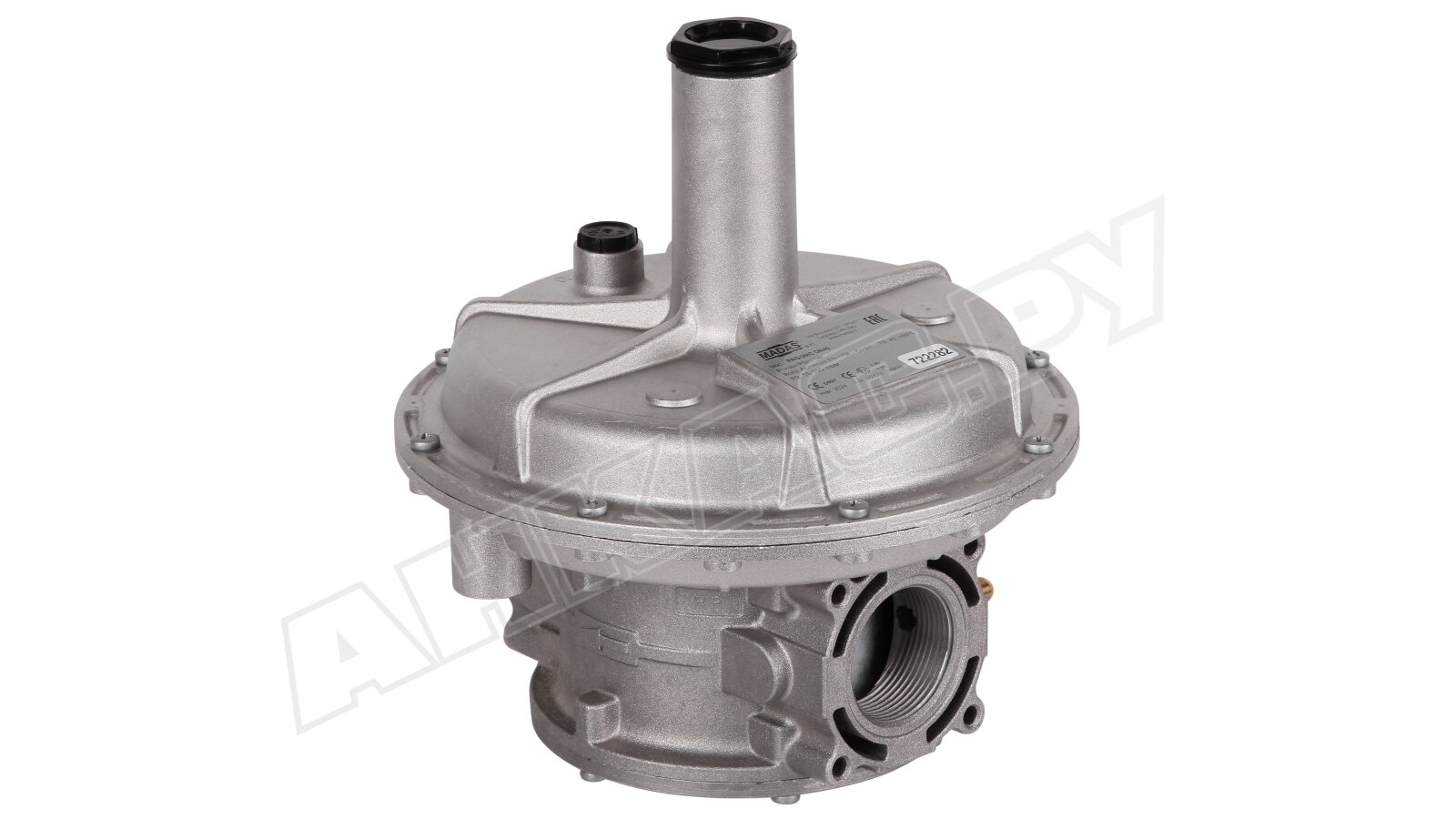

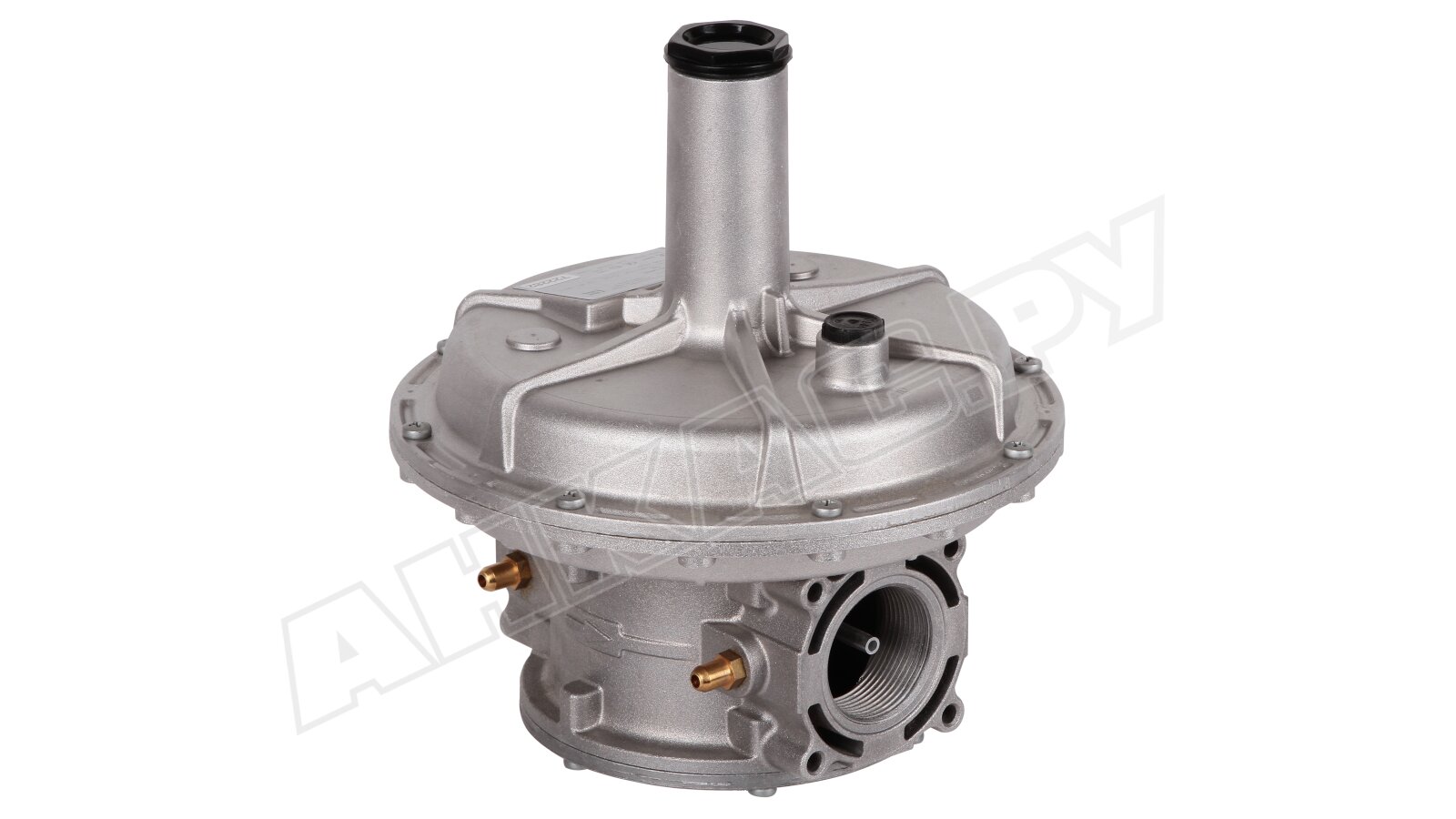

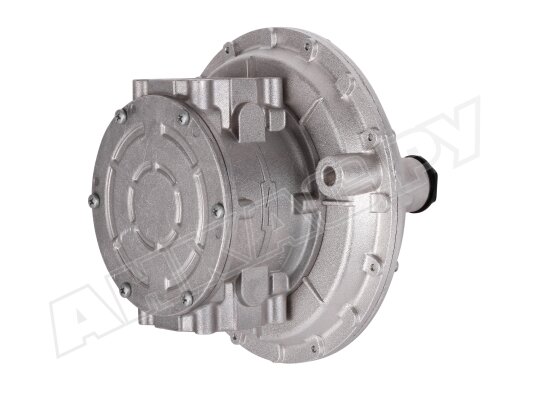

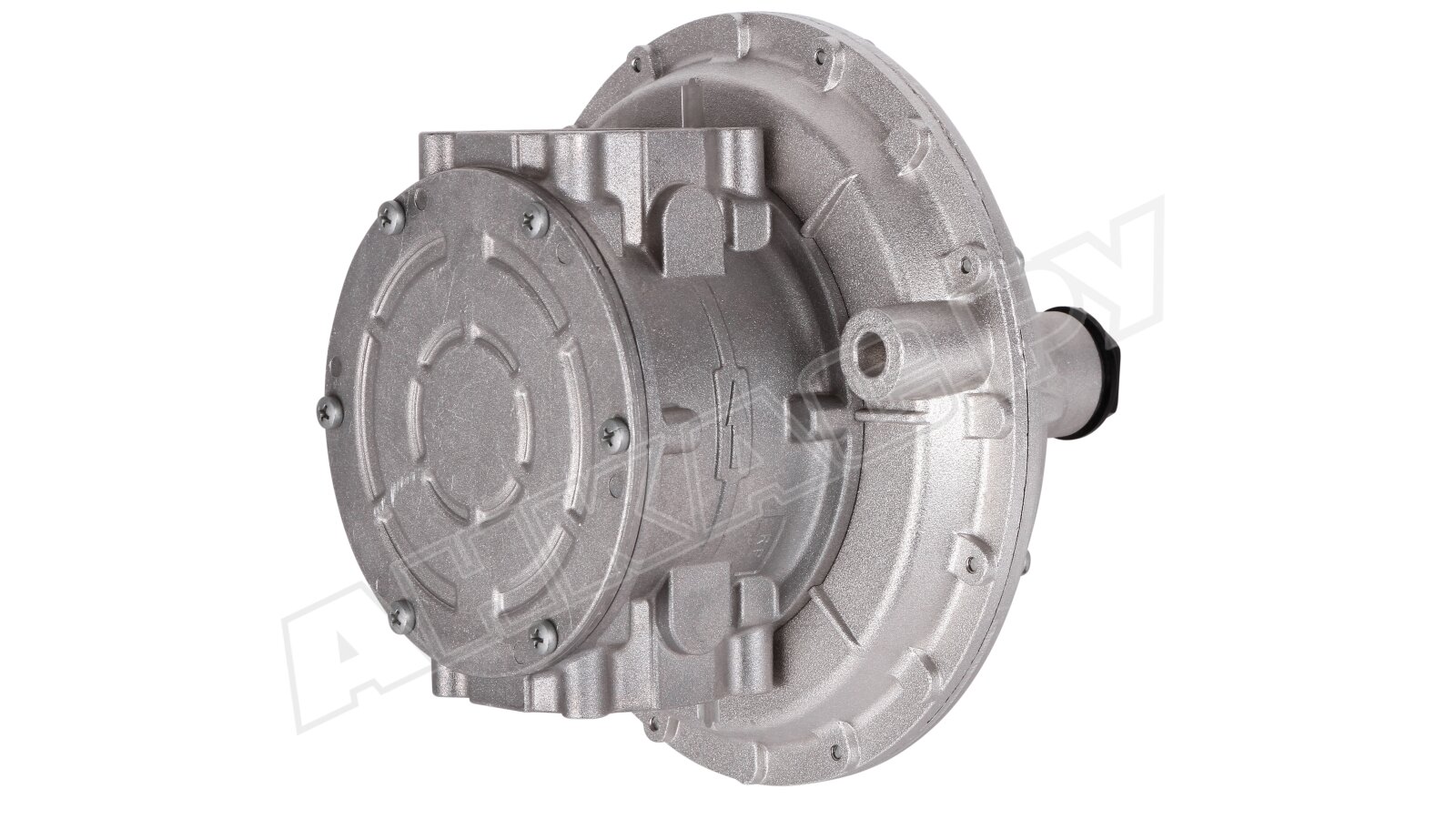

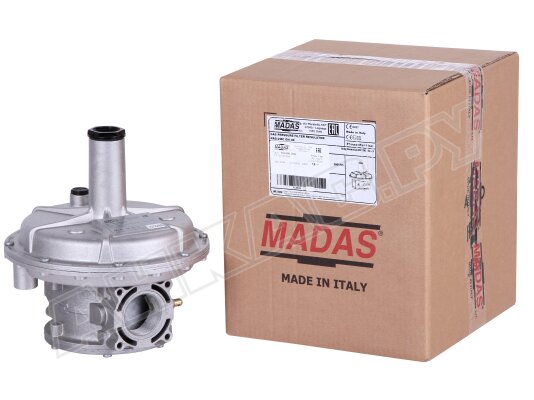

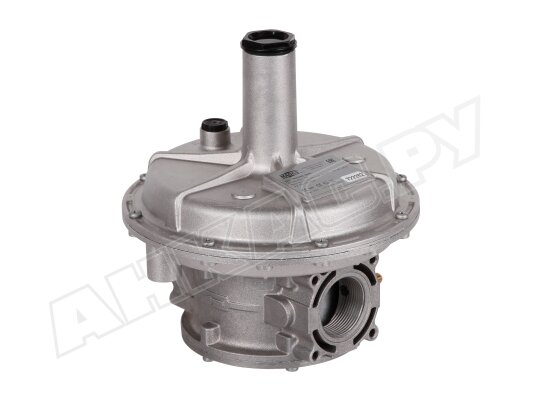

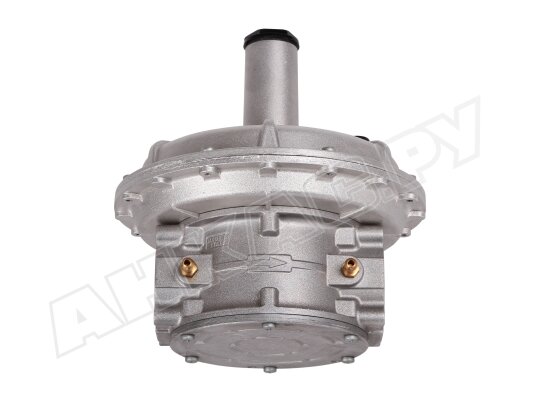

Регулятор давления газа Madas FRG/2MC DN40, FC06 050

Регулятор давления газа Madas FC06 050 используется в системах с давлением газа/ воздуха до 1 бар. Отвечает за понижение и поддержание давления на установленном уровне, в соответствии с настройкой пружины. Характеризуется надежным исполнением, точными выходными параметрами, стойкостью к низкотемпературному воздействию. Оснащен фильтром грубой очистки. Интегрируется в систему с помощью резьбовых соединений.

Рабочая среда

Регулятор давления подходит для сборки установок, использующих природный, сжиженный газ, воздух, азот, другие нейтральные газы (только сухой газ). По отдельному запросу могут предоставляться модификации для биогаза и попутного нефтяного газа.

Устройство и особенности

• Регулятор Madas снабжен алюминиевым корпусом. На входе размещен фильтр для удаления посторонних примесей и пыли. Внутри корпуса находится регулировочная пружина для настройки исходящего давления, предохранительная, компенсационная и рабочая мембраны. Штуцер позволяет подключать устройство замеров давления. Отверстия с резьбой упрощают интеграцию регулятора в систему.
• При изготовлении деталей и уплотнений регулятора использованы латунь, сталь марки 430, нержавеющая оцинкованная сталь, сплав алюминия, стекловолокно с 30% нейлона, виледон (фильтроэлемент), бутадиен-нитрильный каучук.
• Конструкция рассчитана на контакт с газами, температурные воздействия, промышленную интенсивную эксплуатацию, давление рабочей среды.
• Давление после регулятора задается путем настройки рабочей пружины в пределах доступного диапазона. Для контроля используется манометр.

Применение

Регулятор предназначен для поддержания точных параметров давления газа исходя из потребностей топочной установки в расходе газа для получения максимального теплового эффекта. Давление после регулятора не меняется при перепадах давления в распределительной сети.

Основные характеристики:

• регулировка пружины в диапазоне: 55-100 мбар;
• очистка газа от грязи и примесей встроенным фильтром, степень фильтрации 50 мкм, класс G2 по EN 779;
• резьбовые отверстия Rp 1 1/2" для надежной фиксации;
• минимальный расход газа: 0,1 м3/час;
• класс герметичности: А;
• рабочие температуры (внешняя среда): -40...+60 °C;
• давление газа перед регулятором: не более 1000 мбар;
• поверхностная температура: до +60 °C;
• завяленный ресурс: 40 лет (замена фильтра и рабочей мембраны обязательна).

Монтаж

Установка регулятора давления осуществляется на горизонтальном и вертикальном трубопроводе, непосредственно перед газопотребляющим оборудованием. При монтаже регулятора требуется совместить стрелку на корпусе с направлением потока газа.

Требование к помещению: 2-ая зона взрывоопасности по ГОСТ Р 51330.9-99. Запрещается эксплуатация регулятора в условиях внешней среды, которая агрессивно воздействует на алюминий, сталь, каучук.

Достоинства:

• стабилизация и поддержание точных выходных параметров давления;
• очистка газа от примесей входным фильтром;
• герметичный резьбовой монтаж;
• стойкость к низкотемпературному воздействию;
• горизонтальное/ вертикальное размещение в системе;
• 40-летний эксплуатационный ресурс.

Перед тем как выбрать регуляторы давления, производитель рекомендует учесть давление в распределительной сети и уровень давления в начале горелочного устройства для достижения необходимого расхода. У нас можно купить регуляторы-стабилизаторы давления газа Madas FRG/2MC с разными рабочими диапазонами пружин, резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100.
