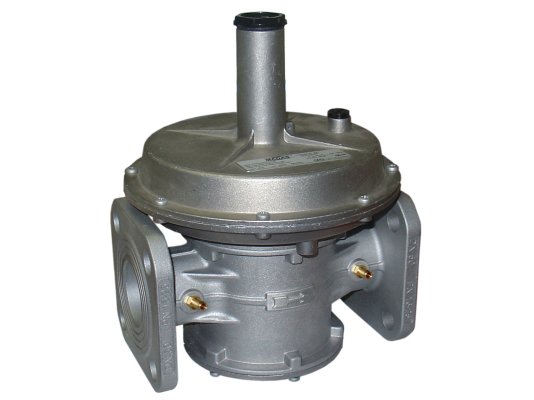

Регулятор давления газа Madas FC25 060

Регулятор давления газа Madas FC25 060 понижает давления газа и автоматически поддерживает на заданном уровне для подачи на горелку и достижения необходимого расхода. Встраивается в систему управления подачей газа промышленной топочной установки. Рассчитан на давление в магистрали до 1 бар. Для дополнительной защиты от повреждений грубыми частицами оснащен входным фильтром.

Особенности серии FC

• Регулятор снабжен прочным корпусом из сплава алюминия с фланцевыми соединениями. Рабочие узлы, мембраны и уплотнения произведены из латуни, стали марки 430 F, нержавеющей оцинкованной стали, алюминия, бутадиен-нитрильного каучука, стекловолокна с 30% нейлона, виледона.
• Конструкция рассчитана на интенсивную промышленную эксплуатацию, перепады температур, контакт с газами. Регулятор сертифицирован по европейским стандартам (ТР № С-IT.МГ0З.В.00093).
• На входе в регулятор размещен фильтр грубой очистки, предохраняющий от повреждений механическими частицами.
• Основные комплектующие регулятора: корпус, фильтр, пружина, регулировочный винт, предохранительная, компенсационная и рабочая мембраны, штуцеры для измерений давления.
• Регулятор давления газа настраивается с учетом диапазона рабочей пружины. Давление контролируется с помощью манометра.

Рабочая среда

Регулятор давления предназначен для стабилизации давления газа, поддержания на необходимом уровне для эффективной, экономичной работы промышленного топочного оборудования. Подходит для оснащения установок, функционирующих на метане, бытовом газе, сжиженном нефтяном газе, азоте, воздухе и другой нейтральной газообразной среде (сухие газы). Возможно применение специальной версии регуляторов для биогаза и попутного нефтяного газа.

Основные параметры:

• диапазон регулировки пружины: 200-600 мбар;
• входное давление газа: не более 1000 мбар;
• фильтр со способностью очистки 50 мкм, класс G2 (по EN 779);
• фланцевое присоединение DN 25;
• минимально допустимый расход газа: 0,1 м3/час;
• класс герметичности: А;
• диапазон эксплуатационных температур: -40...+60 °C;
• поверхностная температура: не более +60 °C;
• ресурс службы: 40 лет.

Монтаж

Регулятор давления встраивается перед горелкой. Возможно горизонтальное и вертикальное размещение. Допускается установка в помещениях 2-ой зоны взрывоопасности по ГОСТ Р 51330.9-99. Запрещена эксплуатация регулятора в местах, где внешняя среда агрессивно воздействует на материал конструкции, разрушает алюминий, сталь, каучук.

При монтаже регулятора стрелка на корпусе должна показывать в сторону горелки. Необходимо исключить попадание внутрь регулятора посторонних предметов и мусора.

Обслуживание

При эксплуатации регулятора необходимо проверять давление на выходе (ежегодно), заменять (промывать) фильтрующий элемент (через месяц после ввода в эксплуатацию и каждые 5 лет), заменять рабочую мембрану и пружину (раз в 5 и 20 лет соответственно).

Достоинства:

• стабильные характеристики давления;
• фильтрация потока;
• широкий диапазон регулирования;
• исполнения для низкотемпературной эксплуатации;
• надежность корпуса и деталей;
• многолетняя служба.

На нашем сайте можно купить регуляторы давления газа для горелок любой мощности и назначения. Доступны регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100, с разными диапазонами давлений, усиленной мембраной, модификации для систем с давлением в магистрали до 2 бар. Обращайтесь, чтобы узнать больше информации.
