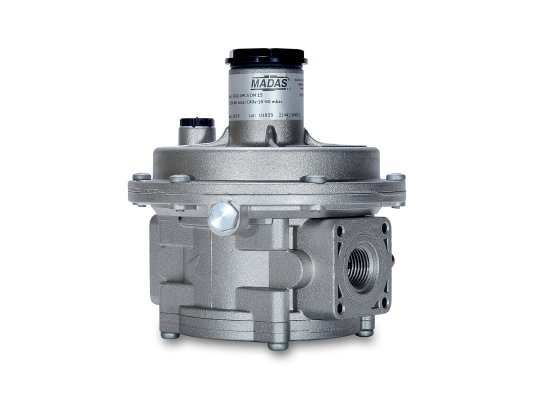

Регулятор давления газа Madas FCS020000 120

Регулятор давления газа Madas FCS020000 120 применяется в промышленных установках для стабилизации и поддержания давления газа перед горелкой на необходимом уровне для эффективного и безопасного горения. Поставляется с фильтром грубой очистки, не допускающим проникновение частиц величиной от 50 микрон внутрь устройства. Рассчитан на давление в магистрали подачи до 6 бар.

Основные характеристики:

• диапазон настройки давления после регулятора: 30-90 мбар;
• давление в газовой магистрали: не более 6000 мбар;
• настройка сбросного клапана в диапазоне: 35-150 мбар;
• очистка потока встроенным фильтром с отверстиями 50 микрон;
• класс фильтрации: G2 по EN 779;
• резьбовой способ соединения, Rp ½";
• герметичность конструкции класса А по EN 88-2, отсутствие утечек;
• допустимые рабочие температуры: -40...+60 °C;
• максимальная поверхностная температура: +60 °C;
• установка на вертикальный и горизонтальный трубопровод;
• ресурс эксплуатации до полной замены: 40 лет.

Область применения

Регулятор давления Madas FCS служит для сборки промышленного топочного оборудования, работающего на природном газе (ГОСТ 5542-87) и других нейтральных средах (сухие газы).

Конструктивные особенности

Конструкция регулятора давления произведена с учетом интенсивных нагрузок, промышленных условий эксплуатации, высокого давления рабочей среды, воздействия низких/ высоких температур. Корпус и детали произведены из латуни ОТ-58, нержавеющей стали марки 430 F, нержавеющей оцинкованной стали, алюминия 11S, штампованного алюминия, NBR-каучука.

На входе в регулятор размещен фильтр грубой очистки для дополнительной защиты оборудования от повреждений грубыми частицами и преждевременного износа. Для стравливания избыточного давления  в состав входит предохранительно-сбросной клапан. Монтаж в систему осуществляется с помощью резьбовых соединений.

Размещение

Регулятор давления устанавливается в помещениях 1 зоны взрывоопасности и на открытых площадках, под навесом. Конструкция не рассчитана на эксплуатацию в местах, где окружающая среда агрессивно воздействует на сталь, алюминий и каучук и вызывает их разрушение.

Достоинства:

• стабильное давление газа после регулятора;
• очистка потока от посторонних примесей;
• конструкция для интенсивной эксплуатации и давления среды до 6 бар;
• горизонтальный и вертикальный монтаж;
• стойкость к низкотемпературному воздействию;
• 40-летняя служба.

Регуляторы давления газа с другими характеристиками можно подобрать в каталоге.
