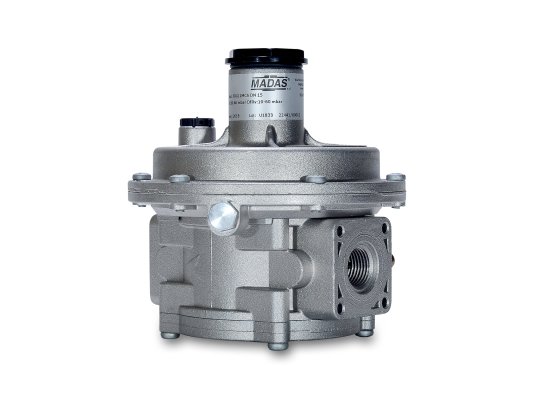

Регулятор давления газа Madas FCS020000 130

Регулятор давления газа Madas FCS020000 130 востребован для оснащения промышленных газовых установок с давлением в сети до 6 бар. Поддерживает стабильное выходное давление в соответствии с настройкой пружины вне зависимости от колебаний давления в магистрали и расхода газа. Оснащен фильтром для защиты от пыли и посторонних примесей, увеличения рабочего ресурса мембраны и уплотнений. Отличается стойкостью к низким температурам, что расширяет возможности применения.

Применение

Регулятор давления газа Madas FCS используется для систем, функционирующих на природном, сжиженном газе и других неагрессивных сухих газах.

Основные параметры:

• диапазон настройки пружины: 90-170 мбар;
• входное давление газа: до 6000 мбар;
• герметичная конструкция, отсутствие утечек, класс «А» по EN 88-2;
• настройка сбросного клапана в диапазоне 100-230 мбар;
• входной фильтр с отверстиями 50 мкм, класс фильтрации G2 по EN 779;
• монтаж с помощью резьбовых соединений, Rp 1/2";
• положение при монтаже: вертикальное/ горизонтальное;
• диапазон рабочих температур: -40...+60 °C;
• максимальная температура на поверхности корпуса: +60 °C;
• установка в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99;
• заявленный срок службы до полной замены: 40 лет.

Сервисное обслуживание

При эксплуатации регулятора требуется регулярно замерять выходное давление (каждый год), промывать или заменять фильтр (через месяц после начала эксплуатации и каждые 5 лет), заменять мембрану и пружину (один раз в 5 и 20 лет соответственно). После разборки-сборки регулятора необходимо заново настроить рабочее давление.

Особенности конструкции

Регулятор соответствует европейским стандартам EN 88-2, испытан и сертифицирован. Конструкция произведена с учетом интенсивных нагрузок, перепадов температур. Корпус и детали изготовлены из латуни ОТ-58, нержавеющей стали марки 430 F, нержавеющей оцинкованной стали, алюминия 11S, штампованного алюминия, уплотнения – из бутадиен-нитрильного каучука.

В состав конструкции входит фильтр грубой очистки, удерживающий посторонние примеси и пыль. Предусмотрен штуцер для подключения манометра. Давление регулируется с помощью винта калибровки. Для стравливания избыточного давления в состав входит предохранительно-сбросной клапан.

Место установки

Регулятор давления газа пригоден для установки в помещениях 1 зоны взрывоопасности и на открытом воздухе, под навесом, козырьком. Конструкция не подходит для работы в условиях агрессивной окружающей среды, способной разрушить сталь, алюминий и каучук.

Достоинства:

• поддержание стабильного давления газа на выходе;
• применение в системах с давлением до 6 бар;
• встроенный фильтр на входе;
• монтаж в горизонтальный/ вертикальный трубопровод;
• конструкция для низкотемпературной эксплуатации;
• 40-летняя служба до полной замены.

Регуляторы давления газа Madas с другим типом/ размером соединений и диапазоном настройки пружины представлены в каталоге. Оборудование испытано, сертифицировано, поставляется с гарантией завода.
