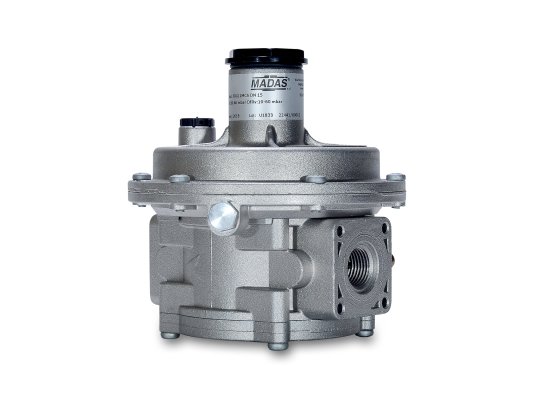

Регулятор давления газа Madas FCS020000 140

Регулятор давления газа Madas FCS020000 140 предназначен для понижения и стабилизации давления в соответствии с настройками регулирующей пружины. Оснащен фильтром грубой очистки и сбросным клапаном для стравливания давления. Подходит для применения в большинстве климатических зон, рассчитан на низкотемпературную эксплуатацию. Выдерживает давление на входе до 6 бар.

Применение

Регулятор Madas FCS используется для работы на неагрессивных сухих газах, таких как природный, сжиженный газ, азот.

Основные параметры:

• диапазон настройки пружины: 170-400 мбар;
• давление газа в распределительной сети: до 6000 мбар;
• герметичная конструкция, класс «А» по европейскому стандарту EN 88-2;
• настройка сбросного клапана в диапазоне 180-460 мбар;
• фильтр грубой очистки, размер удерживаемых частиц от 50 мкм;
• класс фильтрации G2 по EN 779;
• монтаж с помощью резьбовых соединений, Rp 1/2";
• установка на горизонтальный или вертикальный трубопровод;
• диапазон эксплуатационных температур: -40...+60 °C;
• допустимая температура на поверхности корпуса: не более +60 °C;
• полная замена через 40 лет эксплуатации или раньше, при необходимости.

Особенности конструкции

Регулятор оснащен усиленной мембраной, предохранительно-сбросным клапаном для стравливания излишнего давления при превышении давления заданной величины. Снабжен фильтром грубой очистки для защиты рабочей мембраны и уплотнений от повреждений грубыми частицами и преждевременного износа. Настройка рабочих параметров осуществляется с помощью винта калибровки под контролем манометра.

Конструкция произведена с учетом интенсивной промышленной эксплуатации, высокого давления рабочей среды и температурных воздействий. Корпус и детали изготовлены из нержавеющей стали марки 430 F, штампованного алюминия, нержавеющей оцинкованной стали, латуни ОТ-58, алюминия 11S, уплотнения – из газонепроницаемого бутадиен-нитрильного каучука.

Место размещения

Регулятор давления газа рассчитан на установку в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. Не пригоден для размещения в местах, где окружающая среда агрессивно воздействует на материалы корпуса и деталей: сталь, алюминий, каучук.

Монтаж осуществляется на горизонтальной или вертикальной трубе перед горелкой. Для правильной сборки на корпус нанесена стрелка, которую следует совместить с направлением потока.

Достоинства:

• поддержание стабильного давления газа на выходе;
• клапан сброса избыточного давления;
• усиленная мембрана;
• применение в газовых установках с давлением до 6 бар;
• встроенный фильтр, дополнительная защита мембраны и уплотнений;
• монтаж в горизонтальный/ вертикальный трубопровод;
• возможность низкотемпературной эксплуатации;
• полная замена (в сборе) через 40 лет.

Регуляторы давления газа Madas с другими диапазонами настройки пружины представлены в нашем каталоге. Оборудование прошло испытания, сертифицировано, сопровождается заводской гарантией.
