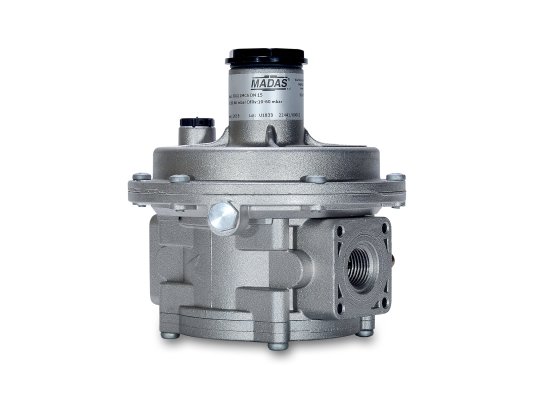

Регулятор давления газа Madas FCS020000 150

Регулятор давления газа Madas FCS020000 150 служит для стабилизации и поддержания давления на необходимом уровне независимо от колебаний давления в магистрали подачи и расхода газа. Соответствует европейским стандартам безопасности EN 88-2. Рассчитан на входное давление 6 бар. Подходит для низкотемпературной эксплуатации. Модель с усиленной мембраной.

Применение

Регулятор Madas FCS предназначен для оснащения систем, потребляющих неагрессивные сухие газы, такие как природный, сжиженный газ, азот.

Основные параметры:

• диапазон настройки пружины: 300-650 мбар;
• давление газа в распределительной сети: до 6000 мбар;
• класс «А» герметичности по европейскому стандарту EN 88-2;
• настройка сбросного клапана в диапазоне 340-850 мбар;
• встроенный фильтр со способностью очистки 50 мкм;
• класс фильтрации G2 по EN 779;
• резьбовой способ соединения, Rp 1/2";
• размещение на горизонтальном или вертикальном трубопроводе;
• рабочие температуры (внешняя среда): -40...+60 °C;
• допустимая поверхностная температура: не более +60 °C;
• замена регулятора в сборе через 40 лет службы или раньше, при необходимости.

Особенности конструкции

Регулятор оснащен усиленной мембраной и предохранительно-сбросным клапаном для стравливания излишнего давления. На входе установлен фильтр грубой очистки. Настройка давления осуществляется с помощью винта калибровки с применением манометра.

При изготовлении конструкции использованы материалы, рассчитанные на интенсивную промышленную эксплуатацию, высокое давление, перепады температур. Корпус и детали произведены из нержавеющей стали марки 430 F, латуни ОТ-58, штампованного алюминия, нержавеющей оцинкованной стали, алюминия 11S, уплотнения – из газонепроницаемой NBR резины.

Условия эксплуатации и монтаж

Регулятор давления Madas FCS может размещаться внутри помещений зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. Допускается монтаж на горизонтальный или вертикальный газопровод. Для правильного позиционирования на корпус регулятора нанесена стрелка, которую необходимо направить в сторону горелки.

Обратите внимание! Регулятор давления не пригоден для эксплуатации в условиях агрессивной среды, разрушающей сталь, алюминий, каучук.

Достоинства:

• стабильное, точное давление с учетом настройки;
• усиленная мембрана;
• клапан сброса избыточного давления;
• использование в системах с давлением до 6 бар;
• фильтр со способностью очистки 50 микрон;
• установка в горизонтальный/ вертикальный трубопровод;
• возможность эксплуатации в условиях низких температур;
• полная замена через 40 лет.

У нас можно купить регуляторы давления газа Madas с разными диапазонами давления и параметрами соединений, а также другое оснащение для горелок и котлов.
