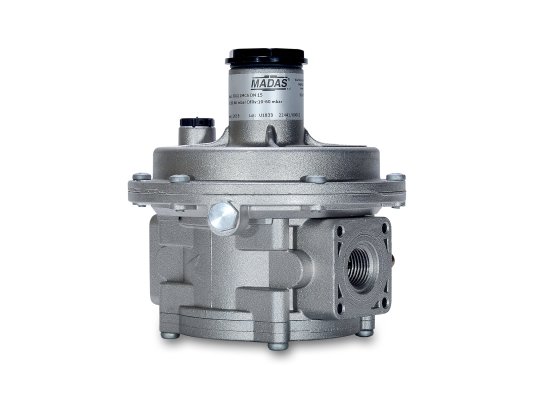

Регулятор давления газа Madas FCS020000 160

Регулятор давления газа Madas FCS020000 160 позволяет создать надежную систему регулирования подачи газа на промышленную горелку. Понижает и поддерживает давление газа на необходимом уровне, независимо от изменения давления в газовой магистрали. Подходит для газовых установок с давлением до 6 бар. Оснащен усиленной мембраной.

Применение

Регулятор Madas FCS предназначен для работы с неагрессивными сухими газами, такими как природный, бытовой, сжиженный нефтяной газ, воздух.

Основные параметры:

• герметичная конструкция класса «А» по европейскому стандарту EN 88-2;
• диапазон настройки пружины: 600-1500 мбар;
• давление газа на входе в регулятор: до 6000 мбар;
• настройка сбросного клапана в диапазоне 640-1700 мбар;
• встроенный фильтр, размер удерживаемых частиц от 50 мкм;
• класс фильтрации G2 по EN 779;
• фиксация на резьбу, параметры соединения: Rp 1/2";
• горизонтальная или вертикальная ориентация в системе;
• исполнение для низкотемпературной эксплуатации, до -40 °C;
• максимальная температура на поверхности корпуса: +60 °C;
• полная замена через 40 лет службы или раньше, в случае необходимости.

Особенности конструкции

Регулятор оснащен усиленной мембраной для работы с высоким давлением газа, фильтром грубой очистки, предохранительно-сбросным клапаном для стравливания избыточного давления, превышающего установленные параметры. Для настройки давления предусмотрен винт калибровки и штуцер, к которому подключается манометр.

Конструкция рассчитана на интенсивные нагрузки, промышленные условия эксплуатации, перепады температур. Детали и уплотнения изготовлены из нержавеющей стали марки 430 F, штампованного алюминия, нержавеющей оцинкованной стали, латуни ОТ-58, алюминия 11S, бутадиен-нитрильного каучука.

Установка в систему

Регулятор давления газа может размещаться в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. Не пригоден для установки в местах, где окружающая среда способна вызвать разрушение металлических частей и уплотнений.

Установка осуществляется горизонтально или вертикально. Для корректной сборки на корпус нанесена стрелка, указывающая в сторону горелки.

Достоинства:

• стабильное давление газа перед горелкой;
• клапан сброса избыточного давления;
• усиленная мембрана для тяжелых нагрузок;
• высокий уровень герметичности, класс «А»;
• широкие возможности применения (давление в сети до 6 бар);
• встроенный фильтр грубой очистки;
• горизонтальное/ вертикальное размещение;
• возможность низкотемпературной эксплуатации;
• 40-летняя служба до полной замены.

Регуляторы давления газа Madas с другими диапазонами пружины, комплектацией и параметрами соединения представлены в нашем каталоге. Оборудование испытано, сертифицировано по европейским стандартам.
