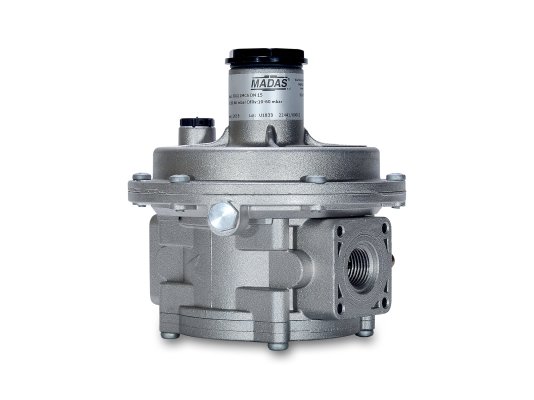

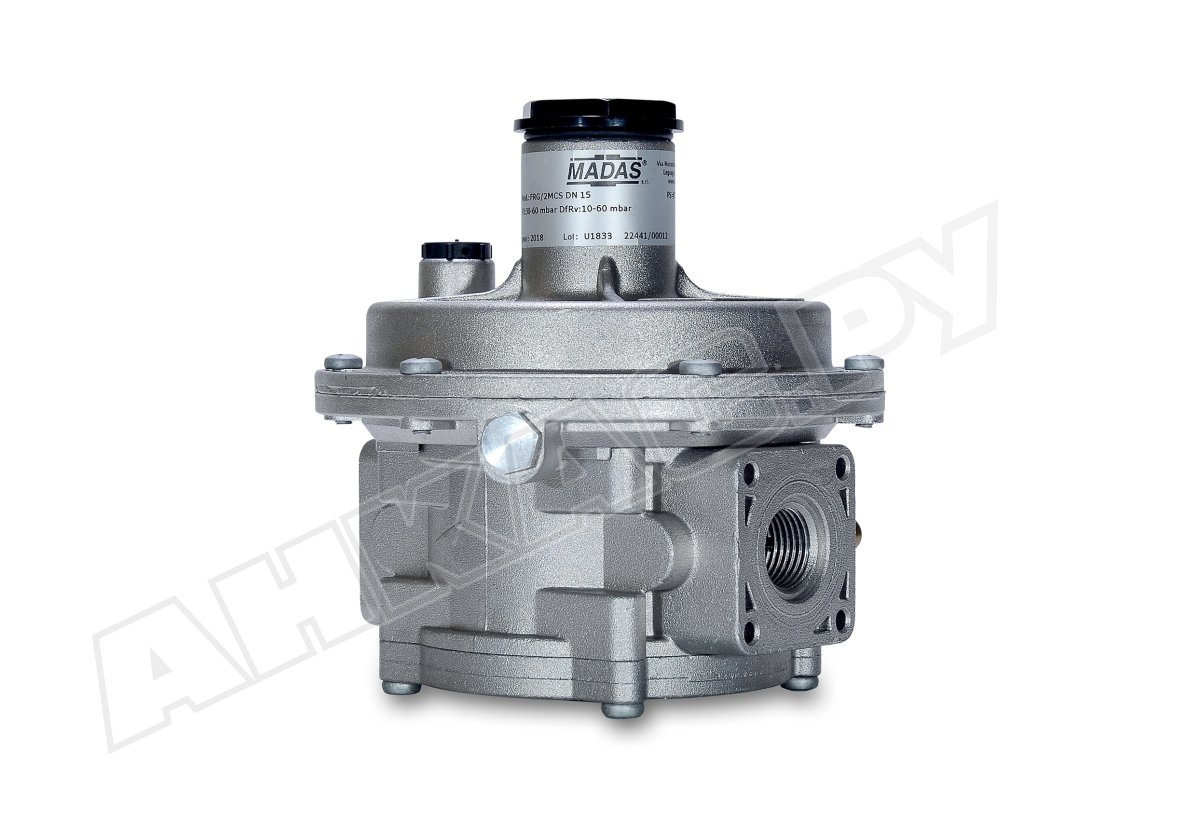

Регулятор давления газа Madas FCS030000 140

Регулятор давления газа Madas FCS030000 140 сертифицирован по европейским стандартам EN 88-2. Снижает и поддерживает давление на необходимом уровне в соответствии с настройкой пружины независимо от изменений давления в магистрали. Рассчитан на промышленную интенсивную эксплуатацию, давление в распределительной сети до 6 бар, воздействие низких температур. Оснащен усиленной мембраной для тяжелых нагрузок.

Виды газа

Регулятор Madas FCS может использоваться для неагрессивных сухих газов, таких как природный, бытовой, сжиженный нефтяной газ, воздух.

Основные параметры:

• конструкция класса «А» герметичности по европейскому стандарту EN 88-2;
• диапазон настройки пружины: 170-400 мбар;
• давление газа на входе в регулятор: не выше 6000 мбар;
• настройка предохранительно-сбросного клапана в диапазоне 180-460 мбар;
• фильтр на входе, диаметр удерживаемых частиц от 50 мкм;
• класс фильтрации G2 по EN 779;
• резьбовой способ соединения с трубопроводом, Rp 3/4";
• горизонтальный или вертикальный монтаж;
• конструкция для низкотемпературной эксплуатации, до -40 °C;
• максимально допустимая температура на поверхности корпуса: +60 °C;
• полная замена через 40 лет эксплуатации (при необходимости раньше).

Особенности конструкции

Регулятор давления оснащен усиленной мембраной для тяжелых нагрузок. На входе размещен фильтр грубой очистки, сдерживающий посторонние примеси и частицы пыли. В состав устройства входит предохранительно-сбросной клапан, срабатывающий при превышении установленных параметров давления. Для настройки регулятора предусмотрены винты калибровки выходного давления и сбросного клапана, штуцер для подключения манометра.

Конструкция произведена с учетом интенсивной эксплуатации, воздействия температур. Корпус, детали и уплотнения изготовлены из латуни ОТ-58, нержавеющей стали марки 430 F, штампованного алюминия, нержавеющей оцинкованной стали, алюминия 11S, бутадиен-нитрильного каучука. Газонепроницаемый материал уплотнений исключает утечки газа.

Место установки и монтаж

Регулятор давления газа Madas FCS устанавливается в помещениях котельных, соответствующих требованиям к зоне 1 по классификации взрывоопасных объектов. Не пригоден для эксплуатации в условиях агрессивной окружающей среды, способной разрушить материал конструкции.

Монтаж регулятора допускается на горизонтальную и вертикальную трубу. Для правильной сборки на корпус нанесена стрелка, которую необходимо направить в сторону горелки.

Достоинства:

• поддержание стабильного давления газа перед горелкой;
• усиленная мембрана для тяжелых нагрузок;
• высокий уровень герметичности, класс «А»;
• клапан сброса избыточного давления;
• фильтр на входе для удаления грубых частиц;
• широкие возможности применения (давление в сети до 6 бар);
• горизонтальный/ вертикальный монтаж;
• исполнение для низкотемпературной эксплуатации;
• 40-летняя служба с учетом своевременного обслуживания и замены деталей.

У нас можно купить регуляторы давления газа для различных задач регулирования. Обращайтесь, чтобы узнать интересующую информацию.
