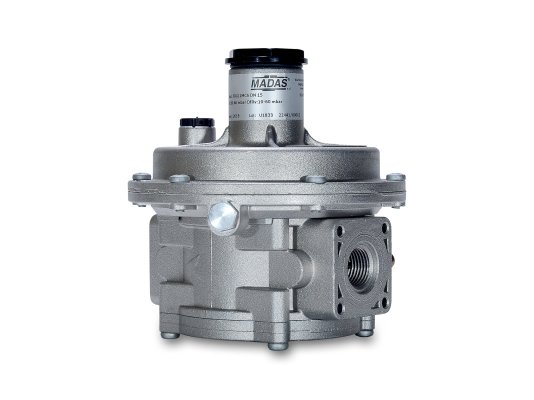

Регулятор давления газа Madas FCS030000 150

Регулятор давления газа Madas FCS030000 150 предназначен для понижения и поддержания давления на заданном уровне независимо от изменения давления в магистрали подачи. Соответствует европейским стандартам EN 88-2. Подходит для промышленных установок с давлением в магистрали до 6 бар и низкотемпературной эксплуатации. Оснащен усиленной мембраной, фильтром и сбросным клапаном.

Применение

Регулятор Madas FCS используется в системах, потребляющих неагрессивные сухие газы, такие как природный, бытовой, сжиженный нефтяной газ, воздух.

Основные параметры:

• диапазон настройки пружины: 300-650 мбар;
• давление газа перед регулятором: максимум 6000 мбар;
• класс «А» герметичности по европейскому стандарту EN 88-2;
• настройка сбросного клапана в диапазоне 340-850 мбар;
• встроенный фильтрующий элемент со способностью очистки 50 мкм;
• класс фильтрации G2 по EN 779;
• резьбовые соединения Rp ¾" для интеграции в систему;
• установка на горизонтальный или вертикальный трубопровод;
• температуры окружающей среды: -40...+60 °C;
• допустимая температура на поверхности корпуса: не более +60 °C;
• замена регулятора в сборе после 40-летнего использования (раньше при необходимости).

Конструкция

Регулятор собран в алюминиевом коррозиестойком корпусе. Оснащен усиленной мембраной, предохранительно-сбросным клапаном для стравливания избыточного давления при превышении заданных параметров. На входе размещен фильтр грубой очистки, удаляющий из потока все посторонние частицы размером от 50 микрон. Для регулировки пружины и сбросного клапана предусмотрены винты настройки.

При изготовлении конструкции использованы материалы, рассчитанные на высокое давление, перепады температур, интенсивную промышленную эксплуатацию. Корпус и детали произведены из нержавеющей стали марки 430 F, штампованного алюминия, нержавеющей оцинкованной стали, латуни ОТ-58, алюминия 11S, уплотнения – из газонепроницаемого NBR-каучука.

Условия эксплуатации и монтаж

Регулятор давления Madas FCS подходит для размещения в помещениях, соответствующих требованиям к зоне 1 взрывоопасности по ГОСТ Р 51330.9-99. Допускается монтаж в горизонтальном и вертикальном положении. Для правильной сборки системы на корпус регулятора нанесена стрелка, которую необходимо направить к горелке.

Важно! Регулятор не пригоден для эксплуатации в условиях окружающей среды, разрушающей сталь, алюминий, каучук.

Достоинства:

• стабильное выходное давление с учетом настройки;
• усиленная мембрана для тяжелых нагрузок;
• широкий диапазон регулирования;
• клапан сброса избыточного давления;
• использование в системах с давлением до 6 бар;
• фильтрующий элемент, защита мембраны и уплотнений от повреждений;
• монтаж в горизонтальный/ вертикальный трубопровод;
• стабильная, безопасная работа в условиях минусовых температур;
• полная замена через 40 лет.

Купить регуляторы давления газа Madas можно со склада и под заказ. В каталоге мы подобрали широкую линейку регуляторов для систем различной мощности, конфигурации и назначения.
