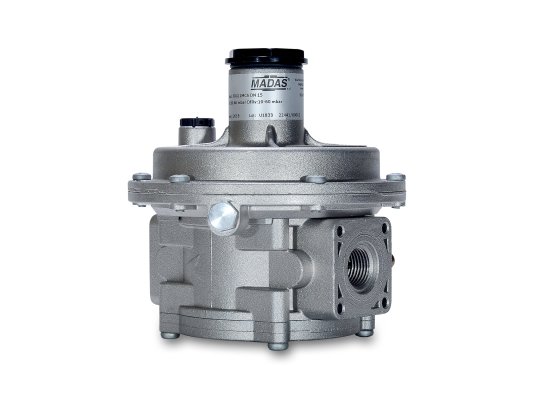

Регулятор давления газа Madas FCS040000 140

Регулятор давления газа Madas FCS040000 140 оснащен усиленной мембраной и сбросным клапаном. Сертифицирован по европейским стандартам EN 88-2. Отвечает за понижение и поддержание давления газа на установленном уровне с учетом настройки пружины независимо от колебаний давления в распределительной сети. Конструкция произведена для интенсивной промышленной эксплуатации, выдерживает давление в магистрали 6 бар.

Виды газа

Регулятор Madas FCS подходит для неагрессивных сухих газов, таких как природный, бытовой, сжиженный нефтяной газ, воздух.

Основные характеристики:

• исполнение класса «А» герметичности по европейскому стандарту EN 88-2;
• диапазон настройки пружины: 170-400 мбар;
• ограничение входного давления газа: 6000 мбар;
• настройка предохранительно-сбросного клапана в диапазоне 180-460 мбар;
• входной фильтр со способностью очистки 50 мкм;
• класс фильтрации G2 по EN 779;
• резьбовой способ соединения с трубопроводом, Rp 1";
• горизонтальное или вертикальное размещение;
• конструкция для эксплуатации в широком диапазоне температур, до -40 °C, +60 °C;
• максимально допустимая поверхностная температура: +60 °C;
• срок службы до полной замены (в сборе): 40 лет.

Особенности конструкции

Регулятор давления собран в коррозиестойком алюминиевом корпусе с резьбовыми соединениями. Оснащен усиленной мембраной. На входе установлен фильтрующий элемент. В состав конструкции входит сбросной клапан, который срабатывает при превышении заданных параметров давления. Для настройки регулятора предусмотрены винты калибровки выходного давления и регулировки сбросного клапана, штуцер для подсоединения манометра.

Конструкция произведена с учетом интенсивных нагрузок, низкотемпературного воздействия. Корпус, детали и уплотнения выполнены из штампованного алюминия, нержавеющей оцинкованной стали, латуни ОТ-58, нержавеющей стали марки 430 F, алюминия 11S, NBR-каучука. Газонепроницаемый материал уплотнений предотвращает утечки газа.

Регулятор устанавливается на горизонтальную или вертикальную трубу. Для правильной сборки на корпус нанесена стрелка, которая должна направляться к горелке.

Требования к помещению

Регулятор давления газа Madas FCS подходит для установки в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. Не пригоден для размещения в местах, где окружающая среда агрессивно воздействует на материал конструкции и может вызвать разрушение конструктивных частей и уплотнений.

Достоинства:

• усиленная мембрана для тяжелых нагрузок;
• поддержание стабильного давления газа перед горелкой;
• высокий класс герметичности конструкции;
• клапан сброса излишнего давления;
• входной фильтр для очистки от грубых частиц;
• широкие возможности применения (для сетей с давлением до 6 бар);
• установка на горизонтальный/ вертикальный трубопровод;
• исполнение для низкотемпературного применения (до -40 °C);
• 40-летний ресурс службы.
