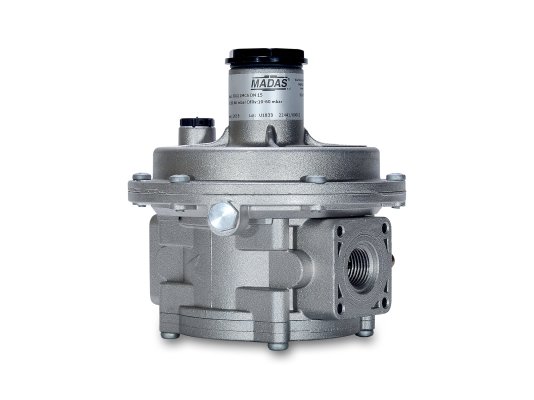

Регулятор давления газа Madas FCS040000 160

Регулятор давления газа Madas FCS040000 160 за счет усиленной мембраны применяется в промышленных топочных установках высокой мощности, с давлением газа на горелку до 1500 мбар. Понижает и поддерживает давление на заданном уровне с учетом настройки пружины, в том числе при колебаниях давления в магистрали. Подходит для систем с давлением в распределительной сети до 6 бар. Сертифицирован по европейским стандартам EN 88-2.

Виды газа

Регулятор Madas FCS может использоваться для работы с неагрессивными сухими газами, такими как природный, бытовой, сжиженный нефтяной газ, азот, воздух.

Основные параметры:

• диапазон настройки пружины: 600-1500 мбар;
• давление газа на входе в регулятор: максимум 6000 мбар;
• настройка предохранительно-сбросного клапана в диапазоне 640-1700 мбар;
• фильтр на входе для очистки от примесей и грязевых частиц размером от 50 мкм;
• конструкция класса «А» герметичности по нормам EN 88-2;
• класс фильтрации G2 по EN 779;
• резьбовое соединение Rp 1";
• допустимое монтажное положение: горизонтальное и вертикальное;
• температурные ограничения (внешняя среда): -40 °C, +60 °C;
• максимальная температура на поверхности корпуса: +60 °C;
• продолжительность эксплуатации: 40 лет до полной замены (раньше при необходимости).

Конструкция

Конструкция произведена с учетом высокого давления рабочей среды, контакта с газами, интенсивных нагрузок. Корпус, детали и уплотнения выполнены из латуни ОТ-58, нержавеющей стали марки 430 F, алюминия 11S, штампованного алюминия, нержавеющей оцинкованной стали, бутадиен-нитрильного каучука. За счет газонепроницаемых свойств материала уплотнений исключены утечки газа.

Регулятор давления оснащен усиленной мембраной, рассчитанной на тяжелые нагрузки. На входе установлен фильтр грубой очистки для удаления пыли и примесей. Дополнительно регулятор укомплектован предохранительно-сбросным клапаном, который при превышении установленного уровня давления стравливает избыточное давление газа.

Место установки и монтаж

Регулятор давления газа Madas FCS устанавливается в помещениях котельных, соответствующих зоне 1 взрывоопасности по классификации взрывоопасных объектов. Не пригоден для мест, где окружающая среда агрессивно воздействует на металлические части и материал уплотнений.

Регулятор устанавливается на горизонтальный или вертикальный трубопровод. Для правильной сборки на корпус нанесена стрелка, направляемая к горелке.

Достоинства:

• усиленная мембрана для тяжелых нагрузок;
• поддержание стабильного выходного давления газа;
• высокий уровень герметичности, класс «А»;
• сбросной клапан для стравливания избыточного давления;
• очистка потока на входе в регулятор;
• широкие возможности применения (давление в сети до 6 бар);
• вариативность монтажной ориентации;
• возможность низкотемпературной эксплуатации;
• 40-летняя служба.

У нас можно купить регуляторы давления газа для широкого спектра задач регулирования. Обращайтесь, чтобы узнать интересующую информацию.
