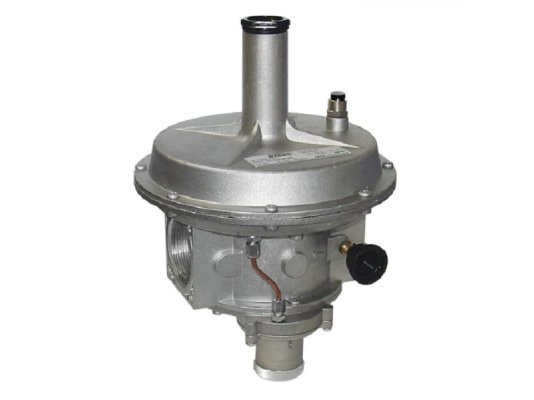

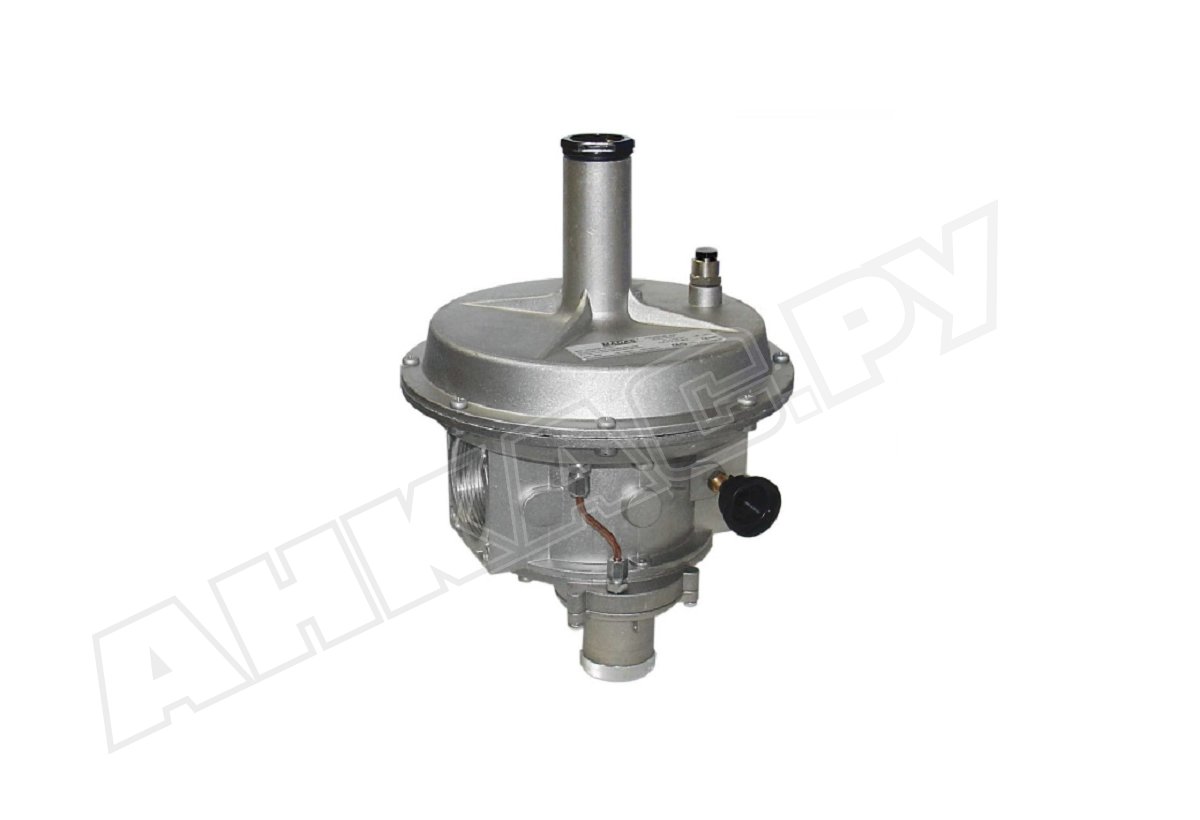

Регулятор давления газа Madas RB06Z R140

Регулятор давления газа Madas RB06Z R140 оснащен дополнительными защитными устройствами для безопасного регулирования давления. Встраивается в системы с давлением в магистрали до 6 бар. Понижает входное давление и поддерживает постоянное значение с учетом настройки пружины вне зависимости от изменения давления в распределительной сети. Отличается высоким уровнем герметичности, возможностью низкотемпературной, в том числе уличной, эксплуатации, высокой точностью регулирования.

Особенности

Регулятор давления Madas RB06Z укомплектован:

• предохранительно-запорным клапаном (ПЗК), отсекающим поток газа потребителю при превышении/ недостаточности (либо отсутствии) давления;
• предохранительно-сбросным клапаном (ПСК) для выпуска избыточного давления через сбросное отверстие.

Регулятор запускается в ручном режиме после ликвидации причин срабатывания защитного механизма (ПЗК).

Виды газа

Комбинированный регулятор может использоваться для работы с природным, сжиженным газом, воздухом, азотом и другими неагрессивными сухими газами, отвечающими ГОСТ 5542-87. По запросу предоставляются модификации для биогаза (после уточнения состава).

Основные параметры:

• сертификат соответствия нормативу EN 88-2, класс «А» герметичности;
• давление перед регулятором: максимум 6000 мбар;
• диапазон настройки пружины: 50-95 мбар;
• настройка ПЗК по понижению: 10-30 мбар, по превышению: 60-140 мбар;
• диапазон срабатывания сбросного клапана: 57-175 мбар;
• пропускная способность: не менее 0,1 нм3/ч;
• точность срабатывания предохранительных клапанов ПСК/ ПЗК: ±5%, ±10%;
• перекрытие газопровода ПЗК в течение 1 сек.;
• резьбовой способ присоединения, отверстия с внутренней резьбой Rp 1 1/2";
• прямое (линейное) соединение;
• диапазон эксплуатационных температур: -40...+60 °C;
• периодичность ТО (контроль давления регулятора, ПЗК, ПСК): 1 раз в 6 мес.;
• нагружаемые детали, требующие замены: рабочая мембрана, мембрана ПЗК, пружина;
• заявленный производителем срок службы: 40 лет.

Конструкция

Регулятор давления собран в корпусе с резьбовыми выходами, верхняя и нижняя части которого прочно скреплены винтами. Основные элементы конструкции: компенсационная, рабочая и предохранительная мембраны, ПЗК, ПСК, пружины настройки выходного давления и срабатывания защитных клапанов, регулировочные винты. На корпусе предусмотрен штуцер для замеров давления.

Опционально устанавливается индикатор положения ПЗК, сигнал от которого выводится на контрольный пульт.

Место монтажа регулятора

Регулятор давления газа пригоден для установки в зонах 1 или 2 взрывоопасности по ГОСТ. Подходит для размещения в помещениях и на улице при условии защиты от атмосферных осадков. Не допускается монтаж регулятора в местах, где окружающая среда действует агрессивно на металлические части конструкции и материал уплотнений, вызывая их разрушение.

При размещении регулятора давления в помещениях с плохой вентиляцией необходимо предусмотреть вывод газа, стравленного предохранительно-сбросным клапаном, наружу.

Установка

Регулятор может монтироваться на горизонтальный и вертикальный трубопровод с пружиной, направленной вверх (рекомендуемое положение). При установке с горизонтальной пружиной сокращается продолжительность службы регулятора.

На корпус регулятора нанесена стрелка для правильной сборки (указывает на потребляющее устройство). Выходное давление газа и пределы срабатывания защитных клапанов задаются под контролем манометра.

Применение

Регуляторы давления Madas RB востребованы в системах, требующих понижения высокого давления газа. Используются на газорегуляторных пунктах, станциях газораспределения, в узлах редуцирования и на других объектах газоснабжения.

Достоинства:

• стабильные выходные параметры давления газа;
• защитный предохранительно-запорный клапан;
• компенсация входного давления, высокая точность регулирования;
• быстрое срабатывание ПЗК (< 1 сек.);
• возможность размещения на улице;
• предохранительно-сбросной клапан;
• конструкция для эксплуатации в широком диапазоне температур;
• 2-летнее гарантийное обслуживание.

Линейка Madas RB

Регуляторы давления газа Madas RB востребованы на рынке за счет широкого диапазона настроек выходного давления и диаметров соединений, позволяющих решать большинство задач регулирования давления. Подходят для работы с любыми сухими неагрессивными газами, а также по запросу могут предоставляться в специальном исполнении для других газов. Обращайтесь, чтобы подобрать оптимальную модель регулятора давления.
