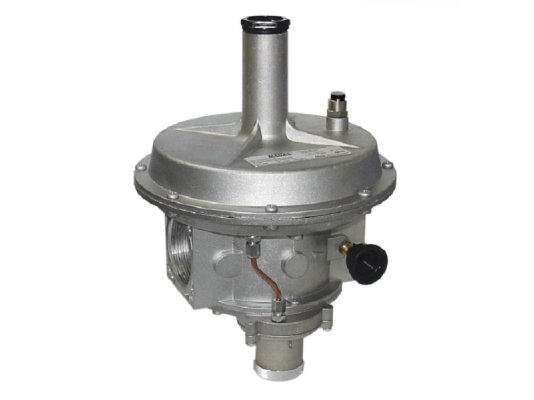

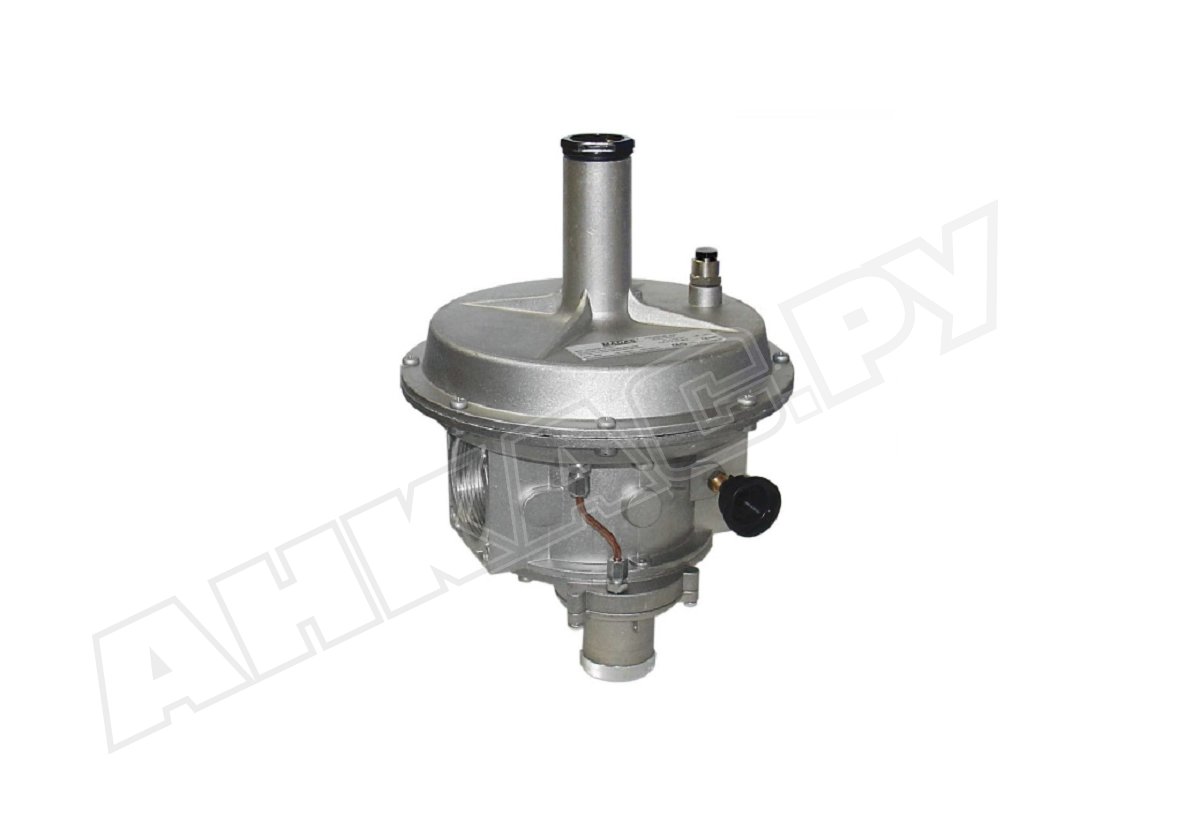

Регулятор давления газа Madas RB06Z R150

Регулятор давления газа Madas RB06Z R150 встраивается в системы редуцирования высокого давления. Безопасно понижает и поддерживает давление на постоянном уровне с учетом настройки пружины независимо от скачков давления в газораспределительной сети. Оснащен дополнительными защитными устройствами для повышения безопасности эксплуатации и защиты газопровода от избыточного давления. Подходит для уличного размещения и работы в большинстве климатических зон.

Особенности

Регулятор оснащен дополнительными устройствами безопасности:

предохранительно-запорным клапаном (ПЗК), перекрывающим газопровод при аварийном повышении / понижении (либо отсутствии) давления;

предохранительно-сбросным клапаном (ПСК) для сброса излишнего давления газа.

Регулятор запускается в ручном режиме после устранения причин, повлекших срабатывание предохранительного запорного механизма.

Применение

Регулятор давления подходит для работы с природным, сжиженным газом, воздухом, азотом и другой неагрессивной средой по ГОСТ 5542-87 (сухой газ). По отдельному запросу предоставляются модели для биогаза (после уточнения состава).

Регуляторы давления Madas RB служат для сборки газорегуляторных пунктов, станций газораспределения, узлов редуцирования и других объектов газоснабжения.

Основные параметры:

• давление на входе в регулятор: до 6000 мбар;
• регулировка исходящего давления в пределах 85-180 мбар;
• настройка ПЗК по понижению: 35-110 мбар, по превышению: 100-260 мбар;
• диапазон срабатывания предохранительно-сбросного клапана: 98-260 мбар;
• точность регулирования: ±10%;
• минимальная пропускная способность: 0,1 нм3/ч;
• точность срабатывания клапанов ПСК/ ПЗК: ±5%, ±10%;
• время действия ПЗК: < 1 сек.;
• монтаж на горизонтальный или вертикальный трубопровод (рекомендуется пружиной вверх);
• класс «А» герметичности по стандарту EN 88-2;
• резьбовой способ монтажа в систему, отверстия с внутренней резьбой Rp 1 1/2";
• прямое (линейное) соединение;
• температурные условия (внешняя среда): -40...+60 °C.

Конструкция

Регулятор давления собран в алюминиевом корпусе. Основные элементы конструкции: ПЗК, ПСК, пружины регулирования исходящего давления и настройки клапанов, компенсационная, рабочая и предохранительная мембраны, винты регулировки. На корпусе смонтирован штуцер для снятия показаний давления.

Опционально – индикатор положения ПЗК для сигнализации о закрытии клапана.

Техобслуживание

В период эксплуатации проводится проверка давления и замена основных деталей с периодичностью:

• контроль давления регулятора, ПЗК, ПСК – 1 раз в 6 мес.;
• замена мембраны регулятора, мембраны запорного клапана – раз в 5 лет;
• замена пружин регулятора: через 20 лет.

При соблюдении рекомендаций производителя регулятор прослужит 40 лет.

Условия эксплуатации

Регулятор давления газа может размещаться в зонах 1 или 2 взрывоопасности по ГОСТ. Подходит для эксплуатации внутри помещений и на открытом воздухе при условии защиты от осадков. Во избежание риска утечек газа запрещено использование регулятора в местах воздействия агрессивной внешней среды, способной разрушить материалы конструкции.

При установке регулятора давления в недостаточно вентилируемых помещениях следует предусмотреть отвод газа, выпущенного ПСК, наружу.

Достоинства:

• постоянное давление газа независимо от давления в магистрали;
• защитный предохранительно-запорный клапан;
• стабилизация входного давления компенсационной мембраной;
• быстрое срабатывание ПЗК, закрытие в течение 1 сек.;
• встроенный сбросной клапан, защита трубопровода от избыточных нагрузок;
• возможность установки на улице;
• широкий диапазон эксплуатационных температур;
• 2-летняя заводская гарантия.

Широкая линейка Madas RB

Регуляторы давления газа Madas RB пользуются популярностью на рынке за счет широкого выбора модификаций с различными диапазонами рабочего давления и размерами соединений, позволяющими решать большинство задач регулирования давления. Регуляторы этой линейки подходят для любых сухих неагрессивных газов, а также по запросу могут предоставляться в специальном исполнении для биогаза и других газов. Обращайтесь, чтобы подобрать оптимальную модель регулятора.
