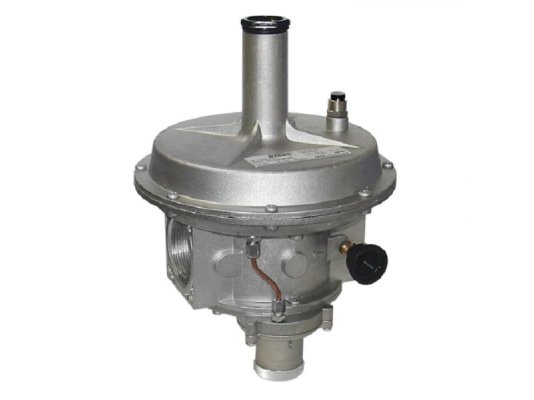

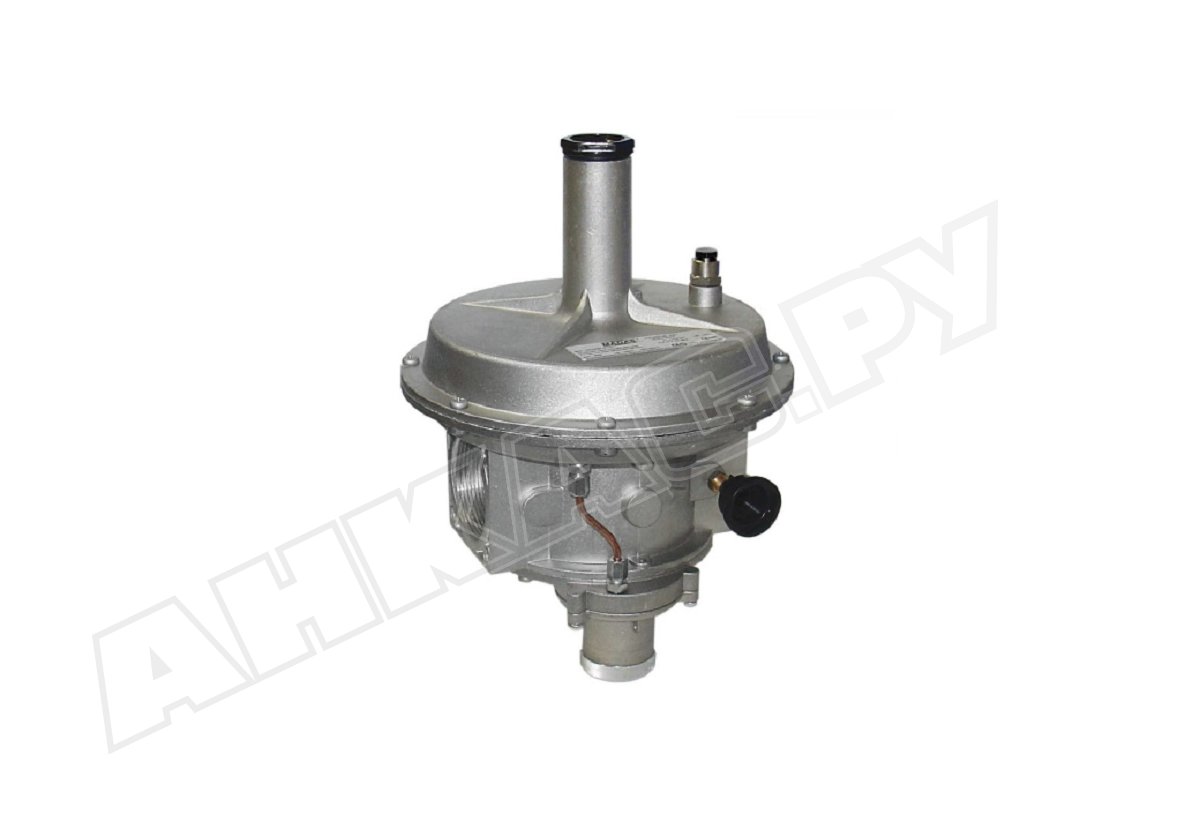

Регулятор давления газа Madas RB06Z R160

Версия с усиленной мембраной

Регулятор давления Madas RB06Z R160 – комбинированное устройство прямого действия с компенсированным затвором. Сертифицировано по EN 88-2. Используется для понижения и автоматического поддержания стабильных выходных параметров давления на необходимом уровне вне зависимости от давления во входящей магистрали и расхода. Благодаря встроенному запорному узлу регулятор прекращает подачу газа в случае чрезмерного повышения / снижения давления газа, нулевом входном давлении. Максимальное давление в подающем газопроводе – 6000 мбар.

Конструкция и особенности

• Корпус и детали комбинированного устройства выполнены из алюминия, латуни, нержавеющей оцинкованной стали, стекловолокна 30% на основе нейлона, каучука NBR, устойчивых к внешней и рабочей среде, коррозии и износу. Особенностью конструкции является усиленная мембрана.
• Регулятор укомплектован защитными устройствами: предохранительно-запорным, предохранительно-сбросным клапанами. Регулируемым параметром является выходное давление. Диапазон настройки: от 150 до 350 мбар.
• В набор входят ключи для настройки исходящего давления и порога срабатывания сбросного клапана. Для контроля параметров предусмотрен измерительный штуцер.
• При аварийном повышении или понижении выходного давления происходит перекрытие входа газа в регулятор. Время закрытия <1 сек. Запуск регулятора в работу осуществляется вручную после устранения причин, спровоцировавших срабатывание запорного механизма. Точность срабатывания сбросного клапана ±5%, запорного клапана ±10%.
• Регулятор устанавливается в помещениях или на улице (под навесом). При недостаточной вентиляции помещения следует вывести трубу на улицу для отвода выпущенного сбросным клапаном газа. Предусмотрен выход G3/4 ".
• Установка в газопроводную систему осуществляется с помощью резьбовых отверстий Rp 1 1/2". Линейное соединение (литера «Z»). Допускается вертикальное и горизонтальное размещение.
• Регулятор может использоваться в условиях внешней среды, не оказывающей разрушающего воздействия на материал корпуса и конструктивных элементов (алюминий, сталь, каучук). Допустимые температуры эксплуатации: -40…+60 °С.

Применение

Регулятор давления Madas RB06Z R160 встраивается в производственные газораспределительные установки, коммунально-бытовые системы газоснабжения, узлы редуцирования газа, газорегуляторные пункты. Рабочей средой является метан, сжиженный газ, азот, неагрессивный сухой газ, по запросу – биогаз (для подбора устройства требуется предоставить данные о составе газа).
