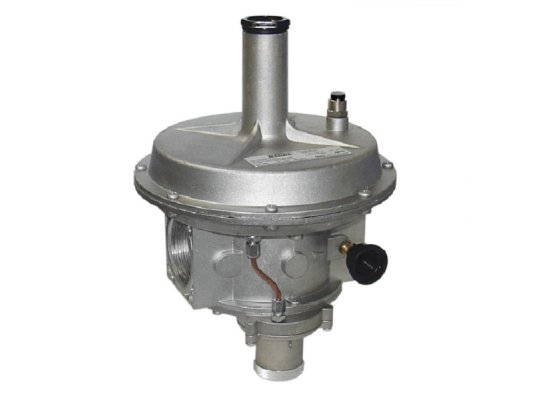

Регулятор давления газа Madas RB07Z R170

Регулятор давления Madas RB07Z R170 имеет комбинированную конструкцию и широкий функционал. Используется для редуцирования давления газа и автоматического поддержания выходных параметров на заданном уровне, независимо от изменения давления в магистрали и расхода потребителями. Встроенный запорный механизм служит для отсечения потока в случае недопустимого повышения или понижения давления, отсутствия входного давления. Место применения – промышленные, коммунально-бытовые системы газораспределения, газоснабжения, узлы редуцирования газа.

Особенности конструкции

Корпус регулятора изготовлен из алюминиевого сплава, комплектующие – из латуни, нержавеющей оцинкованной стали, стекловолокна, каучука NBR.

В состав регулятора входит:

• предохранительно-запорный клапан, в течение 1 секунды прерывающий подачу газа при недопустимом повышении или понижении давления;
• предохранительно-сбросной клапан для стравливания избыточного давления при кратковременном превышении заданных параметров;
• штуцер для измерения давления и проверки правильности настроек.

Точность срабатывания запорного устройства ±10%, сбросного клапана ±5%.

Запуск регулятора происходит в ручном режиме после устранения причин срабатывания запорного механизма.

Монтаж и условия эксплуатации

Регулятор давления Madas RB07Z R170 фиксируется в горизонтальном или вертикальном положении. Для монтажа предусмотрены отверстия с резьбой Rp 2".

Допускается эксплуатация регулятора:

• при температурах внешней среды -40…+60 °С;
• внутри или снаружи помещений, при установке под навесом / козырьком;
• в местах отсутствия агрессивной среды, разрушающе действующей на сталь, алюминий, каучук;
• для работы с метаном, сжиженным газом, азотом, неагрессивными сухими газами, по запросу – с биогазом (при заказе требует уточнить состав газа).

При использовании регулятора в недостаточно проветриваемых помещениях требуется обеспечить вывод стравленного сбросным клапаном газа на улицу (выход G3/4 ").
