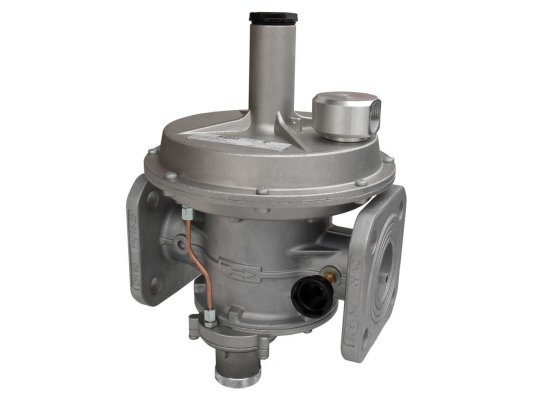

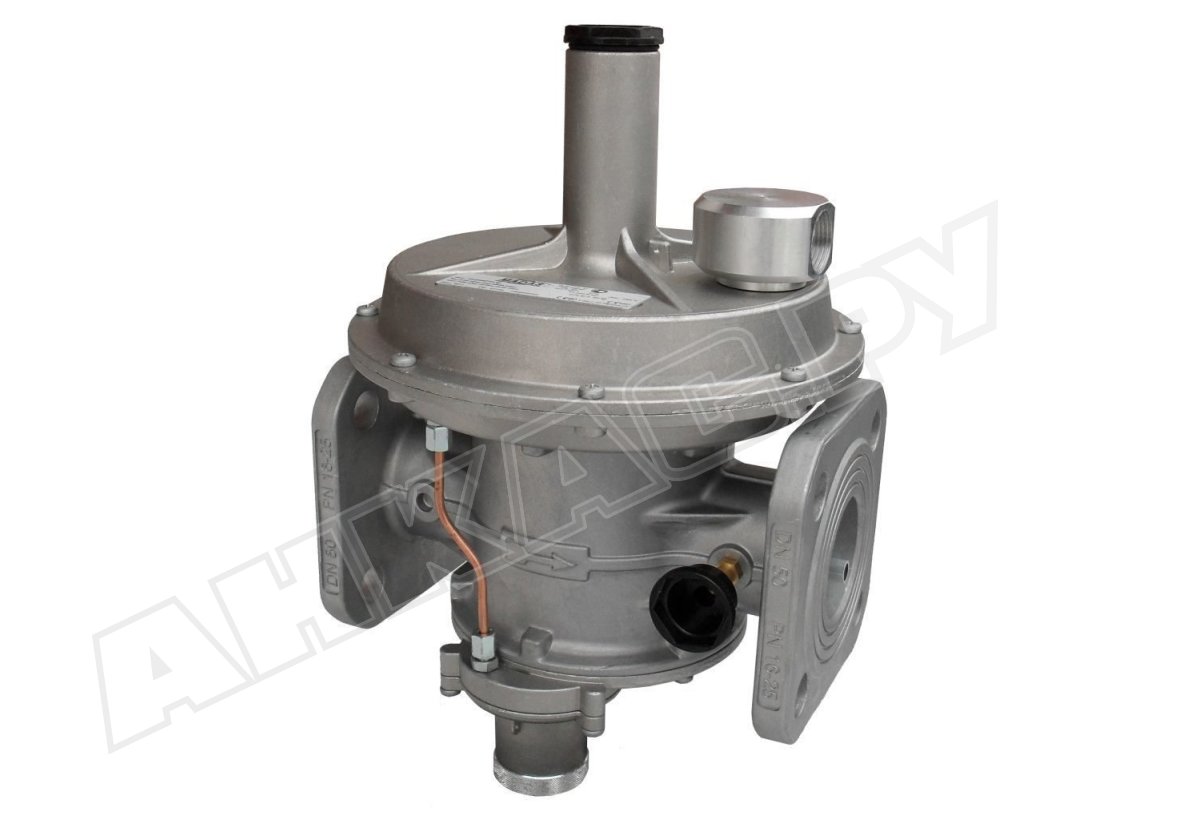

Регулятор давления газа Madas RB10Z 120

Регулятор давления газа Madas RB10Z 120 встраивается в крупные промышленные системы потребления газа с давлением в магистрали до 6 бар. Комбинированная конструкция, оснащенная дополнительными защитными устройствами, обеспечивает безопасное регулирование давления. Регулятор стабилизирует и поддерживает давление после себя на постоянном уровне при изменяющемся входном давлении.

Используемый газ

Регулятор подходит для работы с метаном, пропан-бутаном, азотом, воздухом и другими неагрессивными газами по ГОСТ 5542-87 (только сухой газ). По отдельному запросу доступны версии для биогаза.

Основные характеристики:

• комбинированное устройство прямого действия;
• давление перед регулятором: не более 6000 мбар;
• класс «А» герметичности по нормам EN 88-2, работа без утечек;
• настройка давления на выходе из регулятора в диапазоне 20-55 мбар;
• настройка ПЗК в пределах: 10-25 мбар/ 22-110 мбар;
• диапазон настройки давления срабатывания ПСК: 25-108 мбар;
• пропускная способность: более 0,1 нм3/ч;
• точность срабатывания ПСК/ ПЗК: ±5%/ ±10%;
• время закрытия отсечного клапана < 1 сек.;
• фланцевые соединения DN 100 для интеграции в систему;
• прямое (линейное) соединение;
• расход газа: до 5900 нм3/ч;
• эксплуатация при температурах окружающей среды: -40...+60 °C;
• основные узлы, требующие замены: мембрана регулятора, мембрана ПЗК, пружины;
• заявленный ресурс службы регулятора: 40 лет.

Комплектация и особенности

В состав комбинированного регулирующего устройства входят:

• предохранительно-запорный клапан, отсекающий поток газа при аварийном понижении или повышении выходного давления. Повторный запуск регулятора возможен только после устранения причин, вызвавших срабатывание запорного устройства;
• предохранительно-сбросной клапан, обеспечивающий полноценную работу регулятора во всем диапазоне пропускной способности регулятора. Используется для сброса избыточного количества газа при превышении давления установленной величины.

Важно! При установке регулятора в помещении с недостаточным притоком свежего воздуха необходимо вывести стравленный газ наружу.

Материалы конструкции: алюминий 11S, штампованный алюминий, латунь ОТ-58, оцинкованная нержавеющая сталь, стекловолокно с 30% нейлона, бутадиен-нитрильный каучук.

Место эксплуатации и монтаж

Регулятор размещается в зонах 1 или 2 взрывоопасности по ГОСТ в помещениях и на улице (под навесом). Недопустима установка регулятора в местах, где внешняя среда разрушает алюминий, сталь, каучук.

Возможен монтаж регулятора давления Madas RB10Z на горизонтальный и вертикальный трубопровод. Рекомендуется направлять пружину вертикально вверх, в противном случае эксплуатационный ресурс регулятора уменьшается.

Замена основных деталей и ТО

Каждые полгода выполняются замеры давления и проверка срабатывания клапанов (ПЗК и ПСК). Замена нагружаемых деталей осуществляется каждые 5 лет (рабочая мембрана, мембрана ПЗК) и через 20 лет (пружины). После частичной или полной разборки конструкции необходимо заново настроить выходные параметры давления.

Достоинства:

• высокая пропускная способность;
• комбинированное устройство с защитными клапанами ПЗК, ПСК;
• постоянное выходное давление газа при перепадах давления в сети;
• высокий уровень герметичности;
• безопасная работа в условиях низких температур воздуха;
• горизонтальное и вертикальное размещение;
• гарантийное обслуживание 2 года;
• заменяемые пружины и мембраны.

Со склада и под заказ доступны регуляторы давления газа Madas RB с различными диаметрами соединений, диапазонами давления, комплектацией. Узнать больше можно у наших консультантов.
