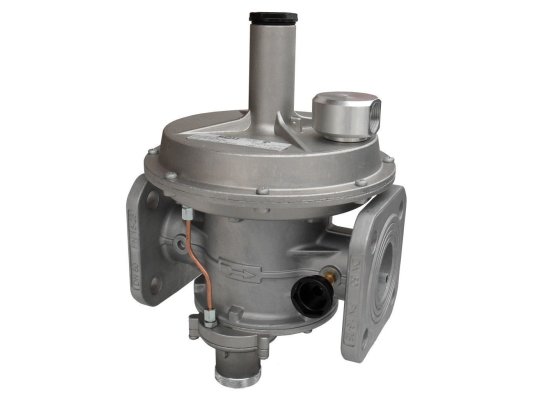

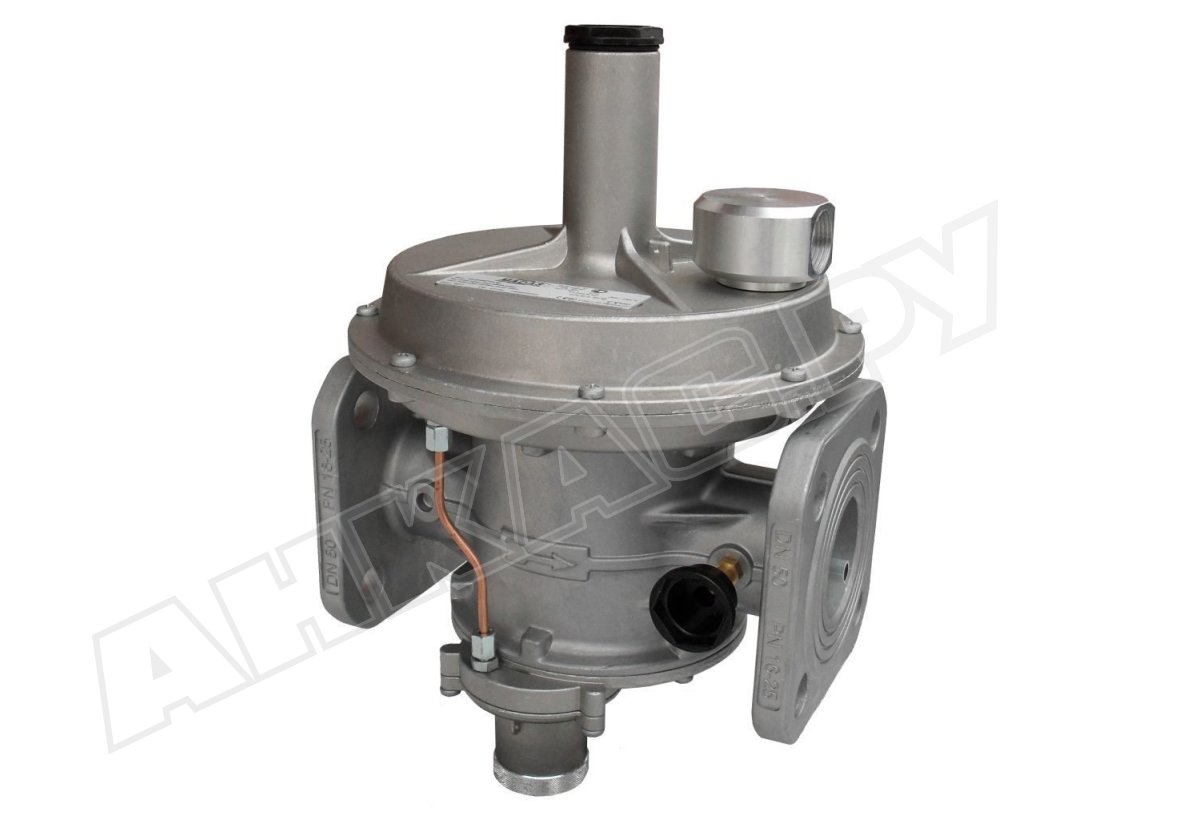

Регулятор давления газа Madas RB40Z R140

Регулятор давления газа Madas RB40Z R140 входит в состав систем регулирования давления природного, сжиженного газа. Оснащен дополнительными устройствами безопасности для снижения нагрузки на трубопровод и предотвращения аварийных ситуаций. Рассчитан на давление в магистрали до 6 бар. Понижает и поддерживает постоянное давление после себя с учетом настройки пружины, независимо от изменения давления в распределительной сети.

Особенности

Регулятор давления Madas RB40Z оснащен:

• предохранительно-запорным клапаном (ПЗК), закрывающим поток газа потребителю при недопустимом повышении/ понижении давления (либо отсутствии давления);
• предохранительно-сбросным клапаном (ПСК) для сброса избыточного давления через специальное отверстие.

Повторный запуск регулятора осуществляется в ручном режиме после устранения причин срабатывания устройства безопасности (ПЗК).

В качестве опции предлагается индикатор положения ПЗК, сигнал от которого можно вывести на диспетчерский пульт.

Виды газа

Комбинированный регулятор может использоваться для работы с метаном, сжиженным газом, воздухом, азотом и другими газами (неагрессивные сухие среды), отвечающими госстандарту 5542-87. По запросу предоставляются регуляторы для биогаза.

Основные параметры:

• давление перед регулятором: максимум 6000 мбар;
• диапазон настройки регулирующей пружины: 50-95 мбар;
• настройка ПЗК: 10-30 мбар/ 60-140 мбар;
• срабатывание сбросного клапана в пределах 57-175 мбар;
• сертификат соответствия стандарту EN 88-2, класс «А» герметичности;
• пропускная способность: максимум 0,1 нм3/ч;
• точность срабатывания устройств безопасности (ПСК/ ПЗК): ±5%, ±10%;
• скорость закрытия потока ПЗК: менее 1 сек.;
• монтаж в систему с помощью фланцев DN 40;
• прямое (линейное) соединение;
• допустимые температуры внешней среды: -40...+60 °C.

Монтажное положение

Регулятор размещается в системе горизонтально или вертикально. Пружина направляется строго вверх (рекомендуемая ориентация). В других положениях срок службы регулятора сокращается.

Сервисное обслуживание

В период эксплуатации необходимо выполнять мероприятия:

• замерять давление регулятора и пределы срабатывания ПЗК, ПСК – 1 раз в 6 мес.;
• заменять мембрану регулятора, мембрану запорного устройства – раз в 5 лет;
• заменять пружину регулятора – через 20 лет.

При соблюдении рекомендаций производителя срок эксплуатации регулятора – 40 лет.

Место установки регулятора

Регулятор давления газа размещается на объектах, соответствующих зоне 1 или 2 взрывоопасности по ГОСТ. Подходит для уличной эксплуатации с учетом защиты от попадания атмосферных осадков. Не пригоден для мест с агрессивной внешней средой.

При установке комбинированного регулятора в помещениях с недостаточным притоком свежего воздуха следует предусмотреть отвод газа, выпущенного предохранительно-сбросным клапаном, наружу.

Достоинства:

• защитные устройства (запорный и сбросной) клапаны;
• стабильные выходные параметры давления газа;
• компенсация входного давления;
• быстрое срабатывание запорного клапана (< 1 сек.);
• исполнение для уличного размещения;
• 2-летнее гарантийное обслуживание.

Применение регуляторов Madas RB

Регуляторы давления газа Madas RB отличаются широким диапазоном настроек выходного давления и диаметров соединений, что позволяет решать большинство задач регулирования давления. Востребованы на газорегуляторных пунктах, станциях газораспределения, в узлах редуцирования, других объектах газоснабжения. Применимы для работы с любыми сухими неагрессивными газами, а также по запросу могут предоставляться в специальном исполнении для биогаза и других газов.
